GOYEN1.5寸直角式隔膜阀结构设计

　　在工业流体控制、除尘清灰、气动输送系统的管路布局中，直角式隔膜阀是承担介质通断、压力调控的核心执行部件，这款1.5寸规格的GOYEN型隔膜阀，在结构设计上充分适配紧凑安装空间的管路排布需求，区别于直通式阀门的轴向流道设计，其进出口呈90度直角布局，能直接对接垂直与水平走向的管路，减少管路弯头的使用数量，降低管路整体压损，同时缩短安装所需的轴向空间，在除尘设备的喷吹系统、粉体输送的分支管路、小型气动控制系统的阀组集成场景中，这类直角结构的阀门能大幅提升管路布局的灵活性。从功能实现逻辑来看，该隔膜阀依靠柔性隔膜件作为启闭核心密封元件，相比传统阀芯结构的阀门，隔膜能将阀体内的过流介质与上部驱动腔完全隔离，不存在阀杆密封处的介质泄漏风险，在输送含尘气体、粉体物料、弱腐蚀性流体的工况下，介质中的固体颗粒不会进入驱动机构造成卡涩磨损，能有效提升阀门在恶劣介质工况下的运行稳定性，其驱动方式适配气动控制逻辑，通过控制驱动腔的气压变化带动隔膜抬升或回落，实现流道的快速通断，响应速度快，适合需要高频启闭的脉冲喷吹类工况。

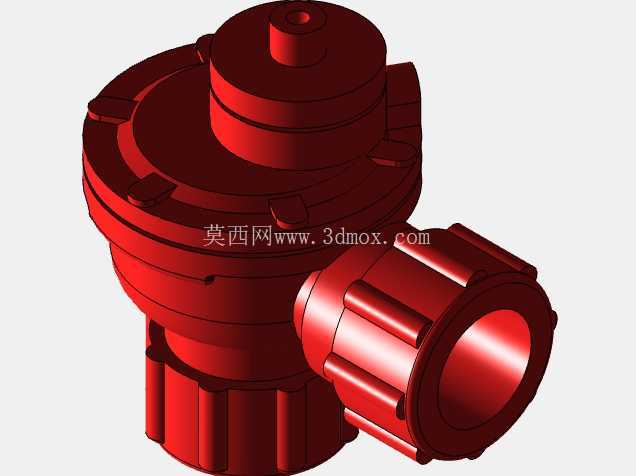

　　在外形结构与安装边界的设计上，该阀门整体采用上部圆柱驱动腔、侧部带防滑筋结构接口的布局，侧部接口的外表面设计有多道轴向防滑凸筋，在采用软管套接、卡箍抱紧的安装方式时，凸筋能增大接口与连接件之间的摩擦力，防止管路带压运行时出现接口滑脱、密封失效的问题；上部驱动腔的多层阶梯圆柱结构，是根据隔膜的行程空间、复位弹簧的安装尺寸、驱动气压的作用面积逐层优化而来，在保证驱动腔有足够气压作用面积带动隔膜克服介质压力开启的前提下，尽可能压缩上部结构的径向尺寸，减少阀组并排安装时的相邻间距。

　　设计过程中首先要明确流道的通径匹配，1.5寸的公称通径对应的过流截面需要满足额定工况下的介质流量要求，流道内壁做圆弧过渡处理，避免直角转折处出现介质涡流，减少介质对阀体内壁的冲蚀磨损，尤其是在输送含固体颗粒的介质时，平滑的流道能降低颗粒在阀腔内的沉积概率，避免长期运行后出现阀腔积料导致的启闭卡滞。隔膜的安装定位结构设计在驱动腔与阀体的连接法兰处，通过法兰压紧隔膜的外边缘实现密封，无需额外的密封垫片，装配时只需对齐法兰的安装孔位，均匀锁紧连接螺栓即可保证隔膜的密封可靠性，降低现场装配的难度；阀体底部的多道轴向凸筋结构，一方面是作为阀体铸造或压铸成型时的工艺加强筋，提升阀体整体的结构强度，在承受管路压力波动、外部安装应力时避免阀体变形，另一方面也能作为安装时的受力卡位结构，方便现场安装时借助工具夹紧阀体完成接口的锁紧作业。

　　从实际选型适配的角度来看，这类直角隔膜阀的安装边界需要预留足够的操作空间，侧部接口对接管路时，要保证管路的支撑点距离阀门接口有足够的距离，避免管路重量直接作用在阀体接口处造成长期应力变形；上部驱动腔的顶部要预留控制气路的接头安装空间，控制气路的走线不能与周边设备的运动部件产生干涉。在结构细节上，隔膜的行程设计经过匹配计算，全开状态下隔膜抬升的高度不会遮挡流道的通流截面，保证介质过流时的压损处于合理区间，全关状态下隔膜能完全贴合阀座的密封面，依靠驱动腔的气压与复位弹簧的预紧力实现可靠密封，即使在介质压力出现小幅波动的情况下，也能保证关闭状态下的零泄漏。阀体外表面的结构设计充分考虑了压铸成型的工艺性，所有的转角处都做了合适的铸造圆角，避免出现壁厚突变导致的成型缺陷，外表面的凸筋结构在不增加过多阀体重量的前提下，大幅提升了阀体的抗变形能力，在1.5寸通径对应的额定工作压力范围内，阀体的结构强度能满足长期带压运行的要求，不会出现应力开裂的问题。
