矿用滚动式减压阀结构设计方案

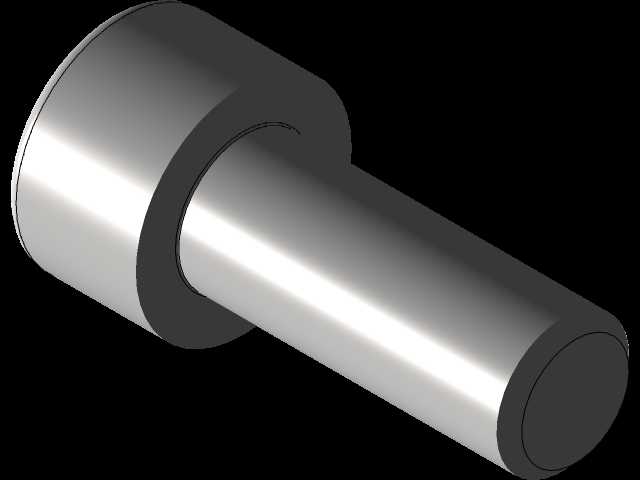

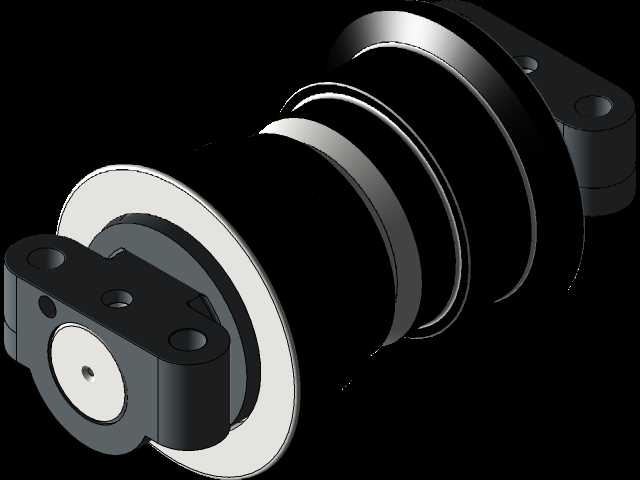

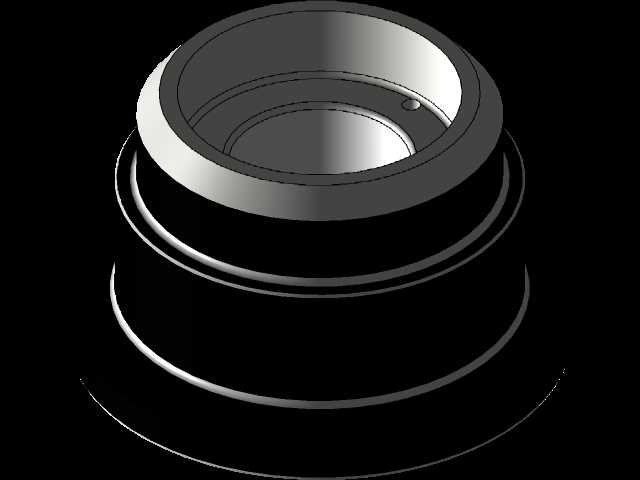

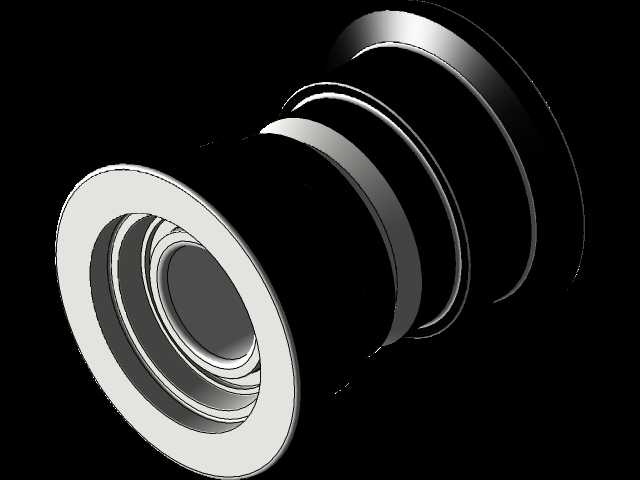

　　这款滚动式减压阀的结构设计，核心围绕矿山井下高压流体管路的压力调控需求展开，区别于常规平面密封减压阀的滑动摩擦结构，其核心调压副采用滚动接触形式，能在高粉尘、高湿度、介质含少量固体颗粒的井下工况下，大幅降低运动副的磨损速率，延长连续无故障运行时长。从实际应用场景来看，这类阀件多部署在井下采掘工作面的供风、供水管路支路末端，上游连接高压主管路，下游对接凿岩机、风镐、湿式除尘装置等采掘配套设备，需要将主管路0.8-1.2MPa的高压流体稳定降至设备额定工作压力区间，避免压力波动造成设备密封损坏、作业效率下降甚至安全隐患。

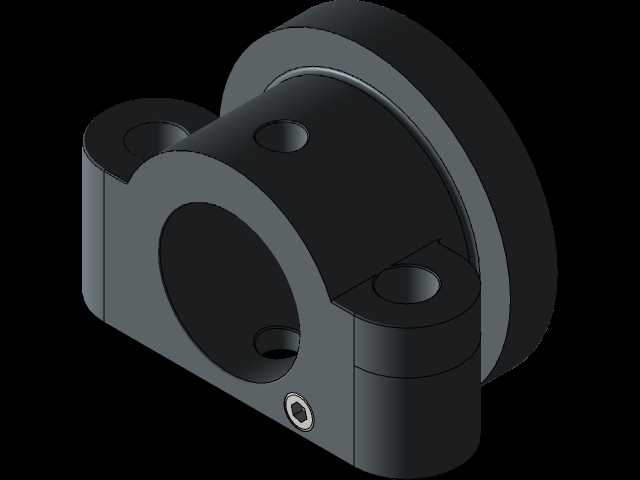

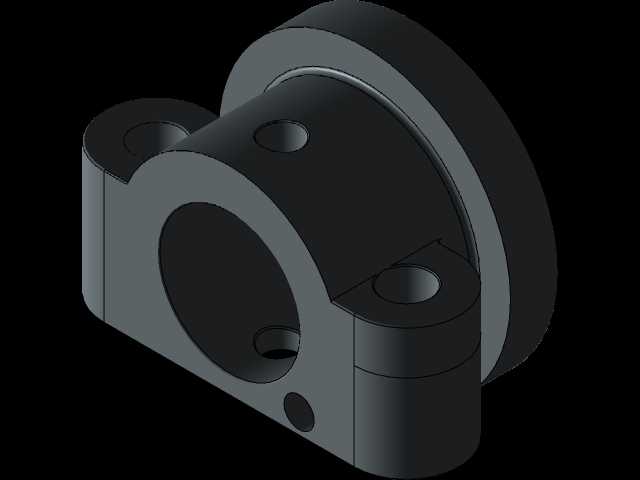

　　从功能特性上看，滚动接触的调压结构在动作过程中不存在滑动摩擦的卡滞风险，即使介质中混入少量煤尘、岩屑颗粒，滚动体的转动过程也能将颗粒挤入密封副的容屑槽内，不会像平面滑阀那样出现颗粒嵌入密封面造成调压失效、压力漂移的问题。阀体两侧的带孔安装耳采用一体化铸造成型后铣削加工平面，安装孔位做了沉头处理，配套螺栓安装后头部不会突出安装平面，避免井下作业过程中落石、设备剐蹭造成螺栓松动，安装耳的位置设计兼顾了侧面贴装与端面法兰装两种安装形式，能适配井下不同管径、不同布置走向的管路安装需求，不需要额外加工过渡连接法兰。

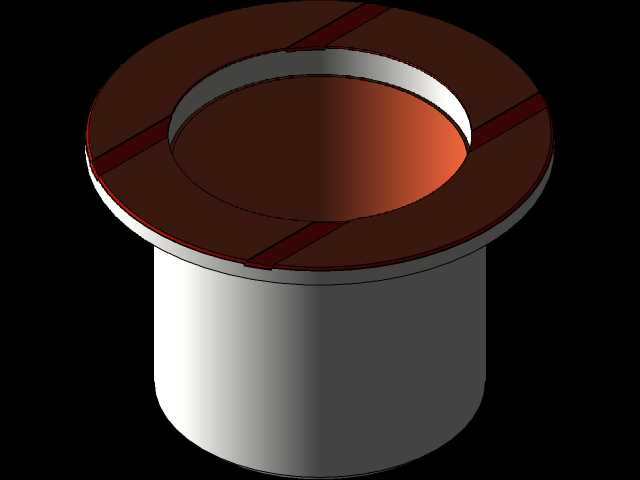

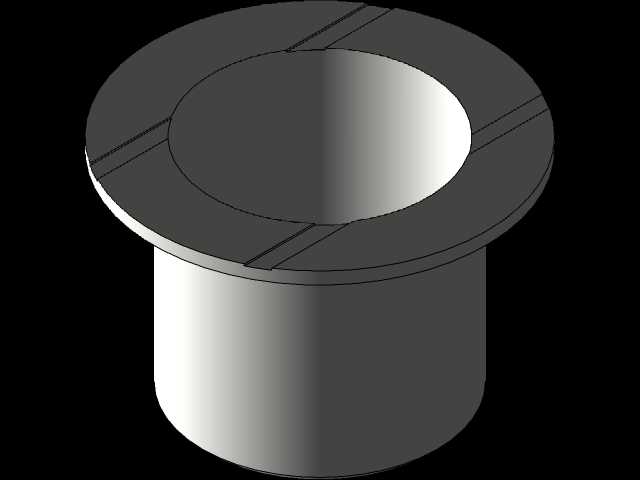

　　设计过程中，首先针对井下管路的压力波动特性，将调压弹簧的刚度做了匹配性调校，弹簧预紧力的调节范围覆盖下游设备常用的0.2-0.6MPa工作压力区间，滚动体采用高铬轴承钢材质，表面做淬硬处理，硬度达到HRC58-62，配合对应的密封座采用铜基合金材质，软硬配对的摩擦副既保证密封性能，又能在滚动接触过程中避免硬质颗粒刮伤密封面。阀体的流道设计采用了渐扩式结构，流体从入口进入阀腔后先经过扩容减速，再通过滚动调压副的间隙流向下游出口，能大幅降低高压流体对密封面的冲蚀速率，避免长期高速冲蚀造成密封面凹坑、调压精度下降。

　　从外形尺寸与安装边界来看，阀体主体最大外径控制在120mm以内，轴向总长度不超过150mm，两侧安装耳的中心距为90mm，安装孔直径为12mm，能适配DN50及以下管径的管路安装，安装后整体突出管壁的尺寸不超过80mm，不会在狭窄的井下巷道中占用过多通行空间，也能避免被过往的矿车、输送设备剐蹭。阀体的外露金属表面全部做了镀锌钝化处理，能耐受井下高湿度、含腐蚀性气体的环境，避免长期使用出现锈蚀卡滞。在结构细节上，调压端的调节螺杆做了防尘密封处理，外部套有橡胶防尘罩，能阻止煤尘、岩粉进入调节螺纹副，保证压力调节过程顺畅，不会出现螺纹积尘拧不动的问题。滚动体的保持架采用一体式冲压结构，没有多余的连接缝隙，能避免长期运行过程中保持架散架造成阀腔卡堵，阀腔内部的所有过流棱角都做了R2以上的圆角处理，减少流体湍流造成的压力脉动，也能避免应力集中造成阀体开裂。针对井下可能出现的管路水锤现象，阀体入口处设计了小型缓冲腔，能吸收瞬间的压力冲击，避免水锤压力直接作用在调压滚动副上，造成滚动体移位、密封失效。
