减压阀配套安装支撑固定支架结构

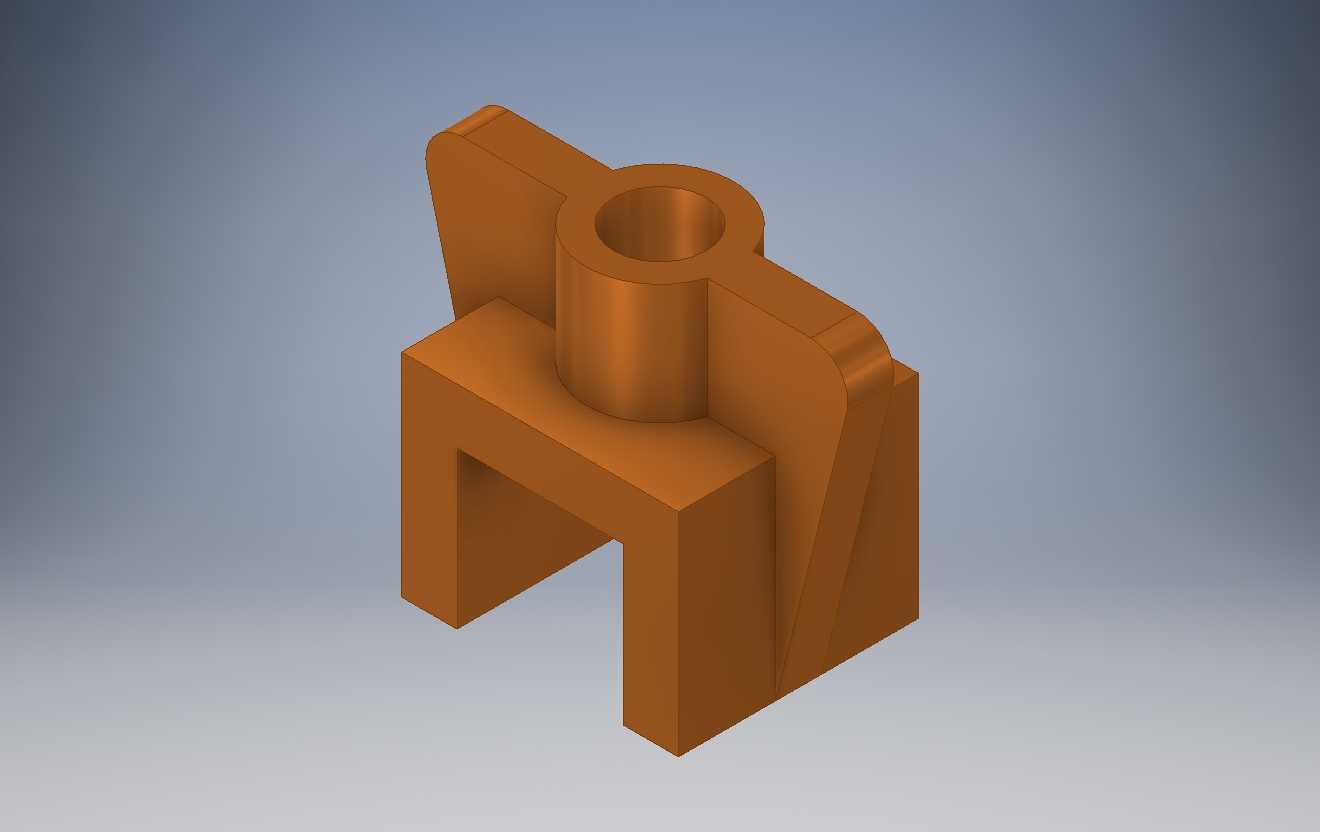

　　在工业流体管路系统的减压阀安装环节，配套支撑支架是保障阀件长期稳定运行的关键结构件，很多现场运维人员都遇到过减压阀因管路振动、介质冲击出现连接松动、密封面偏移泄漏的问题，这类问题很大程度上源于安装时未配置匹配的专用支撑结构，仅靠管路接头承载阀件重量，长期交变载荷下很容易出现疲劳失效。这款支架的设计完全围绕减压阀的安装适配需求展开，主体采用一体化成型的承力结构，上部设置的同轴圆柱套筒结构，可直接与减压阀底部的定位凸台配合，实现阀件安装时的快速对中，避免人工对位出现的同轴度偏差，降低安装时的调整工作量。

　　下部的门型支撑腿结构，直接与安装基础面贴合，两个支撑腿之间预留的避让空间，可容纳管路连接时的接头、密封垫等部件，不会出现安装干涉，同时支撑腿外侧设置的斜向加强筋，从套筒外壁一直延伸到支撑腿的外侧端面，在不额外增加整体壁厚的前提下，大幅提升了支架的侧向抗扭能力，可有效抵消管路内介质流动带来的侧向冲击力，避免支架长期受力出现变形。从安装边界来看，这款支架的支撑腿底面为精加工平面，平面度控制在合理范围内，可直接通过螺栓固定在预埋安装板或者设备机架的安装面上，上部套筒的内孔尺寸与常规减压阀的定位轴径匹配，安装时无需额外加工适配配件，套筒的高度经过精准计算，既可以保证减压阀安装后与管路接口的高度对齐，又不会因为支撑过高导致整体重心上移，降低结构稳定性。在实际应用场景中，这类支架不仅可以用在工业车间的压缩空气管路减压阀安装，也适配液压系统、给排水管路、化工流体输送管路中的减压阀固定需求，尤其是在存在持续振动的设备旁管路安装场景，比如空压机出口的减压阀组、液压站出口的调压阀组，支架的一体化承力结构可以将阀件的重量直接传递到安装基础，避免管路接头承受额外的弯曲载荷，大幅延长密封件的使用寿命，减少运维过程中的泄漏故障排查工作量。

　　设计过程中充分考虑了不同安装场景的受力差异，整体结构没有多余的装饰性特征，所有的几何结构都服务于承力和安装需求，上部套筒的壁厚经过受力校核，可承受阀件全重加上1.5倍的冲击载荷不出现塑性变形，支撑腿的间距设置兼顾了安装稳定性和扳手操作空间，在拧紧底部固定螺栓或者上部阀件连接螺栓时，工具可以顺利到达操作位置，不会被支架结构阻挡。斜向加强筋的厚度与主体壁厚保持一致，避免壁厚差异过大导致的铸造或者注塑成型缺陷，不管是采用金属铸造加工还是工程塑料注塑成型，都可以实现较低的废品率，适合批量生产配套。

　　和通用的角钢焊接支架相比，这款一体化支架的安装定位精度更高，不需要现场切割焊接调整尺寸，所有安装尺寸都提前经过适配校核，现场安装只需要完成螺栓紧固即可，大幅缩短现场施工的周期，同时避免现场焊接带来的防腐层破坏、焊接变形等问题，整体外观也更加规整，适合对设备管路排布整洁度有要求的洁净车间、标准化设备生产线使用。在长期运行过程中，支架的受力传递路径非常清晰，阀件的重量通过上部套筒均匀分散到两个支撑腿，再传递到安装基础，侧向的冲击力通过斜向加强筋分解到支撑腿的各个连接面，不会出现局部应力集中的问题，可有效避免长期使用过程中的支架断裂、变形问题，保障减压阀的调压精度不会因为支撑松动出现波动，稳定维持下游管路的压力参数，减少因为压力不稳导致的下游设备故障。
