法兰安装式减压调节构件结构设计

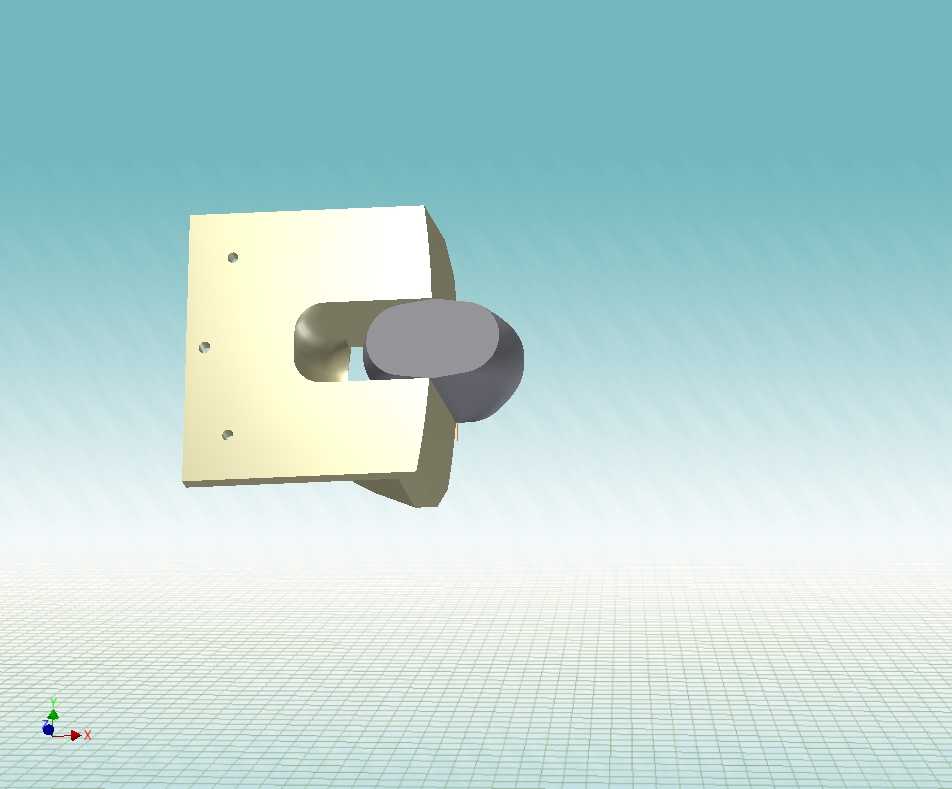

　　在流体输送管网的压力调控环节，这类带方形安装法兰的减压构件，常被布置在支路管线的入口端，用来将上游高压流体调整到下游设备可承受的压力区间，避免压力冲击损坏精密仪表或者终端用气用水设备。从结构上看，方形法兰盘上预留了三个呈三角分布的安装孔，这种孔位布局相比四角对称孔，能在有限的安装空间里减少对相邻管线的干涉，安装时不需要过大的操作空间，适合在紧凑的仪表柜、设备内部阀组区域布置。法兰盘和中部的容腔采用一体化铣削成型的结构思路，没有额外的拼接焊缝，能减少高压工况下的渗漏风险，容腔内部的流道做了圆弧过渡处理，避免流体在转角处形成涡流造成压力损失或者气蚀，延长构件的使用寿命。

　　伸出的调节端采用椭球形密封面设计，和阀座配合时能实现线性的压力调节，不会出现调节行程前段压力变化过快、后段无调节余量的问题，操作人员可以根据下游压力表的数值，精准调整到需要的工作压力。安装边界方面，方形法兰的边长适配常规DN15到DN25管线的安装间距，三个安装孔的孔距符合通用仪表安装支架的孔位标准，不需要额外加工转接板就能直接固定在现有安装面板上，调节端的伸出长度控制在合理范围，不会因为突出过长被现场磕碰损坏，也不会因为过短导致操作时没有足够的扳手空间。

　　实际应用中，这类构件除了常规的水、气管路使用，也能适配轻度腐蚀性的流体工况，只要更换密封端的密封件材质就能满足不同介质的使用需求，结构上没有复杂的异形曲面，加工时只需要三轴铣床就能完成全部机加工工序，不需要定制特殊刀具，量产时的加工成本可控。建模过程中，法兰盘的安装孔位置做了公差适配设计，孔位公差控制在自由公差范围内，既能保证安装时螺栓顺利穿入，也不会因为间隙过大导致安装后构件出现偏移，影响流道的对中精度。容腔的壁厚经过受力校核，在额定1.6MPa的工作压力下，壁厚的安全系数能达到2.5以上，满足常规工业管路的使用压力要求，不会出现受压变形的问题。

　　调节端的行程限位做了隐性结构设计，在容腔内部设置了限位台阶，不需要在外部加装额外的限位零件，既简化了整体结构，也避免外部限位结构积灰卡滞，在多粉尘的车间环境下也能稳定工作。很多现场安装的减压构件常出现的问题是安装后受力不均导致密封面渗漏，这个结构的法兰盘背面做了0.1mm的浅沉台，安装时密封圈能完全嵌入沉台内，螺栓紧固时压力能均匀作用在密封圈整个圆周上，不会出现局部压偏导致的渗漏问题。另外，构件的整体重量控制在较轻的水平，安装在薄壁面板上也不会因为自重导致面板变形，适合在轻量化的设备机架上布置，不需要额外做支撑结构。流道的通径设计兼顾了流量和减压效果，不会因为通径过大导致减压响应滞后，也不会因为通径过小造成流量不足，满足常规支路管线的流量需求。
