法兰式带杆连接组件结构设计

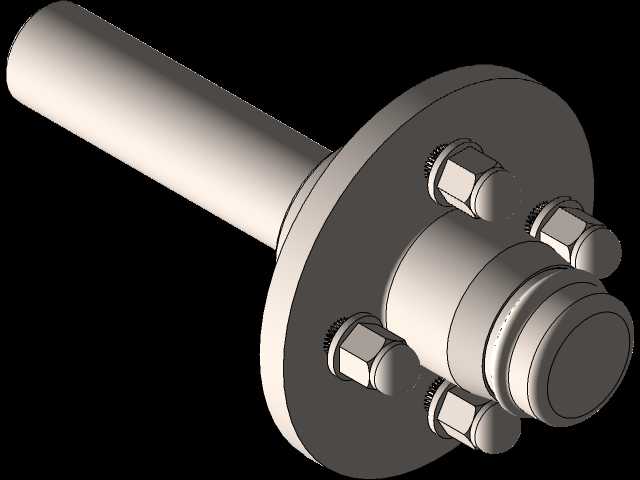

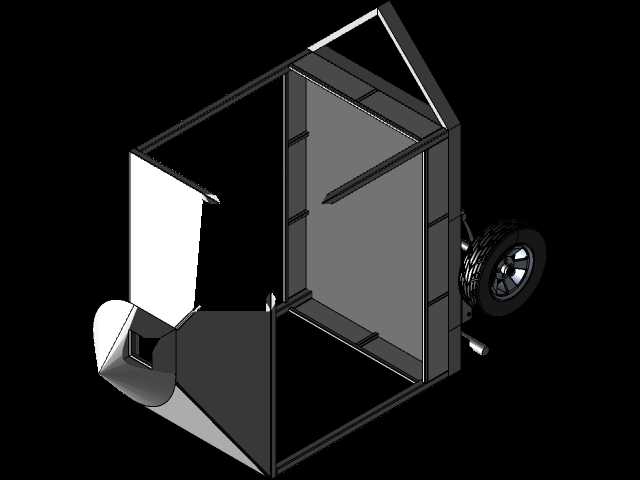

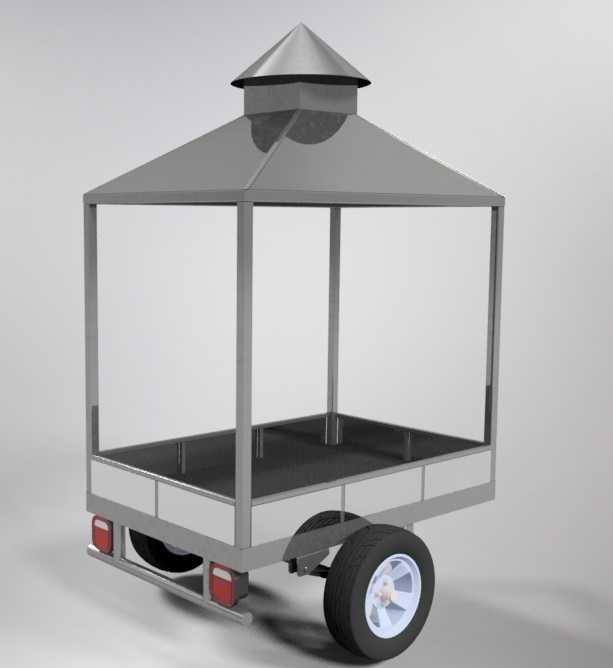

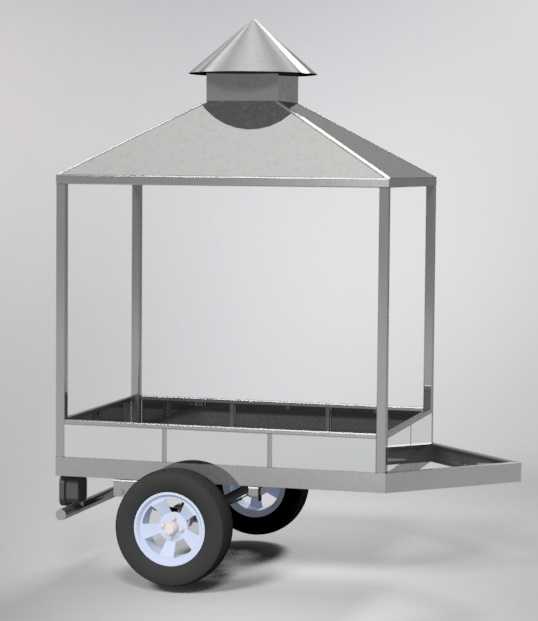

　　这类带法兰的轴杆连接结构，在流体管路配套、小型动力传输、便携作业设备的动力输出端都有广泛应用，日常做结构设计时经常会碰到类似的安装需求。从实际使用场景来看，这类结构常被用在需要轴向定位、同时要保证连接端密封或者同轴度的场合，比如小型户外烧烤设备的旋转输出轴、低压流体管路的末端转接轴、小型试验台的动力引出端，都能看到同类型结构的身影。

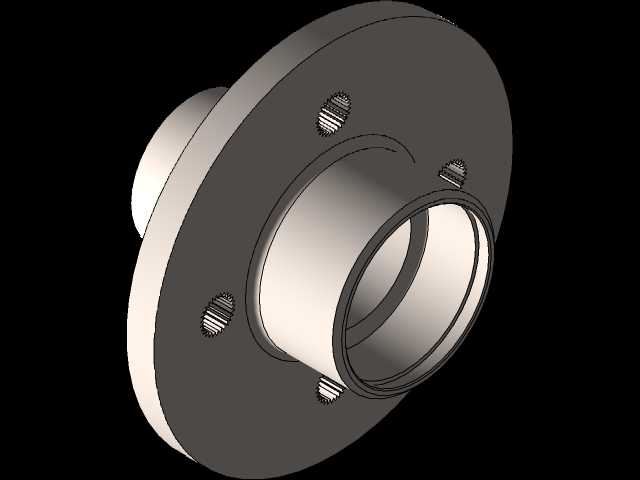

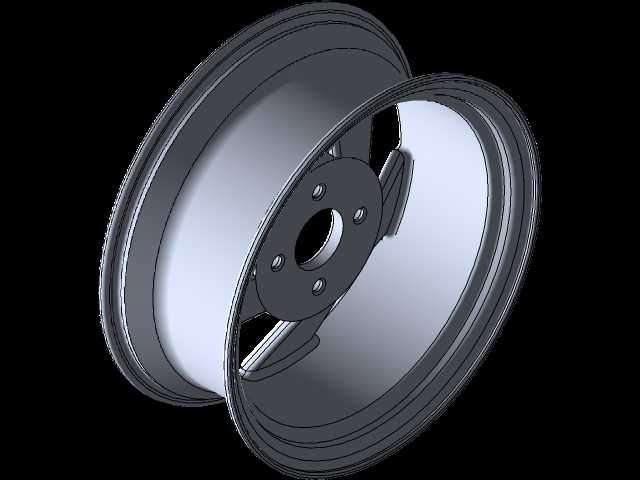

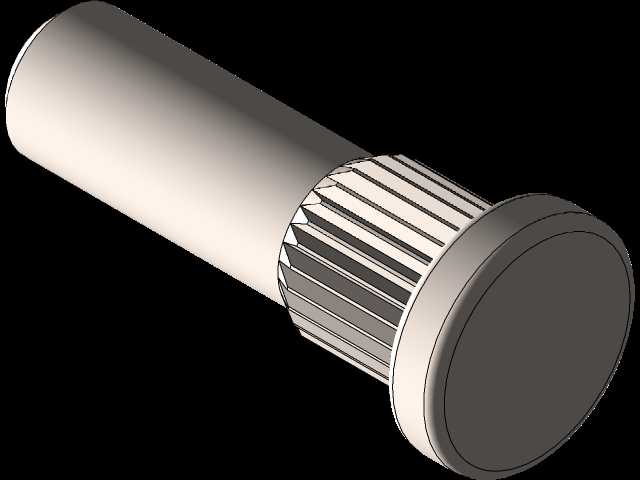

　　从功能特性上看，这个结构的核心作用是实现长轴与外接部件的刚性连接，法兰盘上均匀分布的螺栓紧固件，能够提供足够的夹紧力，避免轴杆在转动或者受轴向力时出现松脱。长轴段的设计是为了穿过安装面板或者设备壳体，将动力或者介质引导到指定位置，轴身采用等直径圆柱设计，一方面是方便加工时保证同轴度，另一方面也便于配套安装轴套、密封件等标准配件，减少非标加工的工作量。法兰端的加厚设计，是为了承受螺栓预紧时的压应力，避免法兰盘在长期受力后出现变形，导致连接面出现间隙。

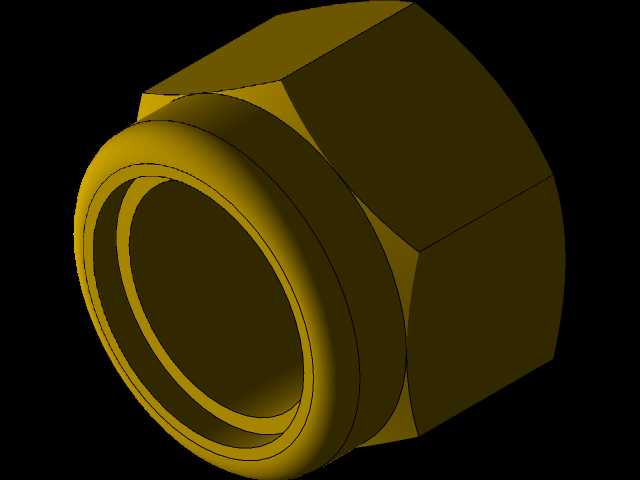

　　设计这类结构的时候，首先要确定的是安装边界尺寸：长轴的伸出长度需要匹配设备壳体的厚度加上外部操作端的安装余量，轴径的选择要根据传递的扭矩或者承受的轴向载荷来计算，避免轴杆在满载时出现挠曲变形。法兰盘的外径要大于螺栓分布圆直径至少一个螺栓头的宽度，保证螺栓安装时有足够的支撑面，螺栓的数量通常根据法兰直径选择4到6个，均匀分布在同一圆周上，保证每个螺栓的受力均匀，避免出现偏载导致的密封失效或者连接松动。

　　在建模过程中，需要重点关注几个配合面的精度：轴杆与法兰盘的同轴度要控制在合理公差范围内，否则安装后轴杆转动会出现跳动，影响后续配套部件的使用寿命；螺栓安装孔的位置度要保证，避免现场安装时螺栓无法顺利穿入，每个螺栓孔的直径要比螺栓公称直径大0.2到0.5mm，给安装留出适当的调整余量。法兰与外接部件贴合的端面要设计成平整的加工面，粗糙度不需要过高，只要能保证贴合后没有明显间隙即可，如果是用于流体管路的场景，还需要在贴合面预留密封槽的安装位置，配套O型圈或者密封垫片实现介质密封。

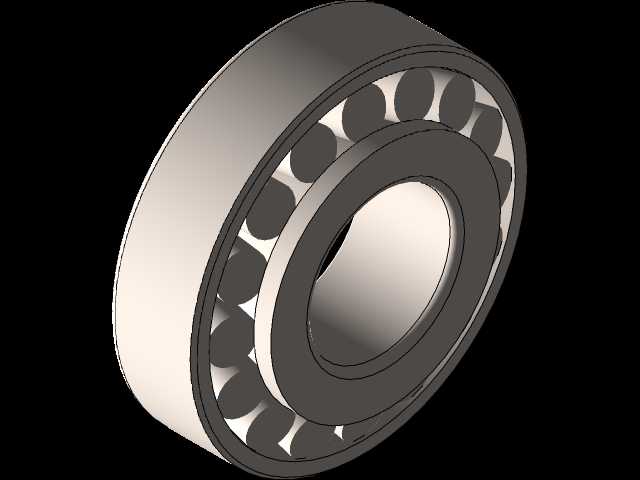

　　实际选型应用时，还要考虑使用环境的影响：如果是在户外潮湿环境使用，所有金属部件都要做防锈处理，螺栓可以选用镀锌标准件，轴和法兰的表面可以做喷塑或者氧化处理；如果是用于食品相关的便携设备，接触食材的部分还要选用符合食品级要求的不锈钢材质，表面抛光处理避免残留污渍。安装的时候，螺栓要采用对角拧紧的方式，分两到三次逐步施加预紧力，避免单个螺栓受力过大导致法兰盘变形，轴杆穿过壳体的位置要根据需求配套轴承或者轴封，既可以减少转动时的摩擦阻力，也能防止外界的灰尘、水汽进入设备内部。

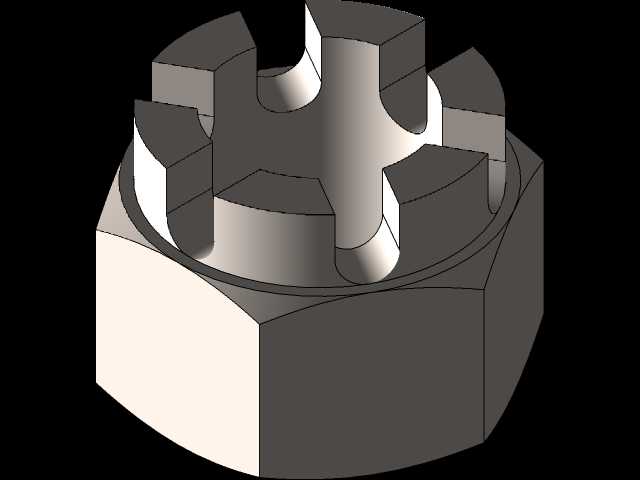

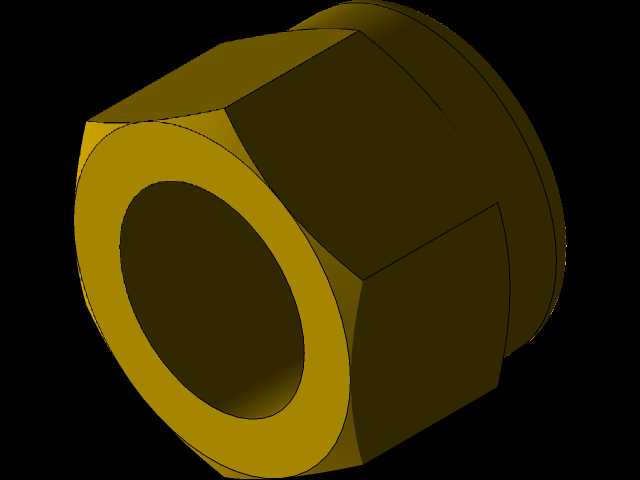

　　这类结构的优势在于拆装方便，后期维护时只需要拆下法兰上的螺栓，就可以将整个轴杆组件从设备上抽出，不需要拆解其他周边部件，非常适合需要定期维护、更换易损件的应用场景。同时法兰连接的刚性足够，能够传递中等大小的扭矩和轴向力，相比销连接、键连接的一体式轴，加工难度更低，备件替换的成本也更小，非常适合中小批量的设备生产使用。在做三维建模的时候，还可以将螺栓、螺母做成标准件库调用，后续调整法兰尺寸、轴径参数的时候，只需要修改对应参数就能快速生成新的模型，大幅提高设计迭代的效率，减少重复建模的工作量。
