斜置式通风散热钣金壳体结构设计

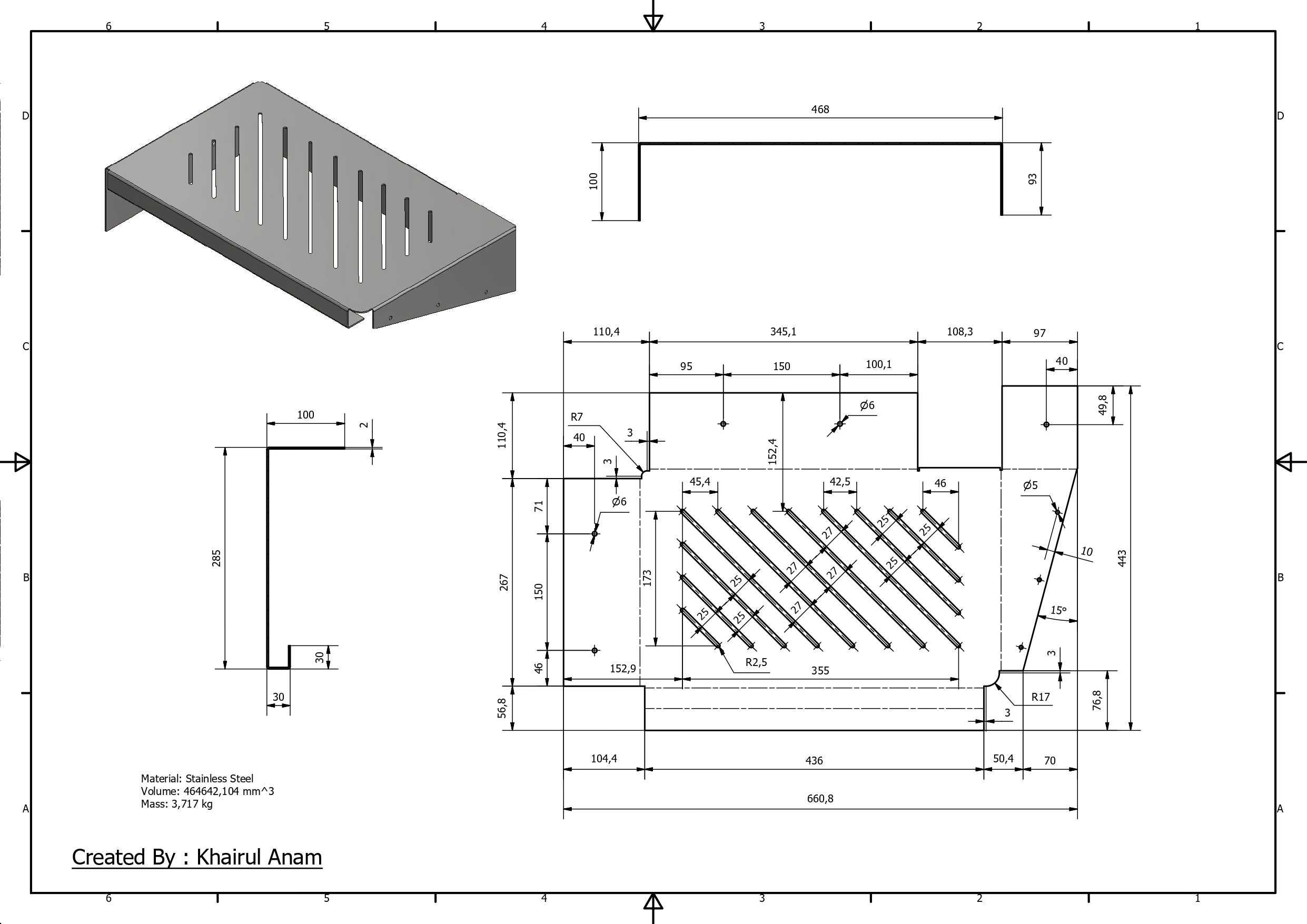

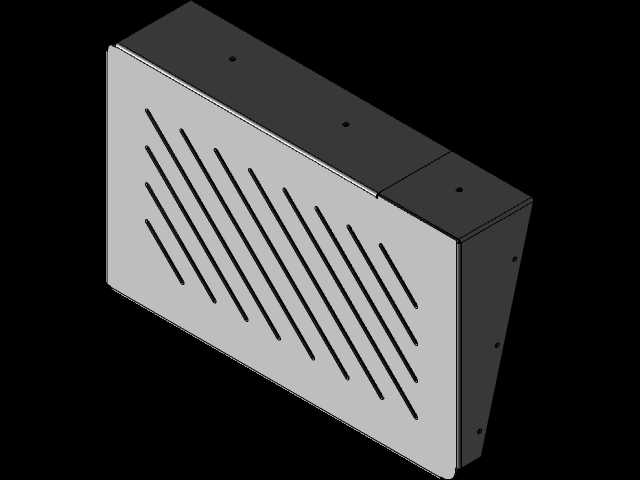

　　这款斜置式钣金壳体主要面向需要侧装倾斜布置的小型电控、传感类设备防护场景，常见于工业控制柜侧边附属模块、生产线工位小型信号处理单元、小型通风换热模块的外防护结构，区别于常规方正的立式或卧式钣金盒，该结构采用非对称斜切面设计，适配安装面存在15-20度倾角的安装工况，避免常规方正壳体安装后出现正面朝向偏移、操作面视角不佳的问题。从结构功能来看，壳体正面采用整面斜向长条通风孔阵列设计，孔条走向与壳体倾斜方向保持一致，既可以保证通风散热时气流顺着斜面形成顺畅的导流路径，减少直角结构带来的风阻与积灰死角，同时长条孔的排布密度经过核算，在保证壳体整体结构刚度的前提下，开孔率达到35%左右，满足内部功率150W以内电子元器件的自然对流散热需求，无需额外加装强制风冷组件即可保证内部器件工作温度处于合理区间。

　　壳体的侧边与顶面采用一体化折弯成型工艺，拼接边采用内嵌式止口设计，折弯边预留12mm的搭接余量，装配时可以通过侧边预留的安装孔实现自攻螺丝固定，无需额外加装焊接角码，既减少了焊接工序带来的变形问题，也能保证拼接处的缝隙控制在0.2mm以内，满足IP30左右的基础防护要求，避免较大尺寸的杂物、灰尘直接落入壳体内部。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯内角均预留与板材厚度匹配的折弯R角，板材选用1.2mm厚度的冷轧钢板，常规数控冲床即可完成所有孔位的加工，折弯工序无需特殊定制模具，普通V型折弯模即可完成所有折边成型，有效降低批量加工时的模具成本与工序复杂度。

　　安装边界方面，壳体顶面的四个安装沉孔采用均匀排布设计，孔位中心距对应常规小型设备的安装孔距标准，沉孔深度可以保证M4螺丝安装后螺丝头不突出壳体顶面，避免安装后与上部贴合面出现间隙；壳体背面为整面开放式结构，装配时可以直接将内部器件预装在背板上再与壳体扣合，内部预留的安装柱高度统一为8mm，既可以保证内部器件与壳体壁面留出足够的走线空间，也能避免器件直接贴附在钣金壁上导致的散热不畅、凝露导电风险。

　　从实际使用场景出发，该壳体的斜置角度经过多轮场景验证，当安装在垂直控制柜侧面时，正面操作面刚好处于操作人员站立时的自然视线范围内，无需弯腰或仰头即可观察壳体内部的指示灯状态、完成接线操作；通风孔的斜向设计也可以避免车间环境下的冷凝水、飞溅的切削液直接顺着孔位流入壳体内部，水滴落在斜面上会顺着孔条边缘流向壳体侧边的排水倒角，最终从壳体底部的预留缝隙排出，进一步提升复杂车间环境下的使用可靠性。结构细节上，壳体的所有外露边均做了压毛边处理，折弯后的锐边全部倒0.5mm的圆角，避免装配和后期维护时划伤操作人员；壳体的拼接缝隙处预留了导电泡棉的安装槽位，有电磁屏蔽需求的场景下可以直接加装导电泡棉，实现壳体整体的电磁连续导通，满足工业现场的基础电磁兼容要求，无需额外做屏蔽结构改造。
