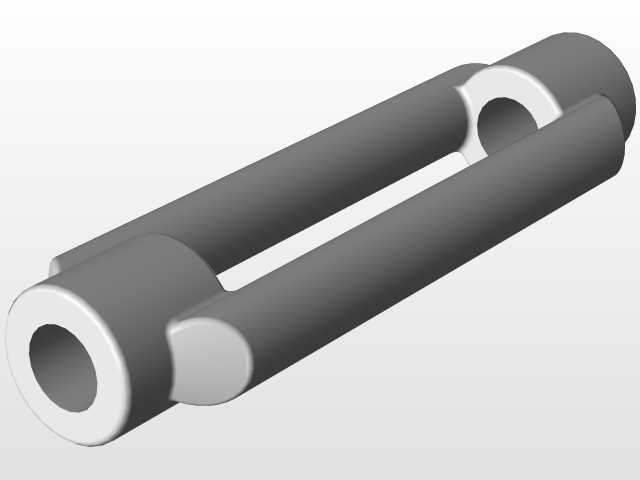

张力锁配套M12规格长杆连接零件

　　在工业流体调压、张力锁止机构的装配场景里，这类带扁位开孔的长杆零件是张力锁与减压阀组联动的核心传力构件，日常多应用在需要恒定张力管控、流体压力阈值锁止的管路配套系统中，比如轻工纺织的张力恒定控制工位、小型气动减压回路的锁止联动单元，都能见到这类零件的身影。从实际功能来看，它一端承接张力锁的触发端位移输入，另一端通过扁位处的开孔完成与阀组调节拨叉的铰接，把锁止机构的直线位移精准传递到减压阀的调节端，实现压力阈值到位后的机械锁止，避免管路压力波动导致的调压偏移，也能在张力达到设定值时直接锁止调节行程，防止过张力拉损配套的线材、膜片类易损部件。

　　做这个零件的三维设计时，首先要考虑的是传力路径上的刚度匹配，长杆段的直径选取要避开机构的共振区间，同时兼顾安装空间的避让——杆身做了两段变径设计，靠近上端的细杆段是穿入安装座导向孔的配合段，公差选取基孔制间隙配合，保证往复滑动时无卡滞，表面粗糙度要求控制在Ra1.6以内，减少长期滑动的磨损量；靠近下端的扁位结构是为了铰接时的防转设计，扁位上的开孔同轴度要控制在0.02mm以内，避免铰接销装配后出现别劲，导致传力卡滞。

　　从安装边界来看，零件总长度要匹配安装座到阀组调节端的中心距，上端圆柱段的长度要预留至少5mm的行程余量，保证锁止触发时杆身不会从导向孔中脱出；扁位的厚度要适配铰接拨叉的槽宽，单边间隙控制在0.1mm以内，既保证装配便利性，又不会因为间隙过大产生传力空程。设计时还要考虑受力工况，零件长期承受的是轴向的推拉力，没有大的径向载荷，所以材料选用常规的45号钢调质处理即可，表面做发黑防锈处理，不需要额外的镀层，兼顾成本和使用强度。杆身的过渡圆角都做了R2以上的圆滑处理，避免应力集中导致的长期交变载荷下的断裂风险，扁位与杆身的衔接处做了斜度过渡，既减少铣削加工的应力集中点，也能在装配时起到导向作用，避免扁位棱角刮伤安装座的导向孔内壁。

　　在实际装配调试中，这个零件的安装垂直度会直接影响锁止动作的响应灵敏度，如果杆身与导向孔不同心，会出现滑动阻力过大，锁止触发滞后的问题，所以三维建模时特意在导向段与变径段的衔接处做了微小的倒角，方便装配时的对中导入。另外，扁位上的铰接孔没有做通槽设计，而是采用圆孔配合圆柱销的铰接方式，相比开槽结构的连接强度更高，能承受更大的锁止冲击力，适合在频繁触发的调压、张力控制工位长期使用，不会出现铰接处开裂、变形的问题。这类零件虽然结构看起来简单，但是属于机构里的核心传力易损件，建模时所有的尺寸公差、形位公差都要匹配上下游的装配零件，不能只做外形建模，要把配合面的公差要求、工艺倒角、过渡圆角都完整还原，才能保证后续出工程图、加工装配时不会出现配合问题。
