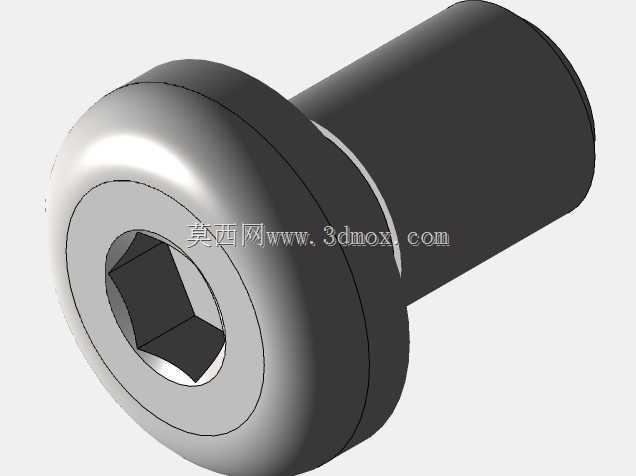

内六角盘头M10规格螺纹堵头结构设计

这类内六角盘头螺纹堵头，在液压阀块、齿轮箱腔体、发动机油路块、气动回路集成块的加工场景中应用十分广泛，核心作用是封堵工艺孔、预留检修孔或者流体通路的末端开口，避免腔体内的液压油、润滑油、压缩空气出现泄漏，同时阻挡外界粉尘、切削碎屑、水汽进入设备内部造成元件磨损。从结构设计逻辑来看，盘头的大直径法兰面在拧紧时能够提供更大的承压接触面积，相比普通外六角堵头，不需要在安装孔周边预留过大的扳手操作空间，仅需在内六角孔位匹配对应规格的内六角扳手即可完成拧紧作业，尤其适合阀块上密集排布的孔位安装场景，不会和相邻的接头、阀件产生操作干涉。头部的法兰面在设计时预留了足够的平面度公差，安装时配合紫铜垫圈或者组合密封圈，就能在中等压力的流体回路中实现可靠的静密封，不需要额外加工密封槽就能满足常规工况的密封需求，大幅降低了安装孔的加工成本。螺纹部分采用标准公制粗牙规格，螺距匹配常规M10螺纹的加工参数，不管是在钢件、铝件还是铸铁件的基体上攻丝，都能获得足够的螺纹啮合强度，16mm的螺纹有效长度，能够适配8-12mm厚度的腔体壁面安装，拧紧后螺纹末端不会突出到腔体内部过多，避免干扰腔体内的流体流向或者和运动部件产生剐蹭。内六角驱动孔的深度设计经过扭矩校核，既能够保证拧紧时传递足够的扭矩达到要求的预紧力，又不会因为孔深过大削弱头部的结构强度，在常规的安装扭矩下不会出现内六角孔滑边、拧圆的问题。盘头的外缘做了小圆弧过渡处理，没有尖锐的棱角，安装后不会划伤装配人员的手部，也能避免应力集中导致的头部开裂问题，在设备长期运行产生振动的工况下，也不容易因为应力疲劳出现密封失效的情况。这类堵头在选型时，需要重点确认安装孔周边的沉台尺寸，盘头的外径比螺纹大径大出近一倍，要保证安装面有足够的平面区域和法兰面完全贴合，避免出现偏斜导致密封失效；同时要根据腔体的工作压力匹配对应的密封圈材质，低压气动回路可以用橡胶垫圈，高压液压回路建议搭配金属密封垫圈来满足耐压需求。建模过程中，螺纹部分采用真实牙型建模的话能够直观检查螺纹啮合的干涉情况，头部的内六角孔尺寸严格遵循标准公差范围，方便后续出工程图时直接标注加工参数，给生产加工环节提供准确的参考。
