带剪式抬升结构的移动式液压举升地板

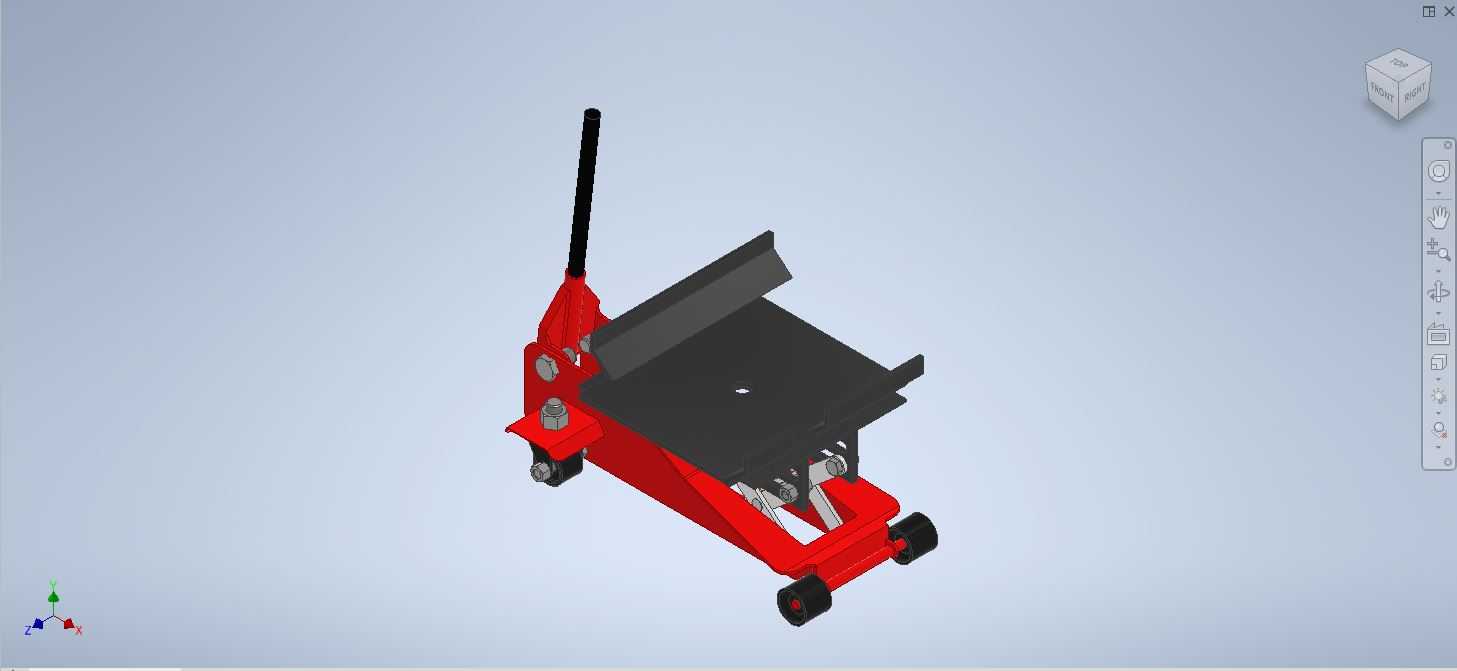

　　在汽车快修门店、小型机加工车间的日常作业场景里，经常会遇到重量在1吨以内、底部作业空间狭窄的重型部件需要抬升的工况，比如小型发电机组的底座检修、乘用车辆的局部底盘托举、重型工装夹具的位置微调，这类作业不需要大吨位的双柱举升机或者固定式升降台，反而需要设备本身具备灵活移动、快速就位、低初始高度的特性，这款带剪式升降结构的液压地板就是针对这类零散、高频的小吨位抬升需求设计的。从结构逻辑来看，设备底部采用了三点式带刹车脚轮布局，两个定向轮布置在操作杆对侧的底座端部，两个万向带刹脚轮布置在操作杆侧，作业人员可以通过长操作杆拖拽设备在平整的硬化车间地面移动，就位后踩下脚轮刹车即可锁定设备位置，避免抬升过程中出现滑移。

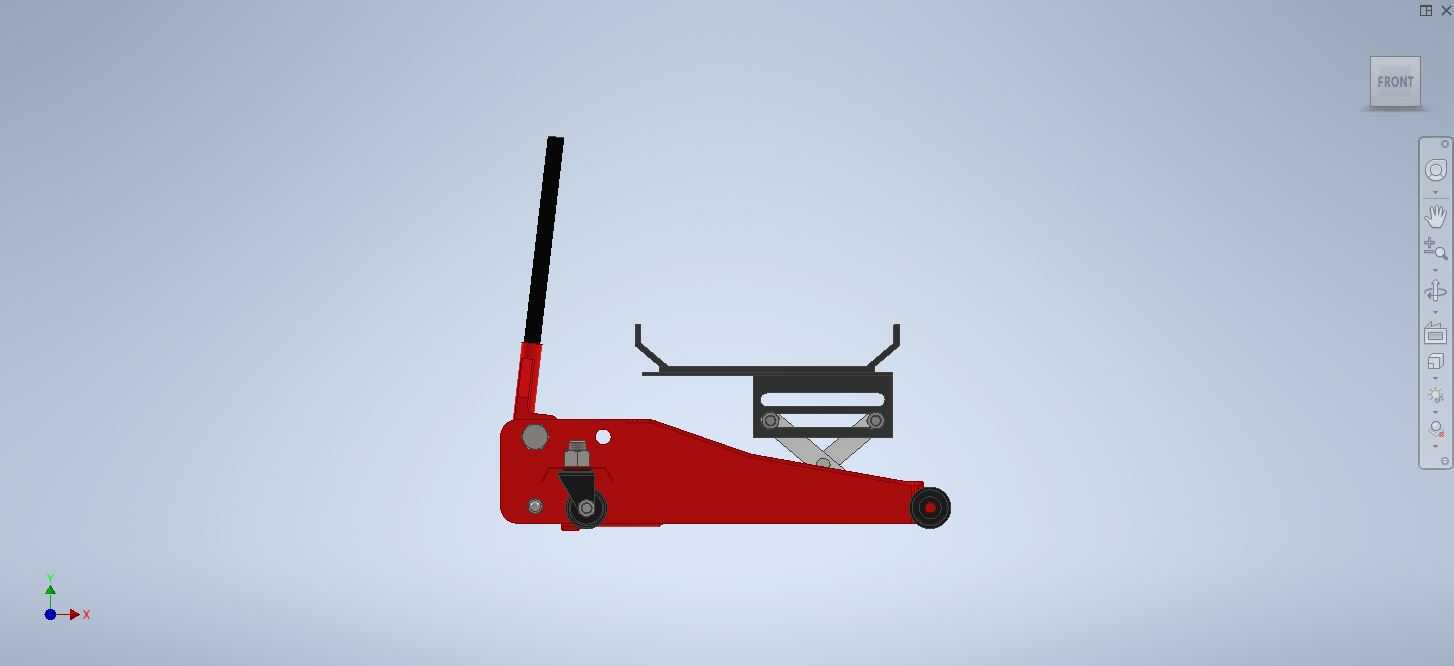

　　核心的抬升执行结构没有采用传统卧式千斤顶的单柱塞直顶设计，而是在液压柱塞的输出端增加了一组剪式连杆放大机构，这种设计的优势很明确：首先是可以把液压柱塞的短行程通过连杆夹角变化放大为抬升平台的长行程，在同等柱塞行程下获得更大的抬升高度；其次是剪式机构在整个抬升行程中，平台始终保持水平状态，不会出现直顶结构常见的顶升点偏移问题，放置在平台上的重物不会因为抬升过程中的角度变化出现滑落风险；另外剪式结构的受力分布更均匀，液压柱塞不需要承受偏载带来的径向力，能大幅延长密封件的使用寿命。

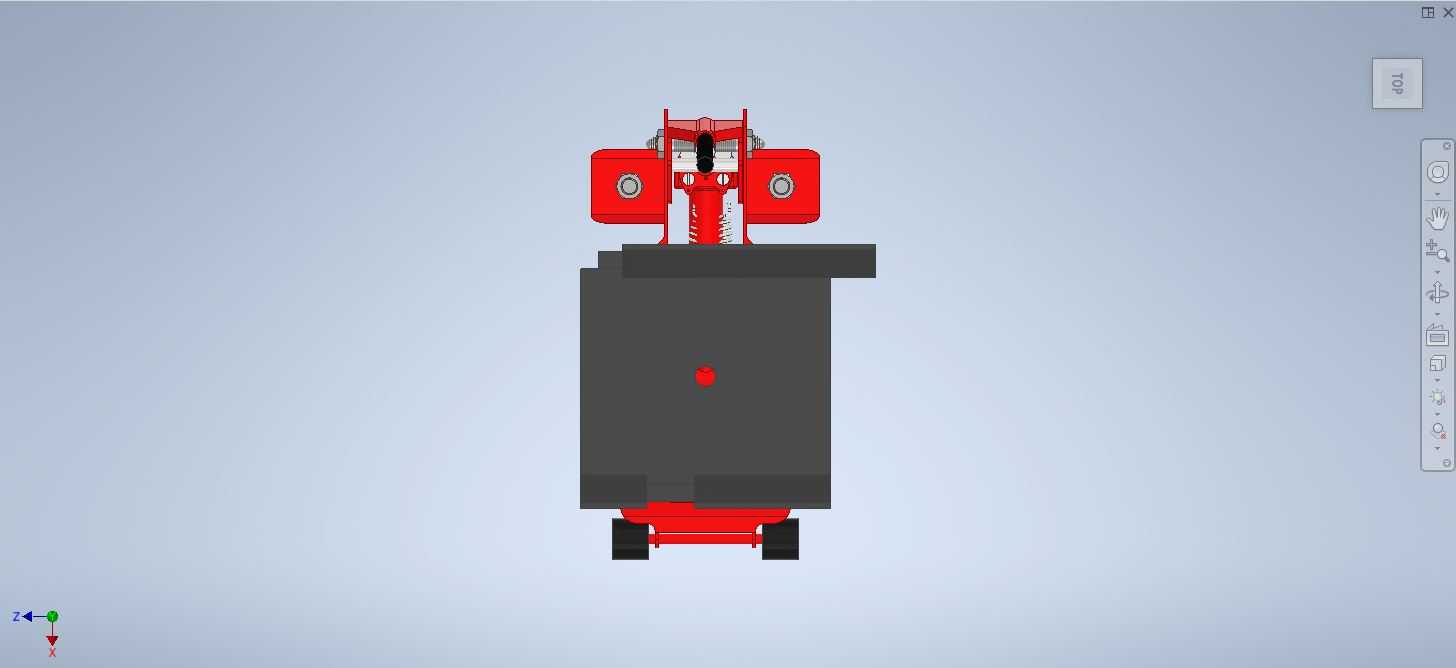

　　设备的抬升平台采用了带边缘挡边的平板结构，平台表面做了防滑压纹处理，边缘的挡边高度为25mm，可以卡住被抬升部件的底部边缘，避免水平方向的位移，平台的尺寸设计参考了常见的小型设备底座宽度，足够容纳大部分乘用车的下摆臂支撑点、小型工业减速机的底座、汽修作业里的变速箱托架接触面。液压控制部分集成在操作杆根部，通过操作杆的上下压动实现柱塞泵油抬升，卸压阀采用旋钮式设计，作业人员可以通过旋转卸压阀的开度控制平台下降的速度，避免重物快速下落带来的冲击，整个液压回路设置了过载溢流阀，当抬升重量超过额定负载时，液压油会自动溢流，不会出现柱塞超压爆缸或者结构件变形的问题。从安装边界和使用限制来看，设备的最低收拢高度为120mm，这个高度可以顺利伸入大部分乘用车的底盘下方、以及放置在地面的重型设备底座间隙里，不需要提前垫高被抬升物件；最大抬升高度为380mm，足够满足底盘检修、底部螺栓拆装这类作业的空间需求；设备的整体长度为1200mm，其中操作杆长度占600mm，作业时操作杆的摆动角度范围为上下45度，需要预留的操作空间半径不小于700mm，不会占用过多的车间作业面积。

　　在结构设计的细节上，剪式连杆的铰接点都采用了自润滑铜套，不需要日常频繁加注润滑脂，适合汽修车间、加工车间这类多粉尘的作业环境，避免粉尘进入铰接点造成卡滞；底座的主体结构采用5mm厚的钢板焊接成型，焊接位置都做了去应力处理，长期承受交变载荷也不会出现焊缝开裂的问题；操作杆的外层包裹了防滑橡胶套，冬季作业时不会出现冻手的问题，同时也能避免操作时手打滑出现安全隐患。和普通的卧式千斤顶相比，这款设备的抬升接触面积更大，不需要额外搭配支撑垫块就能直接托举平面类的重物，剪式结构的刚性更好，抬升到位后平台的下沉量小于2mm，适合需要在抬升状态下进行拆装作业的场景，不会因为平台下沉导致作业位置偏移。在实际选型使用时，需要注意作业地面的平整度，地面坡度不能超过3度，否则会加大脚轮的受力，也容易导致设备重心偏移；抬升重物时要尽量让重物的重心落在平台的中心位置，避免长期偏载造成剪式连杆的单侧磨损；如果是长期在固定工位使用，也可以拆掉脚轮，把设备底座通过膨胀螺栓固定在地面上，作为固定式的小型升降台使用，适配流水线工位的工件抬升需求。
