螺旋顶升支撑组件结构设计方案

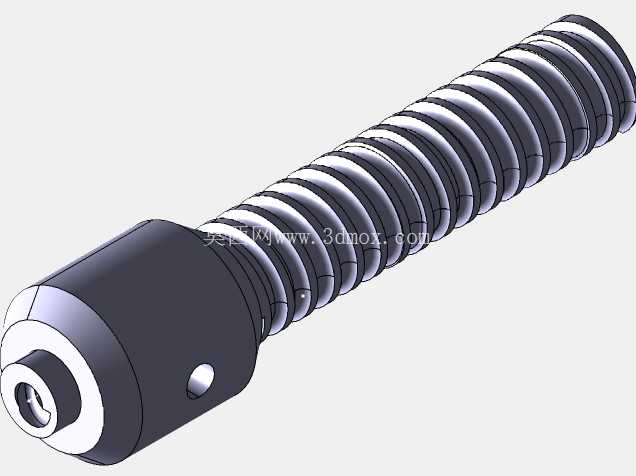

　　在重型设备维保、基建临时支撑、工装定位场景里，这类螺旋顶升组件的应用覆盖度极高，和液压顶升结构不同，它没有密封件老化、泄压回落的隐患，只要螺纹副的强度校核到位，就能长时间保持支撑高度不变，哪怕在无动力的野外作业场景，只要配套对应的加力杆就能完成高度调节，完全不需要外接动力源，这也是它在重型支撑场景里始终无法被完全替代的核心原因。从结构设计逻辑来看，整个组件的核心受力段是梯形螺纹传动副，没有选用普通三角螺纹，核心考量是三角螺纹的牙型角偏大，传动过程中摩擦阻力高，而且牙根的抗剪切强度不如梯形螺纹，重载工况下长期承受轴向载荷容易出现滑牙失效；梯形螺纹的牙型斜角更小，传动效率更稳定，同时牙根部的厚度更大，能承受更高的轴向静载荷，哪怕支撑过程中承受一定的侧向偏载，螺纹副的接触应力分布也更均匀，不会出现局部应力集中导致的螺纹变形。

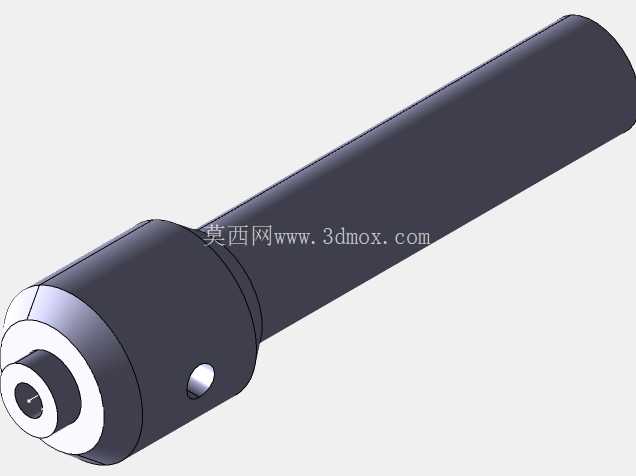

　　组件端部的支撑头做了带径向销孔的圆柱结构，这个结构不是多余设计，一方面是为了适配不同的支撑顶头配件，比如带防滑齿的橡胶垫、适配弧形接触面的V型块，都可以通过这个销孔完成快速固定，不需要额外焊接或者螺栓紧固；另一方面这个销孔也可以作为加力杆的插入位，当顶升载荷接近额定值的时候，不需要额外配套专用扳手，直接把撬棍或者圆钢插入销孔就能转动丝杠完成微调，适配工地、维修车间这类工具配备不齐全的作业场景。从安装边界来看，整个组件的外轮廓没有突出的棱角结构，所有外露的边角都做了R角过渡，避免安装过程中刮伤操作人员或者配套的工装部件；螺纹段的外径和端部支撑座的直径差控制在合理范围，安装时不需要在支撑基座上开过大的过孔，常规的基座安装板只要开出比螺纹大径大2-3mm的通孔，就能把整个组件穿入安装，配合锁紧螺母就能完成基座端的固定，不需要额外设计复杂的安装法兰，能大幅降低配套工装的加工成本。

　　实际作业过程中，这类组件的高度调节是靠螺纹副的转动实现的，和齿条式顶升结构相比，它的调节精度更高，每转动一圈的进给量完全由螺纹导程决定，只要控制转动角度就能实现毫米级的高度微调，在设备安装找平、大型构件焊接定位这类对支撑高度精度要求高的场景里，不需要额外加垫垫片就能完成精准调平，能减少大量的辅助作业时间。很多人会误以为这类螺旋组件只能用来举升重物，实际上在绝大多数工业场景里，它的核心作用是重载可调支撑，比如大型钢结构焊接时的临时支撑点、重型机床安装时的水平调节支脚、大型车辆维保过程中的底盘稳固支撑，这些场景里不需要持续举升动作，只需要稳定保持在设定高度，承受持续的静载荷，这时候螺旋结构的自锁特性就完全发挥出来，只要螺纹副的导程角小于当量摩擦角，不管承受多大的轴向静载荷，都不会出现自行回落的问题，安全冗余度远高于无锁止结构的液压支撑件。

　　设计过程中对螺纹段的长度做了分段处理，靠近支撑头的一段螺纹做了表面淬火处理，因为这段是调节过程中频繁和锁紧螺母摩擦的区域，表面硬度提升后能减少长期调节带来的磨损，避免螺纹间隙变大导致支撑精度下降；靠近基座端的螺纹段没有做淬火处理，保留了更好的韧性，避免组件承受侧向冲击载荷时出现螺纹脆断。整个组件的外形没有做多余的装饰性结构，所有的结构设计都围绕受力、安装、调节三个核心需求展开，端部的支撑端面做了小尺寸的内凹定位孔，当支撑面有对应的定位凸台时，可以直接嵌合，避免支撑过程中出现组件滑移偏移，哪怕支撑面有轻微的倾斜，只要凸台和凹孔的配合间隙控制在合理范围，就能保证支撑力始终沿着丝杠的轴向传递，不会因为偏载导致螺纹副出现单侧过度磨损。在选型适配的时候，不需要额外计算复杂的传动参数，只要根据实际需要的支撑载荷、调节行程选择对应规格的组件即可，因为螺纹副的强度、支撑座的承压面积都已经做了匹配设计，只要安装时保证基座端的固定面有足够的刚性，不会因为承压出现局部变形，整个组件就能长期稳定工作，日常维护只需要定期在螺纹副表面涂抹润滑脂，减少螺纹磨损即可，没有复杂的保养要求，哪怕是没有经过专业培训的作业人员，也能快速掌握使用方法。
