直线导向式辊轮输送支撑机构结构设计

　　这套辊轮支撑导向机构，主要面向轻型物料的短距离输送、工位间工件转运场景设计，常见于电子零部件装配线、小型五金件加工工序间的物料传递环节，也可作为非标自动化设备的工件进给承载单元使用，适配重量在5kg以内的平板类、盒类工件的水平输送作业，相比皮带输送结构，该机构的刚性更强，承载后形变量更小，不会出现皮带长期使用后的松弛跑偏问题，适合对输送定位精度有一定要求的工位。从结构组成来看，整个机构采用矩形方管焊接作为主体承载框架，两根平行布置的长型材作为安装基准边，两端预留的法兰安装面可直接通过螺栓固定在设备机架或者车间工位台架上，安装时仅需要保证两根基准边的平行度公差控制在0.2mm/m范围内，即可避免后续辊轮运行出现卡滞问题。

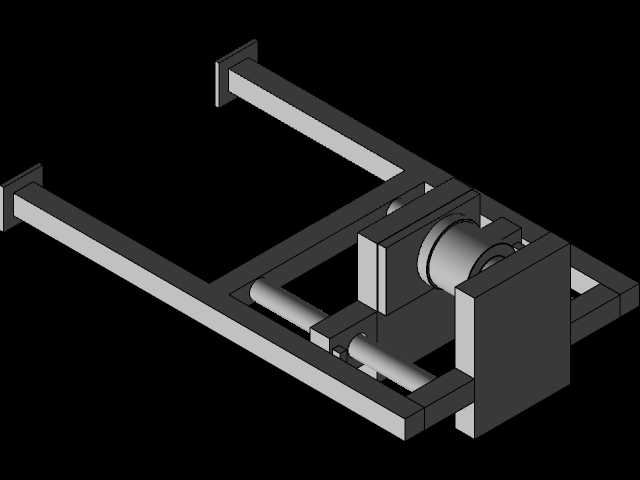

　　框架中部设置的滑动承载座通过两根平行光轴实现直线导向，光轴两端通过轴座固定在框架的横向支撑梁上，承载座上装配的辊轮组件采用深沟球轴承作为转动支撑，辊轮表面做滚花处理，增大与工件接触时的摩擦力，避免工件输送过程中出现打滑偏移。设计过程中，优先考虑了机构的维护便捷性，所有光轴、辊轮的固定位置都设计了可拆卸的压盖结构，不需要整体拆解框架即可完成轴承更换、辊轮磨损后的替换作业，滑动座与光轴配合的位置采用自润滑铜套作为滑动摩擦副，日常使用不需要频繁加注润滑脂，适合多粉尘的机加工车间环境使用。

　　安装边界方面，整个机构的总长度可根据实际工位需求调整型材长度，标准款的横向安装孔位间距为400mm，纵向框架宽度为180mm，整体安装高度控制在120mm以内，不会占用过多的设备垂直安装空间，底部预留的走线空间可布置传感器线缆、驱动气管等附属管线，避免管线外露造成的剐蹭损坏。功能特性上，该机构既可以作为无动力的工件滑动支撑台使用，依靠人工推动工件实现工位转移，也可以在滑动座上加装气缸或者伺服电缸作为驱动源，实现定行程的工件往复推送作业，辊轮的高度可通过滑动座上的调节螺栓进行微调，调节范围在5mm以内，可适配不同厚度工件的输送高度需求，保证工件输送面与前后工位的作业面保持齐平。

　　框架的横向支撑梁之间预留了传感器安装位，可加装光电传感器检测工件到位情况，配合生产线的控制系统实现自动启停控制，相比一体式的输送线结构，该模块化的机构可单独拆解更换，不需要整条线停机维护，能有效降低生产线的运维停机时间。结构设计时，对框架的受力情况做了简化校核，当承载座处于框架中间位置时，方管框架的最大挠度不超过0.1mm，完全满足轻型工件输送的刚性要求，所有焊接位置都做了去应力处理，避免长期使用后框架出现焊接变形导致导向精度下降，辊轮的径向跳动量控制在0.05mm以内，保证工件输送过程中的平稳性，不会出现工件跳动偏移的问题。
