双立耳带加强筋安装支座结构设计

项目分类:通用机械零部件 发布时间:2024-12-10 ID:840018
  • 双立耳带加强筋安装支座结构设计
  • 双立耳带加强筋安装支座结构设计
  • 双立耳带加强筋安装支座结构设计
  • 双立耳带加强筋安装支座结构设计

  在工业管路支撑、小型设备机架固定、工装夹具定位等场景中,这类带双立耳的安装支座是十分常见的承载连接件,日常多被用于需要铰接配合的工位,比如气动元件的铰接端固定、管路阀组的安装支撑、小型翻转机构的基座定位,能够为被连接件提供稳定的安装基准,同时通过立耳上的铰接孔实现部件的小角度转动需求,避免硬连接带来的应力集中问题。

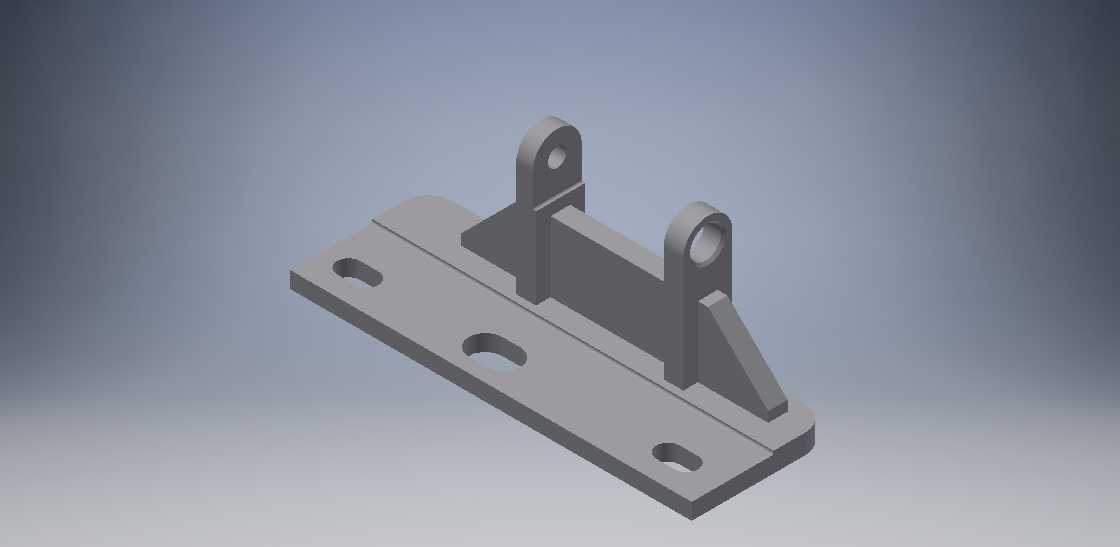

  从结构设计逻辑来看,该支座采用底板承载+双立耳铰接+三角加强筋补强的组合结构,底板部分设置了三个长圆形安装孔,这类孔型的设计并非随意选择,长圆孔可以在现场安装时提供一定的位置调整余量,抵消安装基面的加工误差、装配累积误差,不需要在安装时反复扩孔调整,大幅降低现场装配的难度,三个孔呈三角形排布,相比两孔安装拥有更好的抗扭转性能,能够承受垂直于底板方向的倾覆力矩,避免支座在受侧向力时出现绕安装螺栓转动的情况。底板的厚度经过受力校核,能够均匀分散立耳传递来的载荷,避免局部压应力过大导致底板变形。

  两侧的立耳采用对称式设计,两个立耳上的铰接孔保持严格的同轴度要求,这是该零件设计的核心精度控制点,若同轴度超差,会导致铰接销轴安装卡滞,转动时出现别劲现象,长期使用会加剧销轴和孔壁的磨损,缩短部件的使用寿命。立耳的厚度根据铰接部位的剪切力、挤压力计算确定,能够承受额定载荷下的径向力,不会出现耳板变形、开裂的问题。在立耳与底板的连接位置,特意设置了三角形加强筋,这一结构是提升支座整体刚性的关键,没有加强筋的情况下,立耳受侧向推力时,与底板连接的焊缝位置(如果是焊接结构)或者圆角过渡位置(如果是一体加工/铸造成型)会产生极大的应力集中,很容易在交变载荷下出现疲劳断裂,三角筋的存在能够将立耳受到的力顺畅传递到底板整个平面,大幅降低连接位置的应力峰值,提升支座的抗疲劳性能。

  从安装边界来看,该支座的底板轮廓尺寸适配多数小型工业设备的安装基面,不需要额外做过大的安装平面预留,三个安装孔的孔距按照通用安装规范设计,适配常用的内六角圆柱头螺栓规格,安装时不需要特制紧固件,普通标准件即可完成固定。立耳的高度尺寸经过匹配设计,保证铰接销轴安装后,被连接的转动部件不会与底板、加强筋产生运动干涉,转动行程范围内有足够的安全间隙,不会出现运动卡滞。铰接孔的孔径按照常用铰接销轴的尺寸系列设计,能够直接选配标准销轴、开口销等配件,不需要单独定制非标连接件,降低后续的维护更换成本。

  在实际应用中,这类支座可以根据使用场景选择不同的加工成型方式,小批量制作时可以采用板材切割、焊接后再进行孔位精加工的工艺,成本较低且交付速度快;大批量生产时可以采用铸造成型后做时效处理再精加工孔位的方式,零件一致性更好,长期使用的尺寸稳定性更佳。表面处理可以根据使用环境选择发黑、镀锌、喷漆等不同方式,在普通车间环境下做发黑处理即可满足防锈需求,在潮湿或者有腐蚀介质的环境中可以选择热镀锌或者不锈钢材质制作,适配不同的工况要求。设计这类支座时需要重点关注几个核心参数:首先是铰接孔的同轴度公差,需要根据转动精度要求设定合理的公差等级,一般普通工况下选用H9级公差即可满足使用需求;其次是加强筋的厚度和高度,需要根据额定载荷做有限元应力校核,避免筋板过薄起不到补强作用,或者过厚导致材料浪费、零件重量过大;另外安装孔的长圆长度需要根据实际安装时可能的调整量确定,一般预留2-3mm的调整余量即可,过长会导致螺栓压紧时底板局部变形,过短则起不到误差补偿的作用。这类支座虽然结构看似简单,但在实际设备运行中承担着关键的承载和连接作用,设计时的细节考量直接关系到整个机构的运行稳定性和使用寿命,每一处结构的设置都对应着实际工况中的具体需求,没有多余的冗余设计,也不会出现关键结构缺失导致的性能短板。
