颚式破碎机作为矿石粗碎环节的核心设备,在矿山开采、建筑骨料加工、冶金渣处理、基建工程物料预处理等场景中承担首段破碎任务,而颚板(也叫颚)是直接与物料接触、承受高频冲击与挤压磨损的核心易损部件,其结构设计直接决定破碎效率、出料粒度均匀性以及易损件更换周期。本次设计的颚板结构,针对硬岩破碎工况下的磨损不均、物料打滑、局部应力集中等常见工程问题做了针对性优化。从实际工况出发,颚板在工作时随动颚做周期性往复摆动,与定颚板共同构成V型破碎腔,物料在两颚板之间受到挤压、劈裂、弯折多重作用被破碎,下落过程中持续与颚板表面摩擦,传统平面颚板在处理高硬度花岗岩、玄武岩时,往往出现中部磨损过快、边缘物料打滑蹦出的问题,既降低破碎效率,也带来现场安全隐患。

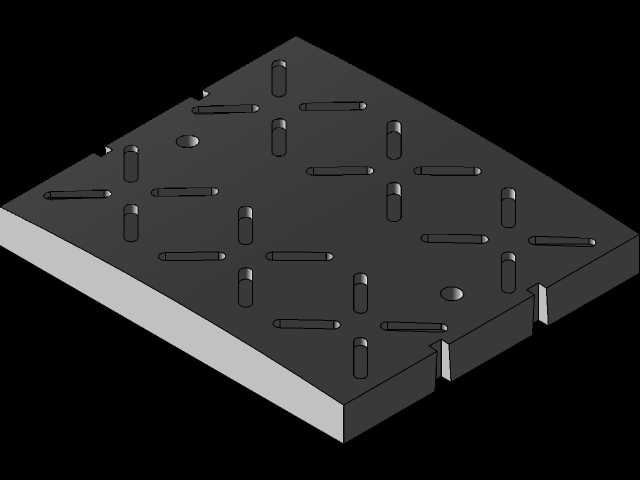

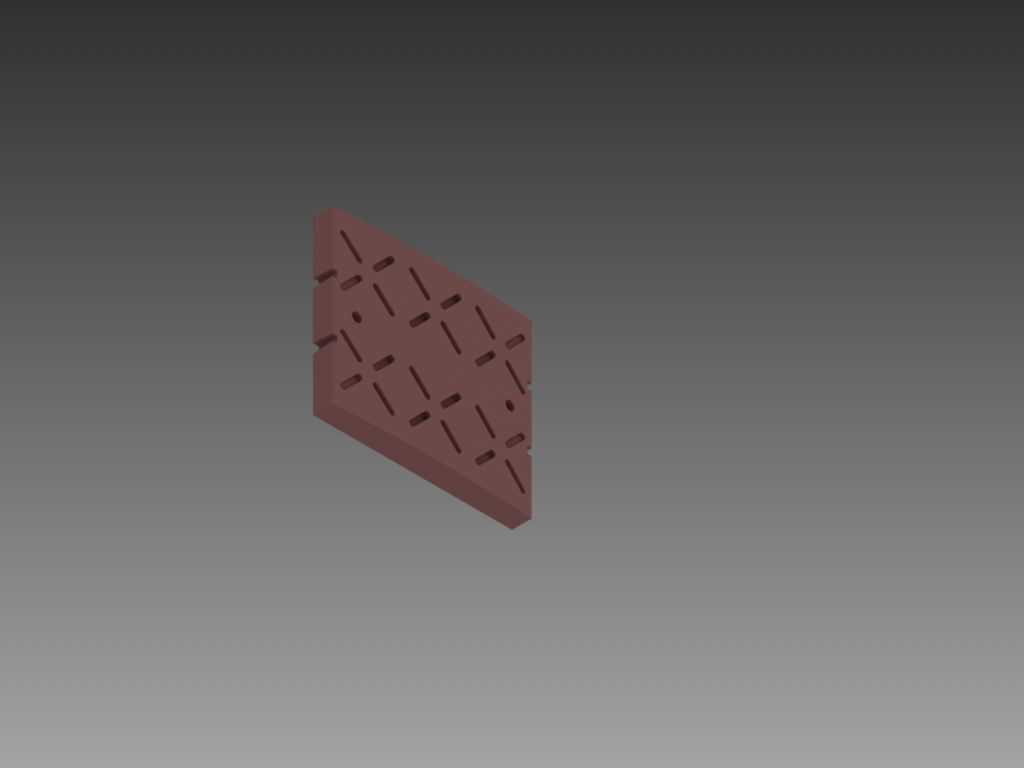

设计时首先对颚板表面的凸起结构做了排布优化,不同于常规均匀分布的齿形结构,本次设计根据破碎腔不同区域的物料受力特点,调整凸起的高度、间距与排布角度:破碎腔上部入料口区域的凸起间距更大、凸起高度更高,适配大粒径入料的咬合需求,避免大块物料在入料口打滑卡料;破碎腔中部区域的凸起排布更密集,凸起端面做了小角度倒角,既保证对物料的有效劈裂作用,又减少凸起根部的应力集中,避免长时间受冲击出现断裂;破碎腔下部出料区域的凸起高度更低、间距更小,保证出料粒度的均匀性,减少过粗颗粒直接排出的情况。颚板基体采用阶梯式厚度设计,安装侧为平整加工面,保证与颚体的贴合度,避免安装后出现局部悬空导致受力断裂;工作侧的边缘位置做了凸起挡边结构,对应破碎腔两侧的机架护板位置,减少物料在破碎过程中从颚板侧边挤出的情况,降低侧护板的非正常磨损。安装边界方面,颚板背部设计了与颚体楔形压块匹配的卡槽结构,卡槽位置做了加厚处理,承受压块的紧固力,同时在颚板两端预留了吊装孔位,方便现场更换时的吊装作业,吊装孔位置做了沉头处理,避免吊装螺栓突出影响颚板与颚体的贴合。
从结构受力角度,所有凸起结构与基体的连接位置都做了大圆角过渡,避免直角位置产生应力集中,在反复冲击载荷下出现裂纹;颚板整体的厚度差控制在合理范围,既保证工作侧的耐磨余量,又控制整体重量,减少动颚摆动时的无用惯量,降低破碎机主轴与轴承的负载。实际选型适配时,该结构颚板可适配中等规格的复摆颚式破碎机,安装时需保证背部与颚体接触面的清洁度,避免夹杂金属碎屑导致局部受力不均,楔形压块的紧固力矩需符合设备说明书要求,运行初期需检查颚板的固定情况,避免出现松动移位。
不同于传统铸造颚板的等厚设计,该结构在建模时对每个凸起的位置、角度都做了受力仿真验证,模拟不同粒径物料在破碎腔内的运动轨迹,调整凸起排布让物料在下落过程中受到多方向的挤压作用,减少片状物料的产生,同时让颚板表面的磨损更均匀,避免局部过早磨穿导致整块颚板提前报废。针对含泥量较高的物料破碎场景,颚板表面的凸起间距做了针对性调整,避免湿黏物料卡在凸起之间导致颚板表面结料,影响破碎效率;表面凸起的端面做了小平面设计,相比尖齿结构,抗冲击性能更好,在处理含大块金属杂物的物料时,不容易出现齿部崩断的问题。
