弧形桁架式弯桥钢结构构件设计

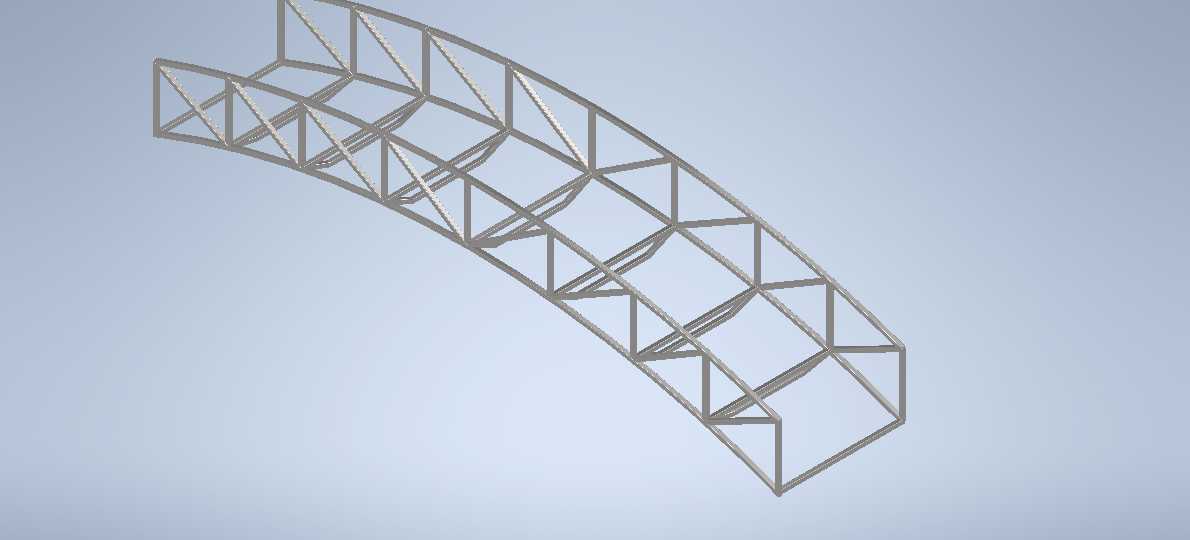

　　在市政人行步道、景区观光通道以及工业厂区跨线输送廊道的建设场景中，受地形高差、既有线路避让、景观动线规划等因素限制，常需要采用小曲率半径的弯转桥体结构，这类结构无法直接套用标准直段桁架的设计参数，每一段弯转构件都需要结合曲率半径、荷载分布做针对性的结构排布。本次设计的弯桥构件采用空间桁架结构形式，核心受力横梁采用100x100x10的截面规格，这类等边角钢截面在轴向承重、抗侧向扭转变形上有稳定的表现，适配弯桥段在竖向荷载下产生的附加扭矩传递需求。

　　从结构受力逻辑来看，弯桥段与直桥段最大的差异在于，车辆或行人荷载作用下，结构除了产生常规的竖向弯矩、剪力外，还会因为曲率的存在产生持续的径向水平力，这部分力如果仅靠单片主桁架承担，很容易出现杆件局部失稳、节点连接撕裂的问题。因此在设计时，将上下弦杆沿弯转曲率做连续平滑过渡，腹杆采用三角形稳定排布，每一段腹杆的角度都随弦杆的曲率变化做微调，避免出现杆件夹角过小导致的节点应力集中问题。同时在每间隔一个腹杆单元的位置，设置横向联系杆，将左右两片主桁架连接成整体空间框架，让径向力可以通过横向联系杆在两片桁架之间传递分配，避免单侧桁架受力过载。

　　在安装边界的考量上，该弯桥构件的两端预留了标准法兰连接接口，接口的孔位排布与同截面规格的直段桁架完全匹配，不需要额外做过渡连接件就可以实现直段与弯段的拼接，适配现场模块化装配的施工需求。构件的整体曲率半径经过优化，既满足小角度转向的动线要求，又不会因为曲率过小导致弦杆冷弯加工时出现截面变形、内部应力残留的问题。所有杆件的连接节点都采用相贯线切割处理，杆件之间的贴合面紧密，现场焊接或者螺栓连接时都能保证足够的接触面积，减少节点处的应力集中系数。

　　从实际使用场景出发，这类桁架式弯桥相比实体板式弯桥，自重可以降低40%以上，对于地基承载力较弱的景区、软土区域的跨线桥建设来说，更低的自重意味着更小的基础荷载，能够大幅降低基础施工的成本与难度。同时桁架结构的镂空特性，在景区使用时不会过多遮挡周边景观视线，风阻系数也远低于实体桥体，在山区多风区域使用时，能够有效降低横向风荷载对桥体稳定性的影响。设计过程中，针对横梁的受力做了多工况校核，包括满布荷载下的竖向挠度、偏载作用下的结构扭转变形、温度变化下的杆件伸缩量，所有参数都控制在钢结构桥梁设计的规范允许范围内，保证结构长期使用的可靠性。

　　在细节处理上，所有杆件的端部都做了倒角处理，避免现场安装时尖锐边角造成施工损伤，同时也能减少杆件端部的应力集中。横向联系杆的安装位置避开了后期桥面板铺设的连接点位，不会出现构件干涉的问题。整个弯段构件的单元长度控制在常规运输车辆的载货尺寸范围内，不需要做分段拆解运输，到场后可以直接吊装拼接，减少现场的焊接工作量，提升施工效率。对于需要在桥体侧面加装护栏、照明管线的场景，桁架的弦杆上预留了通用安装孔位，不需要后期在杆件上现场钻孔破坏结构完整性，适配不同场景下的附属设施安装需求。
