多轮导向式管材校直悬链线作业工装

　　这套工装的核心应用场景集中在线缆、细金属管材、棒材的连续生产线悬链线段，这类产线在挤出、拉拔工序后，坯料会因自重形成自然悬垂弧度，若不做校直导向，后续定长切割、端头加工工序会出现尺寸偏差，甚至卡料停线。不少车间之前用固定V型块做导向，遇到不同线径的坯料要整体更换导向块，换型时间长，而且没法适配产线启停时悬链线弧度的动态变化，很容易刮伤坯料表面，尤其是薄壁铜管、绝缘线缆这类对表面质量要求高的物料，刮伤后直接判废，损耗率一直降不下来。

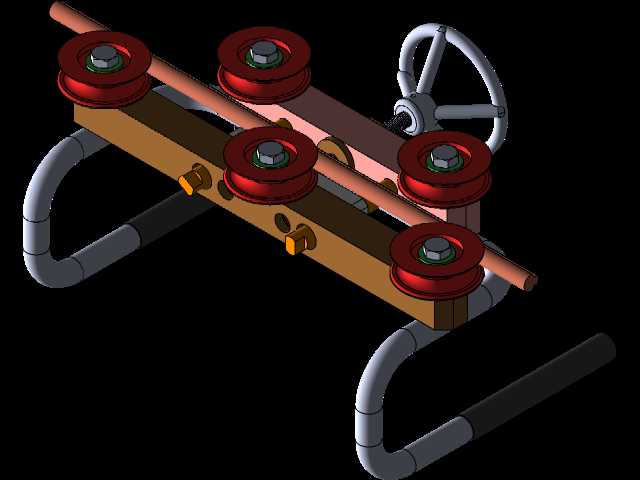

　　从结构上看，这套工装采用五组错位布置的凹面滚轮，滚轮工作面做了圆弧沉槽设计，槽型曲率覆盖常规3-12mm线径的棒材、管材，滚轮内装深沟球轴承，转动阻力小，不会因摩擦在坯料表面留下拖痕。滚轮安装在一体化铣削的承载基座上，基座上开了多组长条调节槽，每个滚轮的安装位置都可以沿槽做横向、纵向微调，能根据实际生产时的悬链线弧度，调整滚轮的压下量，让坯料全程贴合滚轮槽面，既不会压得过紧增加牵引阻力，也不会留间隙导致校直失效。

　　手轮调节机构是这套工装的设计亮点，手轮通过梯形丝杠和基座连接，转动手轮就能整体调整承载基座的高度，不用逐个拧动滚轮的固定螺栓，产线换型或者调整悬链线张力的时候，站在产线侧边转动手轮就能完成调节，调节精度能到0.5mm每圈，比之前的螺栓固定结构效率高很多。基座两侧的弯管支架是安装固定接口，支架上开了穿装螺栓的光孔，能直接固定在产线的型钢机架上，安装时不需要额外做焊接适配，只要保证滚轮槽面的中心线和产线前后导向机构的中心线重合就行，安装边界的容错空间比较大，支架的长度预留了150mm的调节余量，能适配不同高度的机架安装面。

　　设计的时候特意考虑了现场的维护需求，所有滚轮的固定轴都用了快拆结构，更换磨损的滚轮时不用把整个基座拆下来，只要拔出轴端的开口销就能抽出转轴更换滚轮，日常维护只需要定期给轴承加注润滑脂，没有其他复杂的保养要求。滚轮的材质选用了耐磨尼龙加玻纤配方，硬度比金属滚轮低，不会刮伤软质坯料，同时耐磨性能是普通尼龙的三倍以上，连续生产工况下的使用寿命能到8000小时以上，不用频繁更换易损件。

　　在实际使用中，这套工装不仅能完成悬链线段的校直导向，还能起到一定的张力缓冲作用，当产线牵引速度出现小幅波动时，滚轮组能随坯料的悬垂变化做小幅自适应调整，避免张力突变拉断细径线缆或者薄壁管材。不少做制冷铜管、电线电缆的车间，在挤出生产线的冷却段和牵引段之间加装这套工装后，坯料的直线度能控制在每米0.2mm以内，后续切割工序的长度误差从之前的±2mm降到了±0.5mm，表面刮伤的不良率下降了九成以上。

　　需要注意的是，安装时要保证五个滚轮的槽面处于同一个空间曲面上，和坯料的自然悬链线轨迹贴合，不能把滚轮调成直线排布，否则会导致坯料局部受力过大，出现变形或者表面压痕。调节手轮的时候要逐步调整，每次转动不超过两圈，边调整边观察坯料的走料状态，直到坯料平稳贴合所有滚轮槽面，没有跳动或者卡滞的情况再锁紧手轮的固定螺母。如果是加工大线径的棒材，可以更换对应槽型的滚轮，不需要更换整个基座，配件通用性很强，能覆盖大部分常规线径的棒材、管材、线缆生产需求。
