带旋转接头的气动夹持打标机构

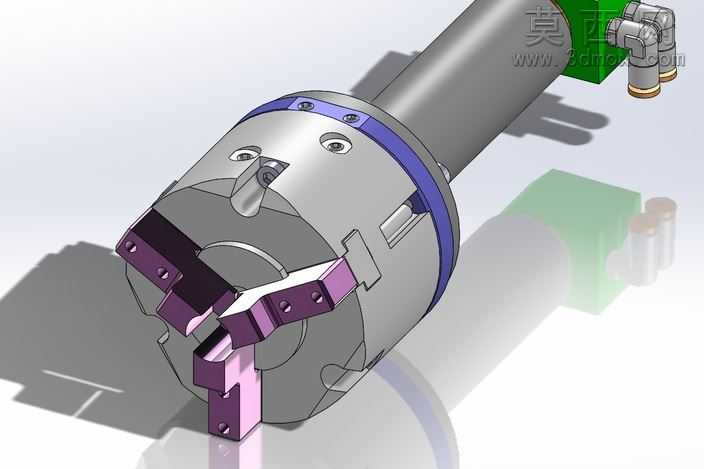

本模型为集成旋转接头的气动夹持打标机构，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械装配逻辑，对各零部件的配合公差、运动干涉情况进行了完整校验，确保机构运动逻辑符合实际气动工装的运行要求。模型主体以回转式气动卡盘为核心结构，卡盘主体采用金属银灰哑光材质模拟合金钢加工质感，边缘的定位环采用蓝紫色硬质阳极氧化铝合金材质，区分不同功能部件的同时还原工业设备真实外观。三爪夹持结构做了分色处理，夹持爪的接触部位采用深紫色硬质合金材质表现，突出夹持工作面的耐磨属性，爪体与卡盘的滑动配合槽、紧固螺钉等细节均做了精细化建模，完整还原卡盘的装夹调节结构。尾部集成的旋转接头采用黄铜色金属材质模拟气路接头，搭配灰色的气缸主体结构，清晰展示气路接入与回转供气的结构逻辑，旋转接头与卡盘主体的连接部位做了密封结构的细节刻画，体现回转供气的密封设计思路。建模过程中对气动驱动的内部活塞行程、卡爪的开合行程做了参数化约束，可直观展示夹持动作的运动范围，配套的打标执行部件与卡盘的相对位置做了精准定位，确保打标作业时工件夹持稳定、打标位置精准。渲染阶段采用工业产品常用的柔光布光方案，通过柔和的阴影突出各部件的结构轮廓，半透明的辅助示意块采用淡绿色半透明材质，清晰展示打标作业的工作区域，不遮挡主体结构的同时明确机构的功能场景。整体设计围绕机加工过程中工件夹持与在线打标的一体化需求，将气动夹持的稳定装夹能力与旋转接头的连续回转供气能力结合，可满足回转类零件连续加工过程中的同步打标需求，各零部件的连接方式、安装定位结构均符合通用工装的设计规范，可直接作为同类气动工装设计的参考模型，用于结构验证、方案展示或教学演示场景。
