剪叉升降式零件堆积皮带输送设备

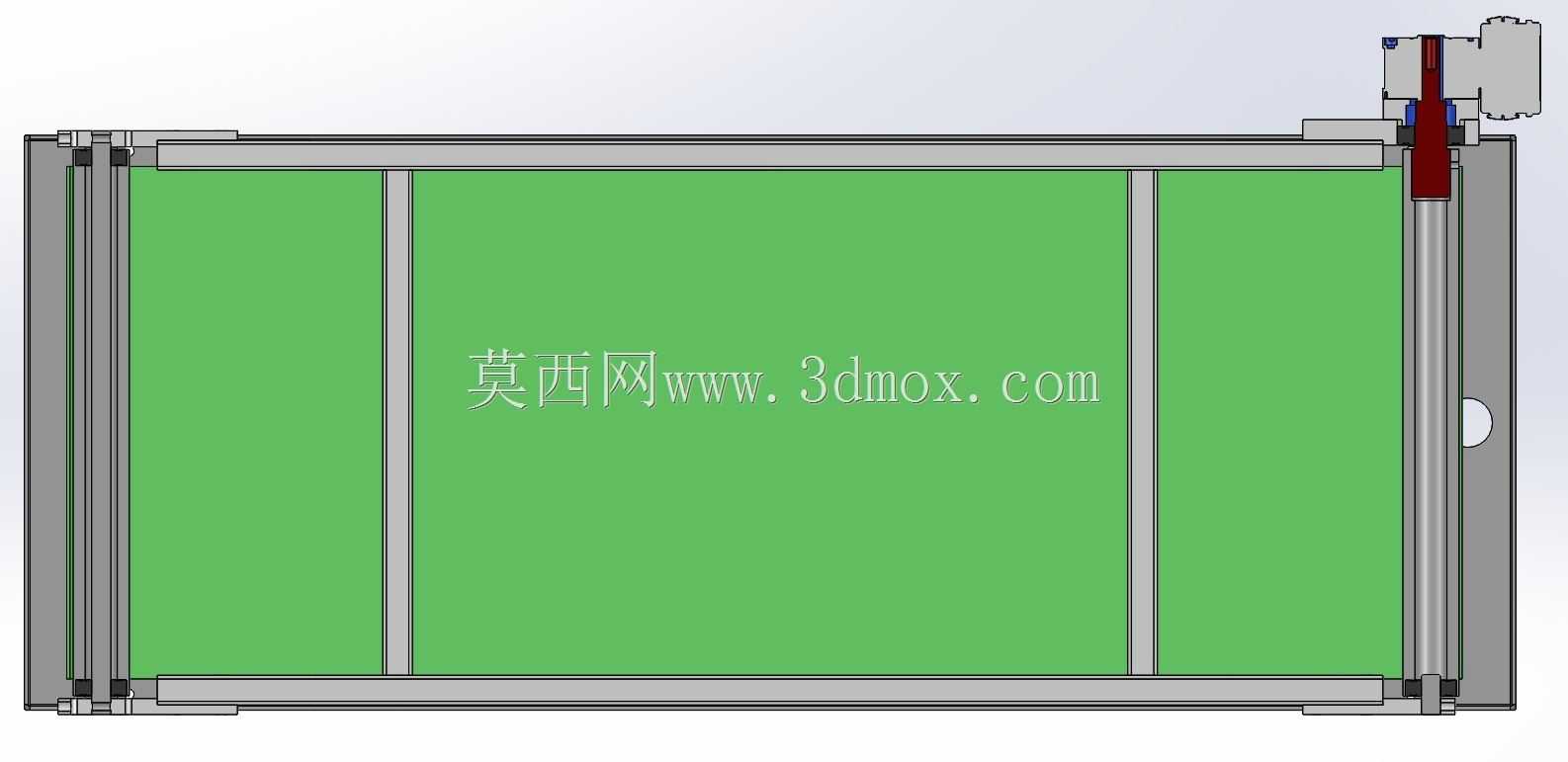

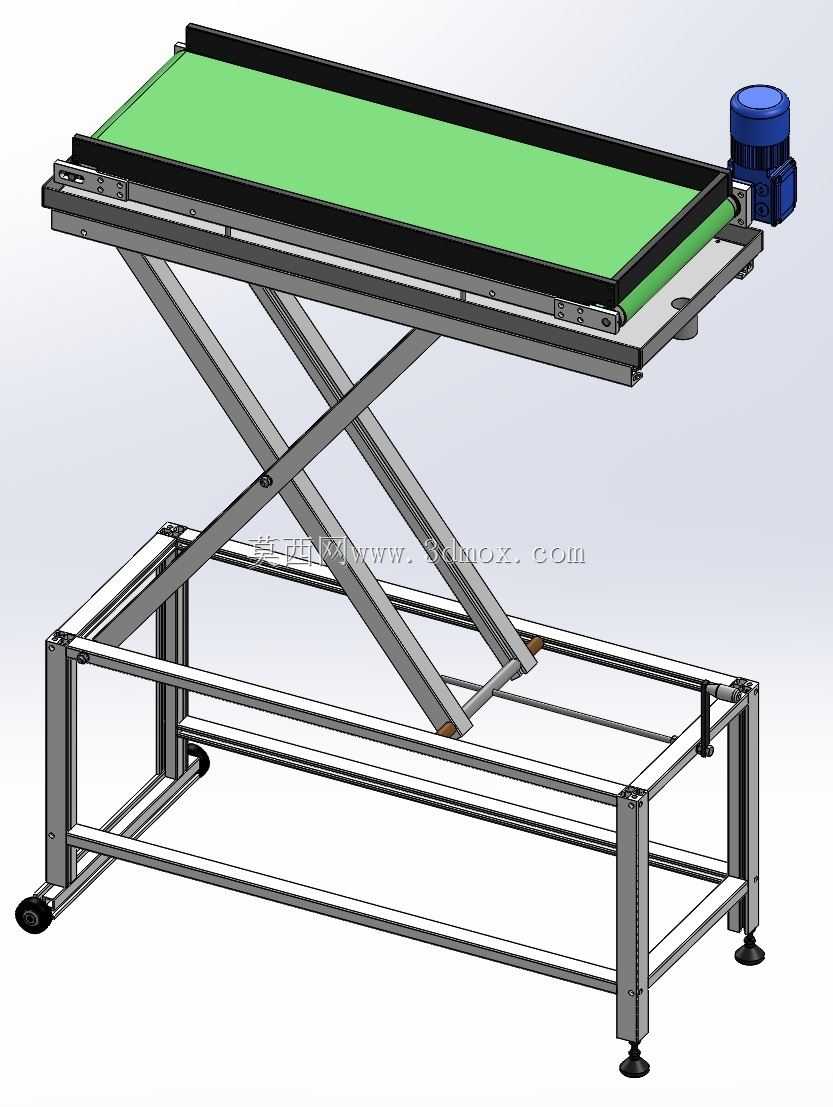

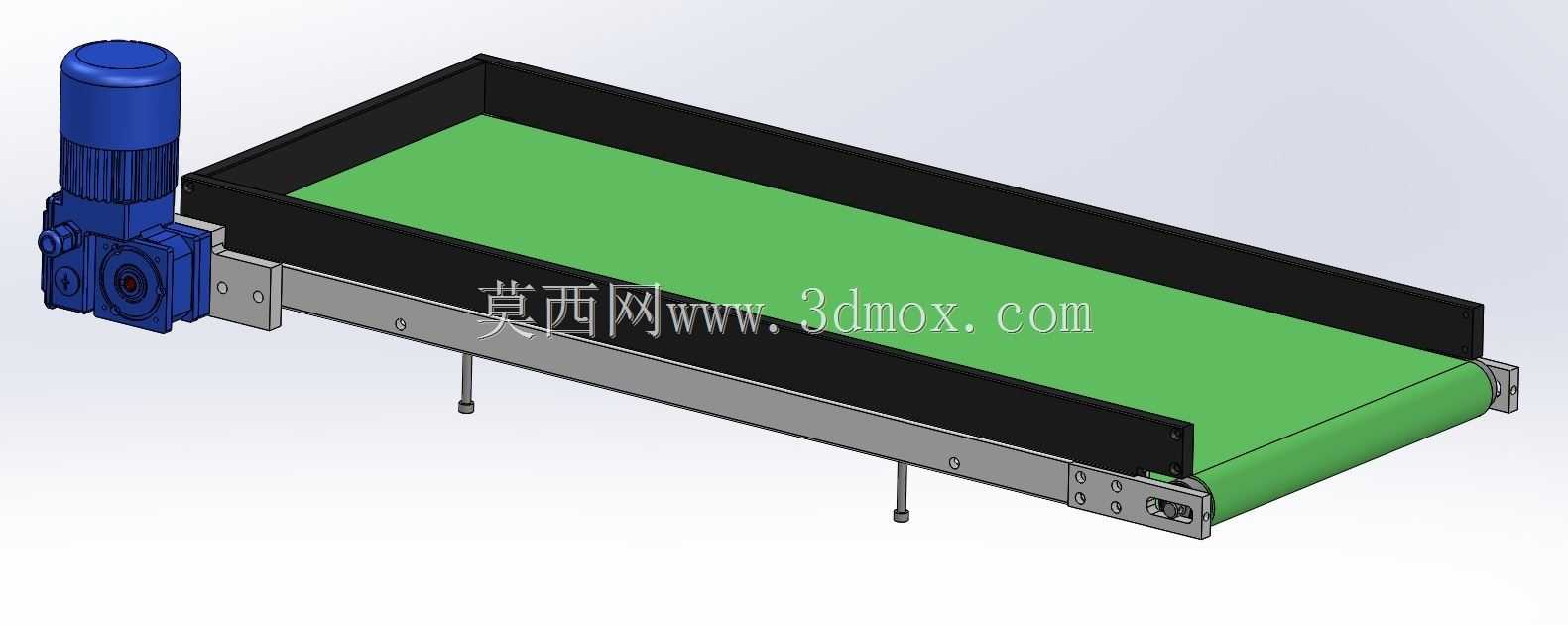

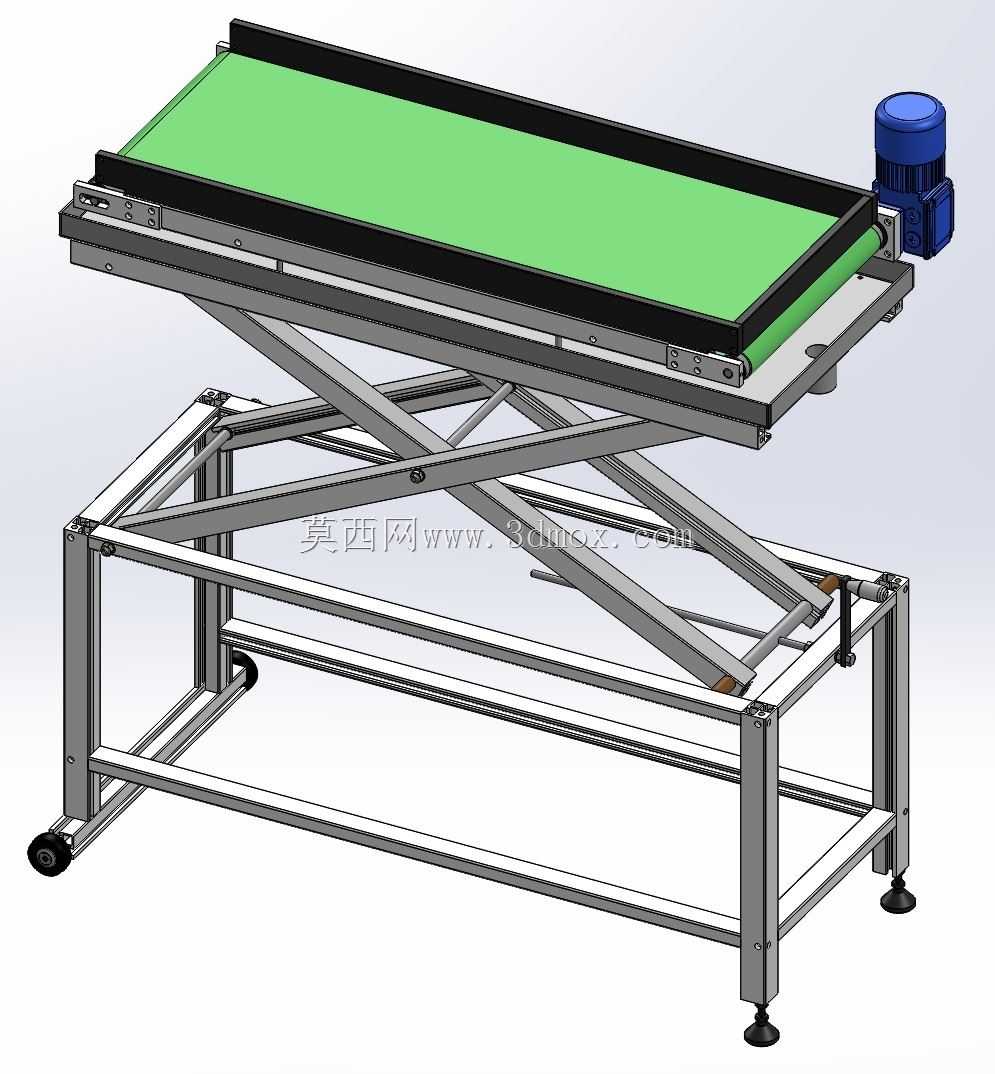

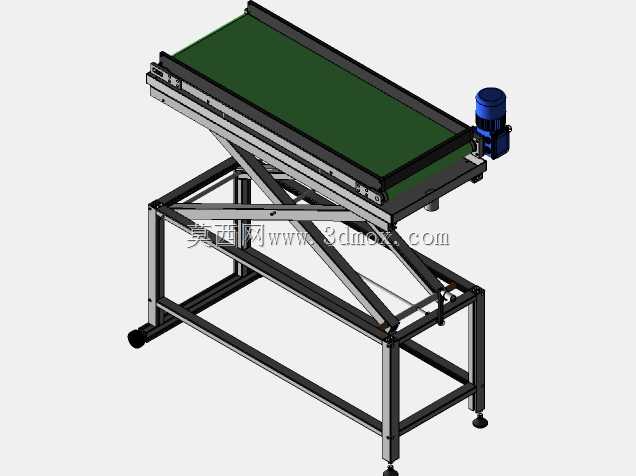

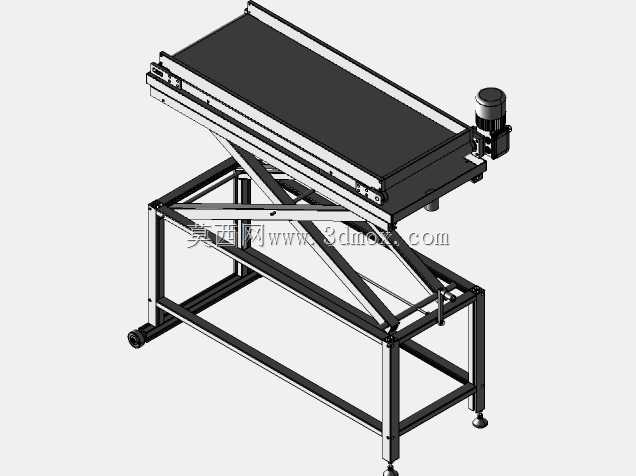

这款剪叉升降式皮带输送设备，主要部署在各类生产加工产线的末端工位，承担成品零件的接收、暂存堆积与转运衔接功能，适配电子零部件、小型五金件、注塑件、冲压件等多类轻型加工零件的输送场景，可对接不同高度的生产设备出料口、周转料箱或下一工序接驳工位，解决固定高度输送机无法适配多工位高度差、零件出料易磕碰凹陷的生产痛点。设备整体采用分层结构设计，底部为铝型材拼接的方形支撑框架，框架底部配置可调脚杯与万向脚轮组合，既可以通过脚杯调平实现设备的固定放置，也可通过脚轮实现工位间的快速移位调整，适配多品种小批量生产的灵活布线需求。中部为剪叉式升降调节机构，采用交叉铰接的金属剪臂结构，通过手动或动力驱动实现上部输送台的高度调节，可覆盖一定范围内的高度差调整需求，满足不同出料高度设备的对接要求，剪臂铰接点配置耐磨轴套，保证升降动作顺畅无卡滞，长期使用无明显旷量。上部为皮带输送主体，采用绿色防滑PVC皮带作为承载面，皮带两侧设置挡边结构，避免零件在输送、堆积过程中从侧边滑落，输送驱动端配置专用减速电机，为皮带运行提供稳定动力，可根据输送零件的重量、输送节拍需求调整运行速度，保证零件输送过程平稳无冲击。设备的设计核心围绕零件防护展开，皮带表面具备一定弹性，在接收上游设备送出的成品零件时可起到缓冲作用，避免硬质接触面磕碰零件表面造成凹痕、划伤等外观缺陷，尤其适配对外观质量要求较高的成品零件转运；输送台的升降调节范围经过合理规划，可覆盖常规生产设备出料口到周转容器的常见高度区间，无需额外配置过渡接驳板即可完成顺畅对接。安装过程中仅需预留底部支撑框架的占地空间，上方升降动作范围内无其他干涉结构即可部署，设备整体框架采用标准铝型材拼接，无需复杂焊接工序，后期维护时可快速更换磨损的皮带、铰接轴套等易损件，降低产线运维成本。在实际生产应用中，该设备可根据产线节拍调整输送速度，当上游设备出料速度较快时，可在皮带面上形成一定长度的零件暂存堆积区，缓冲上下游工序的节拍差，避免零件直接掉落堆积造成磕碰，同时可通过升降调整将零件平稳输送至不同高度的周转工位，减少人工取件搬抬的作业强度，提升产线末端的物料流转效率。
