API650标准20英寸油罐人孔结构设计

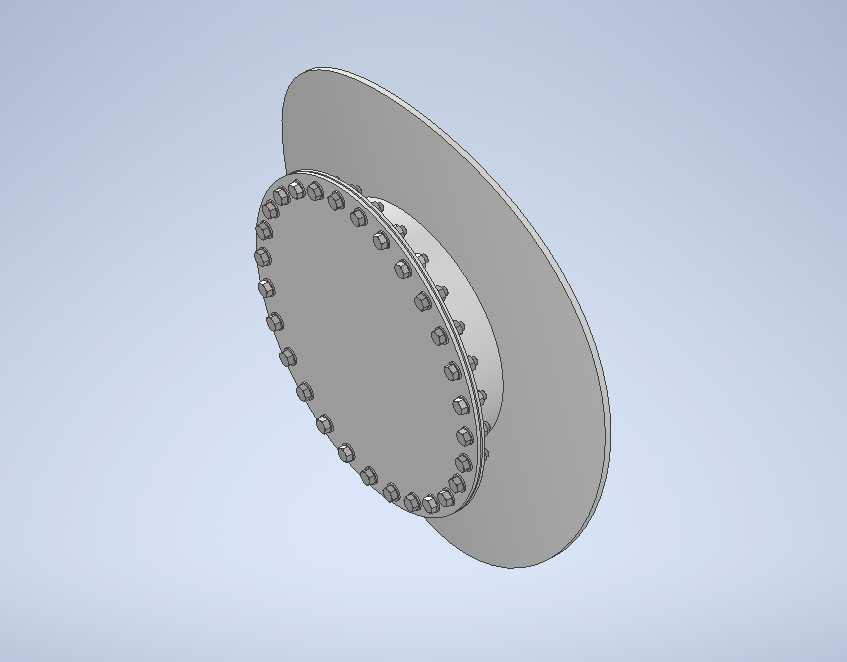

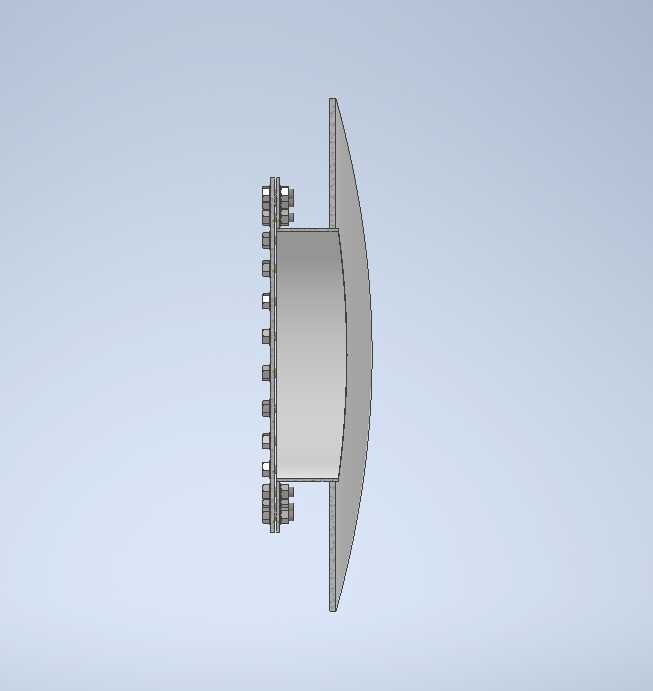

　　在立式圆筒形钢制焊接储罐的运维体系里，人孔是储罐投用后人员进入罐内开展检修、清罐、焊缝检测、附件更换作业的核心通行通道，本次设计的20英寸规格人孔完全遵循API 650焊接石油储罐标准的相关要求，适配公称直径20英寸的通行需求，能够满足常规储油罐、常压化工储罐的人员进出与临时通风需求。从结构选型逻辑来看，该人孔采用带颈对焊法兰搭配盲板盖的连接形式，法兰颈部做了平滑过渡的锥段设计，能够有效降低法兰与罐壁连接位置的应力集中系数，避免储罐充液、泄压过程中连接位置出现交变应力疲劳开裂的问题。

　　法兰密封面采用突面结构，配套耐油橡胶石棉垫或金属缠绕垫片即可实现常压工况下的可靠密封，无需额外加工榫槽或凹凸面，既降低了加工成本，也方便现场检修时的垫片更换作业。连接紧固件采用全螺纹六角头螺栓，沿法兰圆周均匀排布，螺栓孔的位置度公差严格控制在0.5mm以内，确保现场安装时螺栓能够顺利穿入，不会出现强行敲入螺栓导致的螺纹损伤、预紧力不均问题。从安装边界来看，该人孔的法兰外径、螺栓孔中心圆直径、螺栓规格数量均严格匹配API 650标准中20英寸人孔的尺寸要求，安装时需在罐壁开孔位置焊接补强圈，补强圈的外径覆盖法兰颈部与罐壁的焊接热影响区，避免开孔导致的罐壁强度削弱，补强圈上预留的信号孔可用于检测焊接接头的渗漏情况，投用后也可作为日常巡检的渗漏检查点。

　　人孔盖采用整块钢板切削加工而成，背面设置有十字形加强筋，能够承受罐内微正压或负压工况下的载荷，不会出现盖板变形导致的密封面泄漏问题，盖板与法兰之间设置有铰接结构，检修拆卸螺栓后可直接将盖板翻转打开，无需完全吊离，大幅降低检修时的作业强度，铰接轴的位置设置在人孔水平中心线偏上位置，开启后盖板可依靠自重保持开启状态，无需额外设置支撑装置。在实际工程应用中，该规格人孔通常布置在储罐罐壁距离罐底700-1000mm的高度位置，既能够保证罐内残留少量介质时不会从人孔位置溢出，也方便检修人员进出，对于储存重油、原油的储罐，人孔位置还可搭配蒸汽伴热结构，避免低温下介质凝固封堵人孔。设计过程中对法兰连接的预紧力做了针对性核算，按照常压储罐1.2倍的试验压力要求，单个螺栓的预紧力控制在材料屈服强度的60%以内，既保证密封面有足够的比压实现密封，也不会因为预紧力过大导致螺栓塑性变形、法兰密封面压溃。人孔的所有外露金属表面均做了除锈后涂防锈漆处理，与罐壁接触的焊接位置做了圆滑过渡打磨，避免出现应力集中点和焊接缺陷，整体结构完全满足石油储运、化工仓储领域常压储罐的使用要求，可直接用于储罐的新建施工或旧罐人孔的更换改造。

　　不同于承压容器用的高压人孔，该人孔针对常压储罐的工况做了结构优化，去掉了不必要的高压密封结构，在保证结构强度和密封性能的前提下，尽可能降低了整体重量，减少罐壁的附加载荷，同时所有零部件均采用标准件，现场更换配件时无需单独定制，能够有效缩短检修周期。在三维建模过程中，所有配合面均按照实际加工公差做了间隙预留，螺栓与螺栓孔之间保留1-2mm的安装间隙，密封垫片的厚度按照实际常用规格设置，能够直接用于生成工程图纸、指导现场安装施工，也可用于储罐整体的装配干涉检查，避免人孔安装位置与罐壁外部的盘梯、接管、保温层出现干涉问题。
