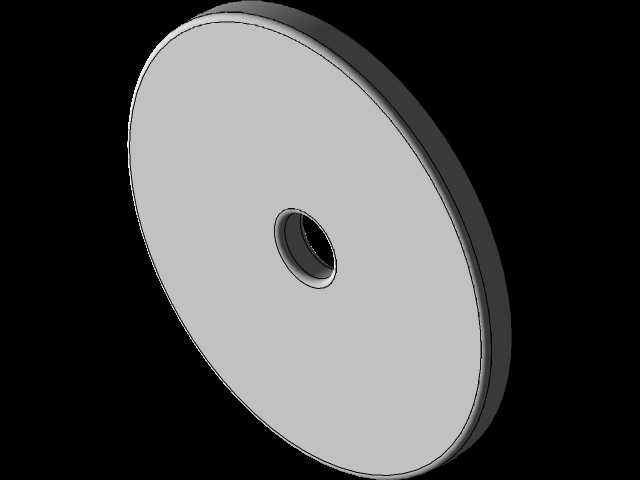

简易西敏式减压阀阀芯结构三维造型

　　在工业流体输送管网、民用供水供气系统以及小型实验流体回路中，减压阀作为压力调控的核心元件，承担着将上游高压流体节流降压至下游设定压力、并维持下游压力稳定的关键作用，本次建模的西敏式简易阀芯结构，正是针对小通径、低压降工况开发的紧凑型调压核心部件。从实际应用场景来看，这类结构多适配DN15到DN25的小口径管路，常见于楼宇二次供水支管、实验室小型气路、家用燃气调压支路以及小型气动设备的进气端，这类场景的共性特点是上游压力波动范围不大，下游需要稳定的低压输出，同时对安装空间的占用有严格限制，不适合采用大体积的活塞式或者膜片式减压阀结构。

　　从功能特性上看，该阀芯采用一体式阶梯回转结构，上部的圆柱导向段直接与阀盖的导向孔配合，无需额外加装导向套，既减少了零件数量，也降低了装配时的同轴度误差累积；下部的多层阶梯圆盘结构是核心的节流调压面，不同直径的阶梯面在阀杆升降过程中，会与阀座的密封锥面形成不同的通流截面积，上游高压流体经过阶梯面之间的环形缝隙时，会通过多次折流消耗流体动能，实现逐级降压，避免单级节流带来的流体噪声、气蚀以及阀芯冲蚀问题，相比单锥面的阀芯结构，这种多层阶梯结构的调压线性度更好，在小开度工况下不会出现压力突变的情况，下游压力波动可以控制在设定值的5%以内。

　　设计过程中首先要确定的是导向段的直径与长度配比，导向段直径选取要兼顾导向稳定性和流体过流面积，直径过大会挤占阀腔内的流体通道，增加流体沿程阻力，直径过小则导向长度不足，阀芯升降过程中容易出现卡滞，通常导向段长度取直径的1.5到2倍，既可以保证阀芯运动时的同轴度，也不会因为过长的导向面增加加工难度。下部阶梯圆盘的层数和每层的直径差需要结合额定流量和调压范围计算，每层阶梯的高度差决定了不同开度下的通流面积变化率，针对小流量工况，通常设置3到4层阶梯即可覆盖0.1MPa到0.6MPa的常用调压区间，阶梯边缘做0.2mm的圆角处理，避免高压流体长期冲蚀造成的锐角磨损，延长阀芯的使用寿命。

　　安装边界方面，该阀芯的上部圆柱段需要与阀杆采用过盈配合或者卡簧连接，配合公差选取H7/p6，保证连接可靠性的同时不会出现装配变形；下部最大直径的圆盘需要与阀座的密封面形成线性密封，密封面的粗糙度要求达到Ra0.8，保证关闭状态下的泄漏量满足国标要求；整个阀芯的总高度需要匹配阀腔的内部深度，保证阀芯在全关位置时，最下层阶梯面刚好与阀座贴合，在全开位置时，最上层阶梯面不会与阀盖的下平面发生干涉，同时要预留出足够的行程余量，避免调压弹簧压并时阀芯出现顶死的情况。

　　从建模逻辑来看，整个零件属于典型的回转类结构，采用旋转凸台特征即可完成主体造型，之后对阶梯边缘做圆角处理，导向段的外圆需要标注圆柱度公差，保证运动过程中不会出现卡涩，密封面需要标注平面度以及与导向段的同轴度公差，避免密封偏斜造成的内漏。实际生产中这类阀芯多采用黄铜或者304不锈钢棒料加工，黄铜材质适用于水、非腐蚀性气体介质，加工成本低，自润滑性好，304不锈钢材质则适用于弱腐蚀性流体工况，耐冲蚀性能更好。在装配过程中，需要保证阀芯导向段与阀座密封面的同轴度控制在0.05mm以内，否则会出现调压不稳、密封泄漏的问题，同时阀芯上部连接的调压弹簧刚度需要匹配阀芯的受力面积，保证下游压力变化时，阀芯可以快速响应调整开度，维持压力稳定。
