游艇用阿尔加维款式排气口结构设计

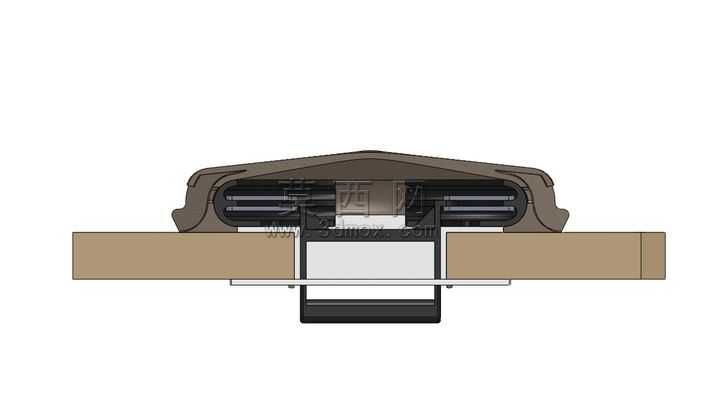

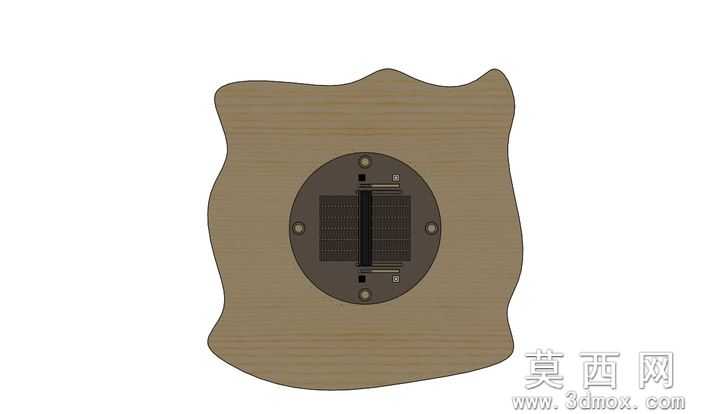

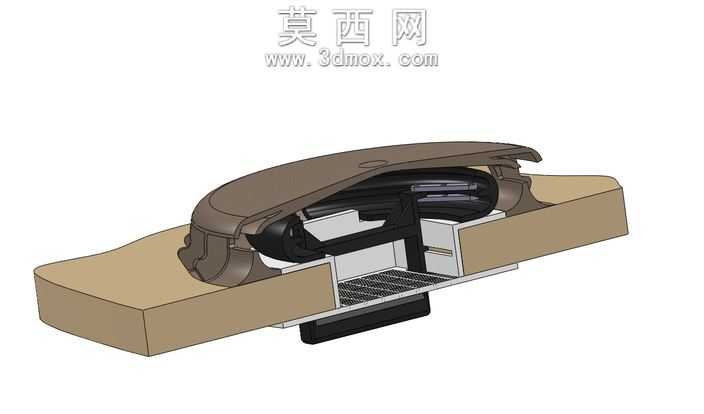

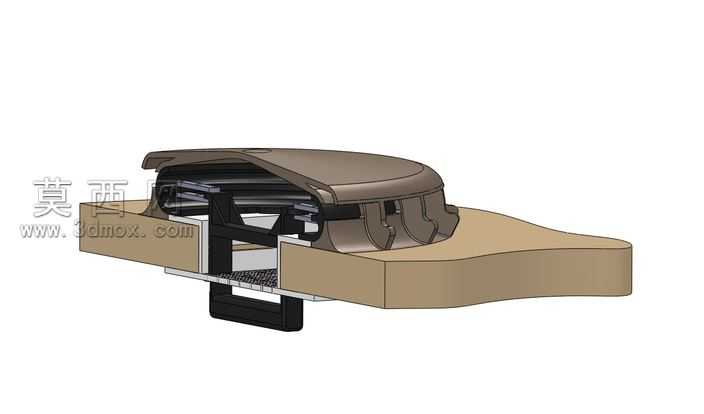

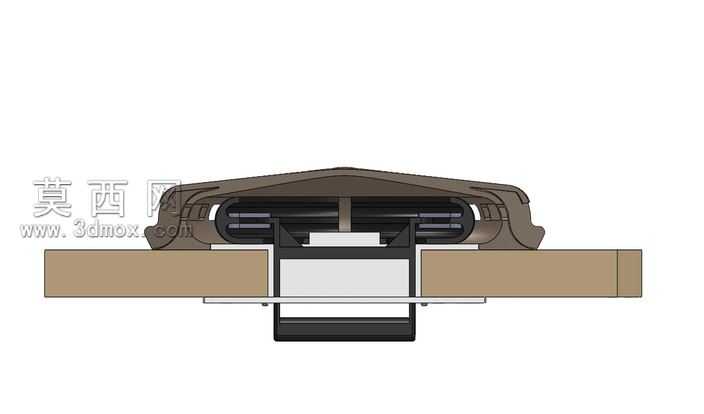

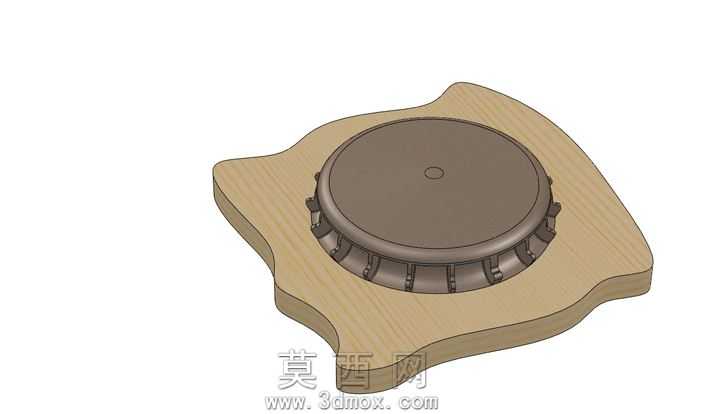

本作品为游艇配套的排气口三维设计方案，建模阶段采用参数化设计逻辑，先通过草图绘制勾勒出排气口与游艇甲板贴合的基底轮廓，基底采用适配游艇甲板弧度的曲面造型，保证安装后与船体表面的衔接流畅度，避免出现突兀的凸起或缝隙。建模过程中对排气口的翻盖结构做了运动仿真验证，翻盖的开合转轴位置经过多次调整，既保证翻盖开启时的排气通量满足游艇动力系统的排气需求，又能在闭合状态下完全遮蔽内部排气通道，防止航行过程中海水倒灌进入舱室内部。内部的格栅结构采用等距阵列的方式建模，格栅的倾斜角度经过流体力学模拟优化，在不阻碍排气气流通过的前提下，能够阻挡航行中溅起的水花进入通道，同时格栅的网格密度经过调整，避免杂物被吸入排气系统造成堵塞。材质渲染部分，基底部分采用与游艇甲板一致的哑光米黄色玻璃钢材质，还原船体配件的质感，翻盖部分采用深棕色耐候工程塑料材质，表面添加细微的磨砂纹理，提升部件的耐磨抗老化视觉表现，内部的通道结构采用哑光黑色工程塑料材质，区分不同功能部件的同时，还原真实排气口的内部材质表现。结构设计上，翻盖与基底之间设置了隐藏式的卡扣结构，闭合状态下能够牢固锁定，避免航行中受气流冲击意外开启，翻盖边缘设置了一圈密封胶条的安装位，建模时预留了胶条的装配间隙，保证闭合后的密封性能。整体设计兼顾了功能性与外观协调性，既满足游艇排气系统的功能需求，又能与游艇的整体外观风格统一，不会破坏船体的外观整体性，所有部件的装配间隙都经过严格校验，保证生产装配时的公差适配性，可直接用于后续的开模生产或3D打印样件验证。
