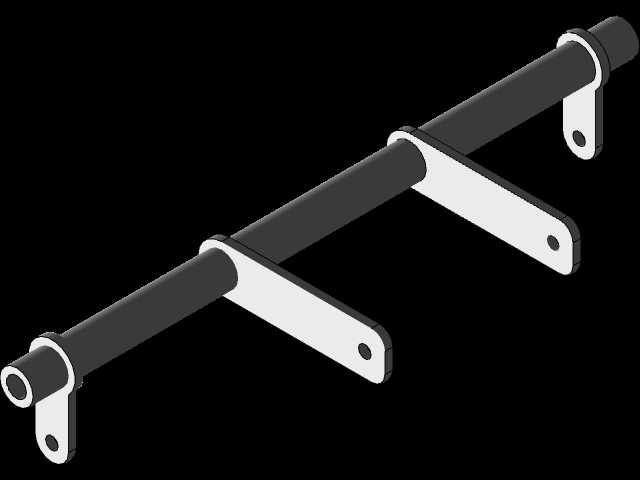

减压阀配套长条形圆柱支撑托盘结构

　　在工业流体控制的阀组装配场景里，这类长圆柱结构的托盘属于减压阀配套的辅助支撑部件，很多刚接触阀组设计的工程师容易忽略这类小零件的作用，实际在减压阀成组安装、管线排布的现场，它的存在直接影响阀组长期运行的稳定性。从实际工况来看，减压阀安装在工艺管线上时，往往会因为前后管线的应力、阀体自身重量叠加，出现阀体倾斜、密封面错位的问题，尤其是大通径的减压阀，自身重量加上管线振动带来的交变载荷，仅靠管线法兰的连接强度很难长期保持安装精度，这时候这类支撑托盘就承担了分散载荷、定位阀体的作用。

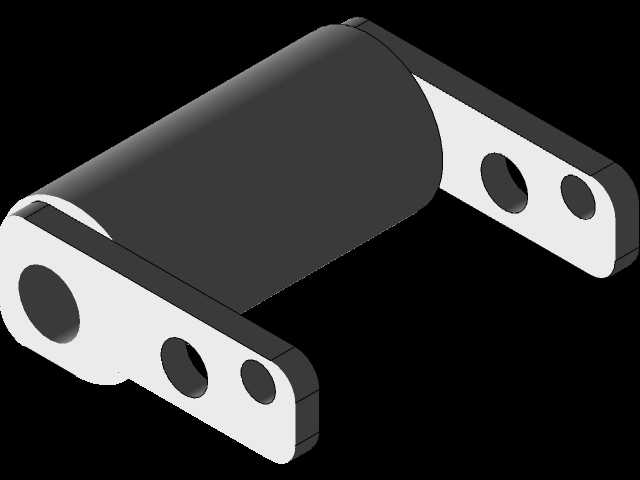

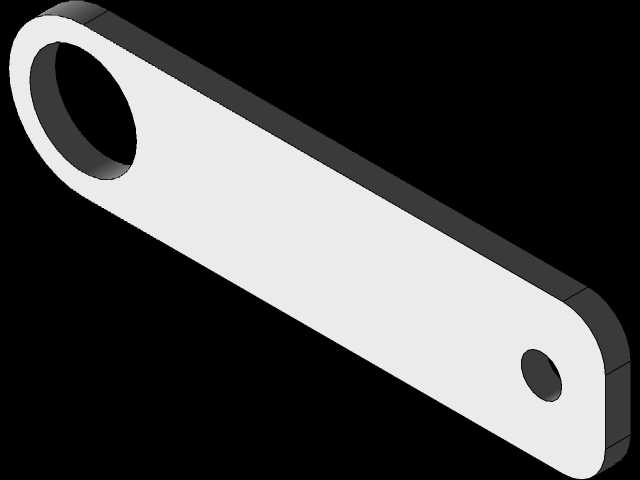

　　从结构设计思路来看，这个零件采用等直径长圆柱主体加端部平封的结构，没有多余的异形结构，首先是考虑到加工便利性，长圆柱结构可以直接采用圆棒料车削加工，不需要复杂的铣削工序，批量加工时的工艺性很好，加工成本可控。端部的平端面设计，一方面是作为安装时的定位基准面，和安装基座的平面贴合时能保证接触面积足够，避免点接触带来的应力集中，另一方面平端面也方便加工安装定位孔或者焊接连接结构，适配不同的安装场景。主体的圆柱面做了均匀的表面处理，粗糙度控制在适合承压接触的范围，既不会因为表面太光滑导致安装时出现滑移，也不会因为表面过于粗糙造成接触间隙，影响支撑的稳定性。

　　在外形尺寸与安装边界的考量上，这类托盘的长度设计是匹配减压阀底部的支撑跨度来的，长度过短会导致支撑点过于集中，无法有效分散阀体的重量，容易在长期载荷下出现基座变形；长度过长则会超出阀组的安装空间，干涉相邻的管线或者其他阀件的安装维护。圆柱的直径选择是根据支撑载荷计算得出的，要保证在阀体满重加上1.5倍的振动冲击载荷下，圆柱自身不会出现弯曲变形，毕竟如果支撑件自身出现挠度变形，就失去了定位支撑的意义。端部的平封厚度也经过强度校核，要承受传递过来的全部支撑载荷，不会出现端部压溃或者变形的情况。

　　从实际应用场景延伸来看，这类托盘不仅仅可以用在减压阀的支撑上，在其他需要长条形线性支撑的阀类安装场景里也能适配，比如在调压阀组、疏水阀组的安装现场，只要支撑跨度、载荷参数匹配，都可以采用这类结构的支撑件。设计的时候没有在主体上开设多余的槽孔，也是考虑到不同安装场景的适配性，现场安装时可以根据实际的固定需求，在圆柱面上加工安装孔或者焊接固定耳，不需要提前做预设的安装结构，提升了零件的通用适配性。

　　很多工程师在做阀组设计的时候，往往把精力都放在阀体本身的参数选型、密封结构设计上，对这类辅助支撑零件的设计比较随意，要么直接随便选个圆钢切一段就用，要么照搬其他项目的尺寸不做校核，实际现场运行时，很多阀组的密封泄漏、安装偏移问题，根源都在这类辅助支撑零件的设计不到位上。比如曾经遇到过的现场案例，某蒸汽管线上的减压阀因为支撑件长度不足，支撑点偏向阀体一侧，运行三个月后出现阀体倾斜，法兰密封面出现缝隙导致蒸汽泄漏，停机检修更换了匹配长度的支撑托盘后，问题才彻底解决。这类零件虽然结构简单，但是在设计时同样需要结合实际的安装载荷、空间边界、加工工艺来综合考量，不能因为结构简单就忽略设计校核。

　　这个托盘的结构设计还有一个细节，就是圆柱主体和端部平封的连接位置做了微小的圆角过渡，没有采用直角衔接，这是为了避免应力集中，在承受交变振动载荷的时候，直角位置很容易出现疲劳裂纹，微小的圆角过渡可以大幅提升零件的疲劳强度，延长在振动工况下的使用寿命。整体结构没有采用空心管的设计，也是考虑到支撑场景的载荷需求，实心圆柱的抗弯曲能力比同外径的空心管更强，虽然重量会有所增加，但是作为固定安装的支撑件，重量的影响可以忽略，优先保证结构强度才是核心需求。在安装的时候，这个托盘一般是水平布置在减压阀阀体的下方，端部平端面和安装基座通过螺栓或者焊接固定，圆柱面和阀体底部的支撑面贴合，传递阀体的重量到基座上，同时限制阀体在垂直于管线方向的位移，避免因为管线振动导致阀体出现横向偏移。
