工业流体管路配套加热器处理结构设计

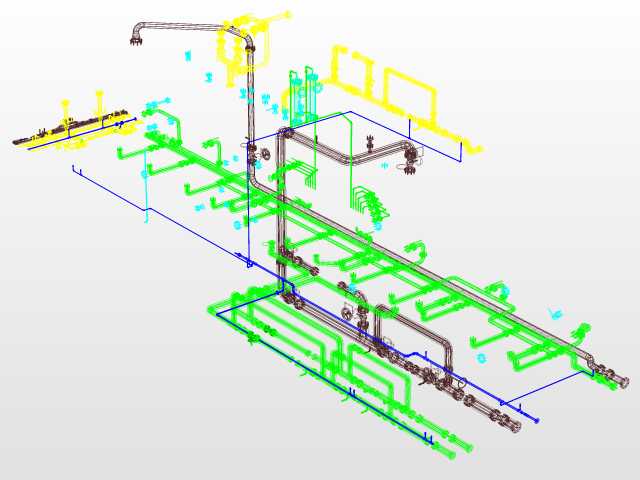

　　在化工流体输送、暖通供水、工业制程管路系统中，减压阀后端的介质温度控制一直是容易被忽略的工况节点，不少现场出现过减压后介质温降过大导致析晶、粘度上升甚至冻堵管路的问题，这款加热器处理结构正是针对这类减压阀下游配套场景做的定向设计。从实际落地的工况来看，该结构主要适配公称通径DN15到DN50的中低压减压阀后端安装位，安装边界预留了和标准法兰对接的螺栓孔位，整体轴向安装长度控制在320mm以内，径向最大外轮廓尺寸不超过110mm，不需要额外改动原有管路的支撑结构，直接串接在减压阀出口端即可完成装配，适配现场常见的水平、垂直管路走向，安装时不需要额外制作异形转接件。

　　设计过程中首先考虑的是介质流道的均温性，没有采用传统的单侧贴壁加热结构，而是将加热流道设计成螺旋扰流形式，介质从减压阀流出后进入加热腔体，会沿着螺旋导槽逐步流动，全程和加热壁面充分接触，避免出现局部介质未被加热就直接流出的短路问题，同时扰流结构也能降低介质对加热壁面的直接冲蚀，延长部件的实际使用寿命。腔体的壁厚经过强度校核，在1.6MPa的额定工作压力下，壁厚留足了1.5倍的安全余量，密封面采用和减压阀一致的金属缠绕垫片密封结构，和上游阀门的密封标准统一，现场维护时不需要单独准备特殊密封件。

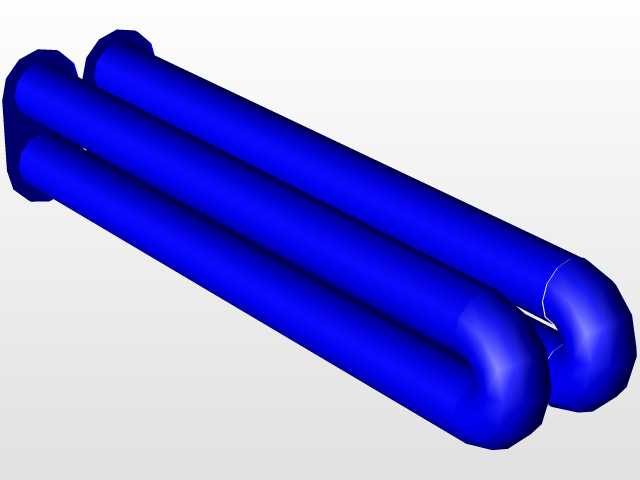

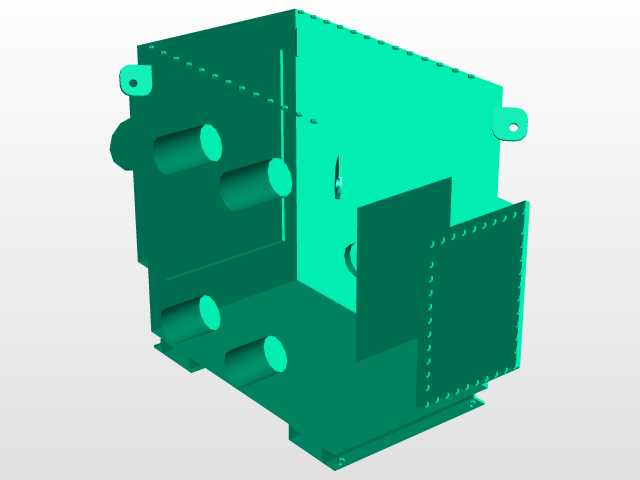

　　从功能特性来看，该结构的加热功率匹配减压阀常见的流量区间，在介质流速不超过2m/s的工况下，可以将减压后温降超过15℃的介质回升到工艺要求的温度区间，避免低温介质导致的后端仪表测量失准、管路密封件冷缩泄漏等问题。结构上做了分体式设计，加热芯体和外部流道壳体可以单独拆卸，当加热元件达到使用寿命需要更换时，不需要将整个结构从管路上拆下，只需要打开端部的压盖就可以抽出芯体更换，大幅降低现场维护的停机时间。

　　在外形尺寸的细节处理上，结构外部预留了温度传感器的安装接口，位置选在介质流出端的流道中心处，可以直接采集实际流出介质的真实温度，避免壁温检测带来的测量误差，接口采用标准M12*1.5的螺纹规格，适配工业现场常用的铂电阻温度传感器，不需要额外加工转接头。同时结构外表面做了圆弧过渡处理，没有尖锐的棱角，避免现场安装维护时出现磕碰划伤的问题，外部的保温层安装位预留了15mm的厚度空间，用户可以根据现场环境温度自行加装保温材料，减少热量向环境的散逸，提升加热效率。

　　实际选型时需要注意，该结构的安装位置要和减压阀出口保持至少5倍管径的直管段距离，避免减压阀出口的紊流直接冲击加热芯体，导致芯体长期受交变应力出现损坏。流道内部的表面粗糙度控制在Ra1.6以内，减少介质流动的阻力损失，不会因为串接该加热结构导致整个管路的压损超过工艺允许的范围。针对不同的介质特性，结构的过流部件材质可以适配普通碳钢、304不锈钢两种常用选项，分别对应普通水介质和弱腐蚀性化工介质的使用场景，密封件也可以根据介质温度选择丁腈橡胶或者氟橡胶材质，覆盖-10℃到120℃的介质工作温度区间。

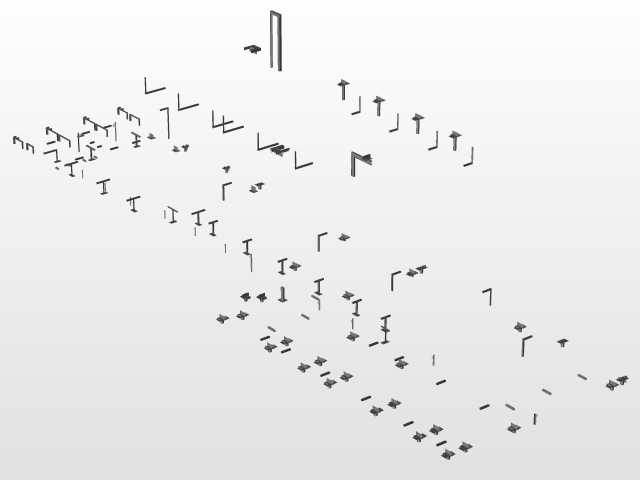

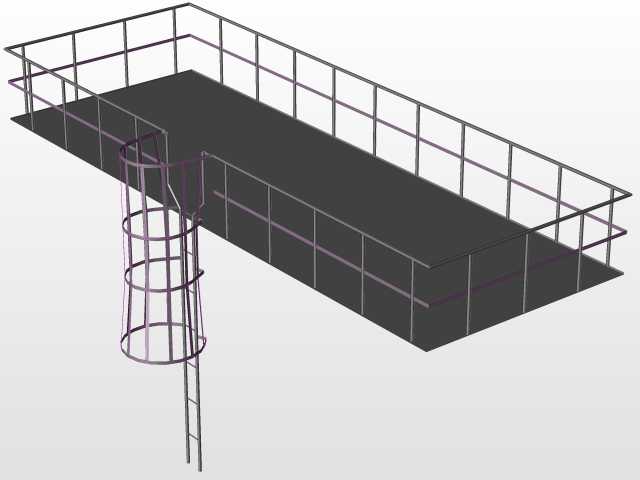

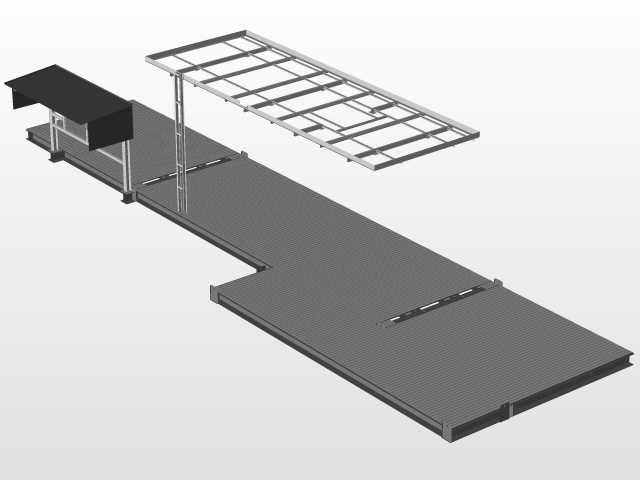

　　从建模的细节来看，整个结构的装配关系完全按照实际加工装配逻辑搭建，所有的配合面都留了合理的公差间隙，螺栓连接的位置都做了对应的沉孔或者通孔处理，没有出现干涉问题，加热芯体的走线位置也预留了专门的防水接线腔，接线腔的防护等级可以达到IP65，适配车间、户外等不同安装环境的防水防尘要求，避免现场淋水、积尘导致的电气故障。
