钳工水平测量工装三维结构设计

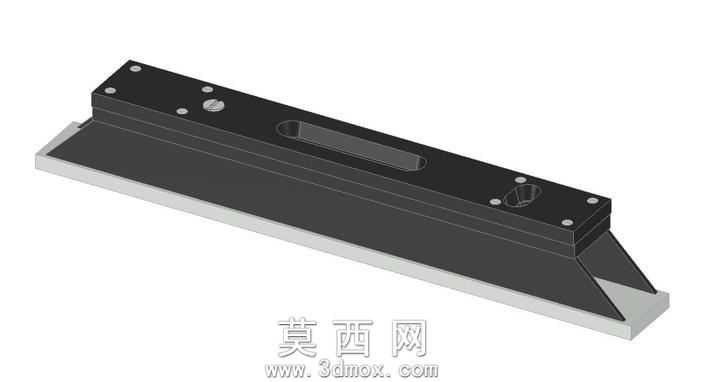

本作品为钳工水平测量工装的三维参数化建模成果，整体采用长条形对称式结构布局，建模阶段首先完成基准面的搭建，以工装底部的V型定位面为核心装配基准，依次向上构建主体支撑座、顶部安装板、侧边加强筋等核心结构件。建模过程中对各部件的配合公差做了预留设计，主体支撑座采用斜撑式加强结构，在保证整体刚性的同时有效降低工装自重，顶部安装板均匀布置多组定位安装孔，可适配不同规格的水平检测元件的安装固定需求。材质渲染阶段，主体支撑结构采用哑光磨砂黑色金属材质，还原铸铁工装的真实质感，底部定位基准面做了高亮金属切削面的材质区分，侧边加强筋与主体做一体化材质衔接，安装孔位做内凹倒角的细节处理，还原真实机加工的工艺特征。结构设计上充分考虑钳工现场的使用场景，底部V型定位面可适配平面、圆柱面等多种被测表面的定位需求，顶部预留的手持凹槽符合人体工学设计，方便操作人员现场取放与移动调整，整体结构无多余冗余设计，各部件之间采用一体化建模方式保证结构强度，同时对边角位置做了倒圆角处理，避免使用过程中出现磕碰划伤的情况。设计思路围绕钳工现场水平检测的实际需求展开，摒弃了复杂的多余结构，以实用可靠为核心设计原则，在保证测量基准精度的前提下，尽可能简化整体结构，降低加工制造的难度与成本，整体模型结构完整，细节还原度高，可直接用于工装加工的参考图纸、钳工教学演示素材或者五金工具类的三维展示素材使用。
