带法兰连接结构的90度弯头管件设计

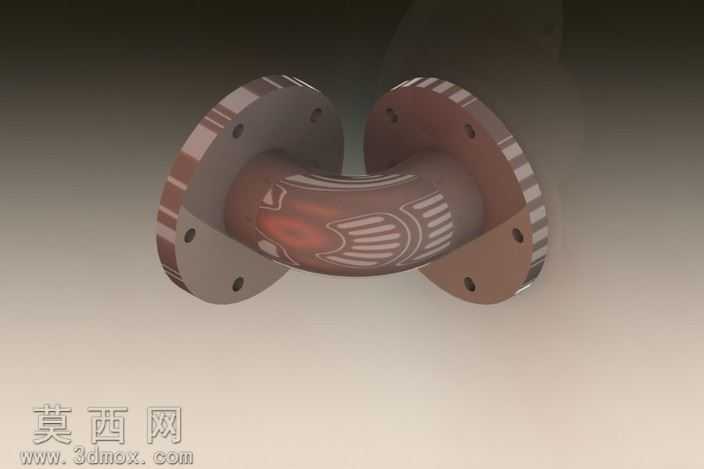

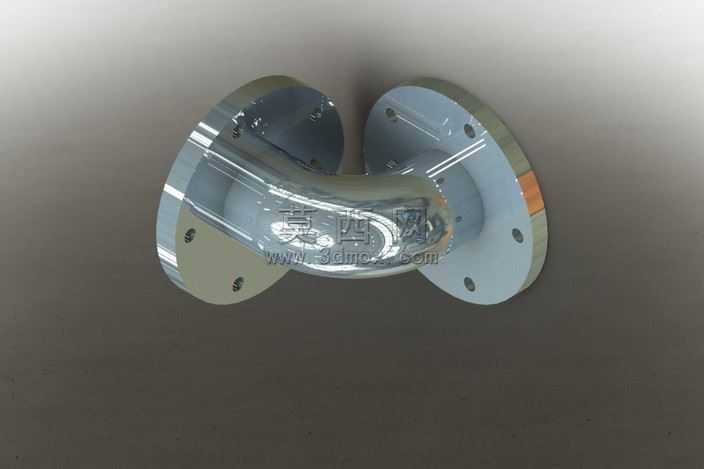

该作品为管路系统中常用的90度法兰连接弯头，建模过程以SolidWorks为核心工具，首先通过草图绘制确定弯头的曲率半径、通径尺寸以及两端法兰的外径、螺栓孔分布参数，采用扫描特征生成弯头的主体流道结构，保证管路转弯处的内壁顺滑过渡，减少流体输送过程中的阻力损耗。两端的法兰结构采用拉伸与阵列特征完成，精准定位每一个螺栓连接孔的位置，同时对法兰的密封面做了凸起结构设计，保障管路连接后的密封性能。材质配置上，主体弯头与法兰均赋予金属红铜质感的材质，通过调整材质的粗糙度、反射率参数，还原金属构件的真实质感，表面添加的标识纹理采用包覆特征实现，既不破坏构件的整体结构强度，又能清晰呈现标识内容。渲染阶段采用三点布光方案，主光源从斜上方打亮构件主体，辅光源补全暗部细节避免出现死黑区域，背景采用渐变中性色突出金属构件的轮廓与质感，同时添加柔和的环境反射效果，让金属表面的光影过渡更加自然真实。设计过程中充分考虑了该类弯头的实际使用场景，法兰的厚度、螺栓孔的间距均参照通用管路连接标准设定，弯头的壁厚根据常规管路承压需求做了均匀化处理，避免局部应力集中的问题，整体结构兼顾了安装便捷性与使用可靠性，可直接用于管路系统的装配模拟、工程演示以及生产加工的参考依据，能够适配给排水、工业流体输送等多种场景的管路转向连接需求。
