户外张拉膜钢结构遮阳棚设计方案

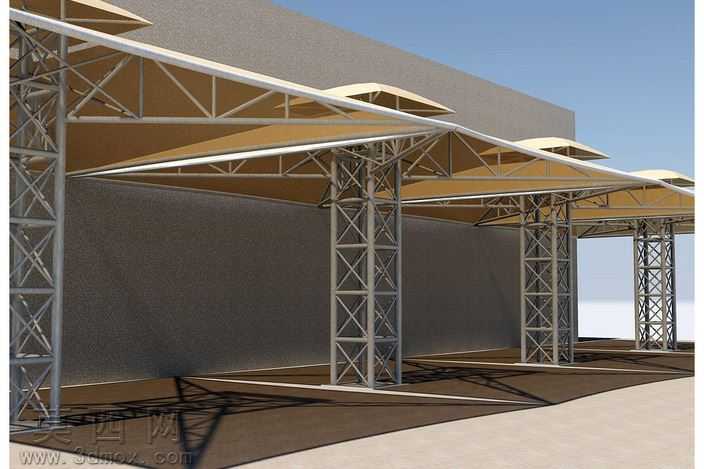

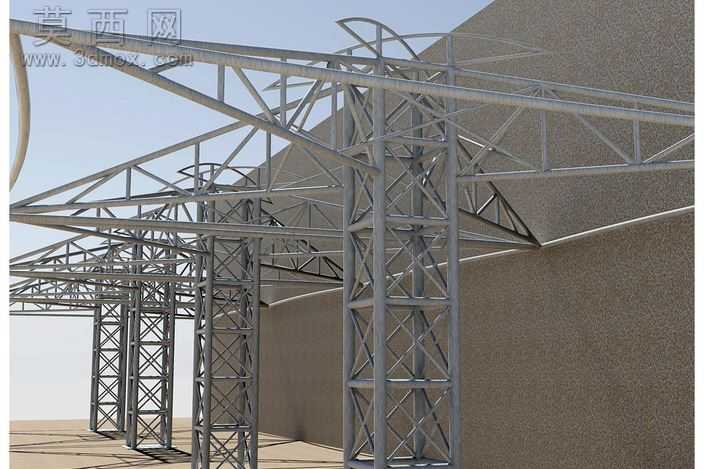

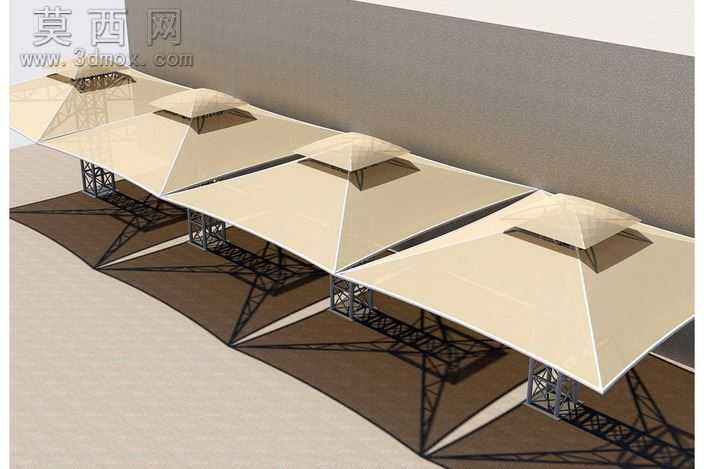

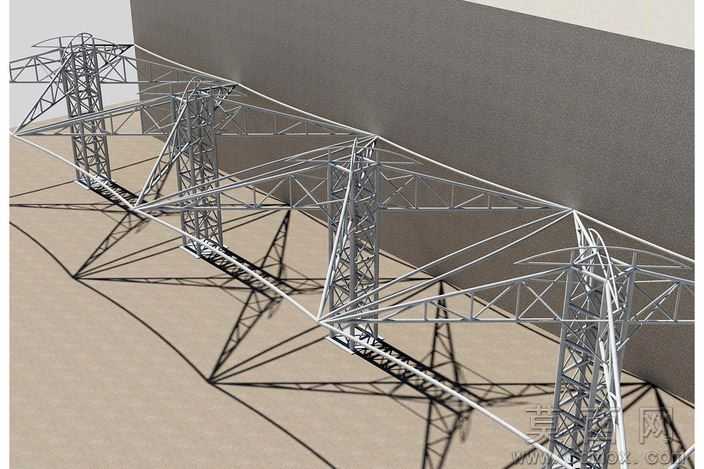

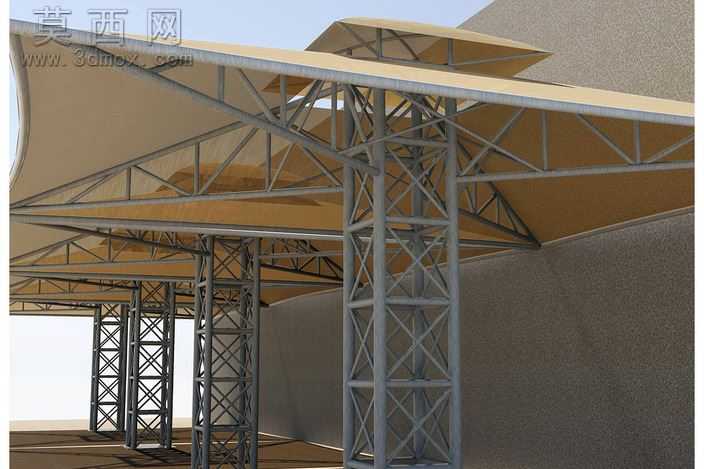

本作品为户外张拉膜钢结构遮阳棚三维模型，整体采用模块化设计思路，依托三维建模软件完成全参数化构建，可根据实际场地尺寸灵活调整跨度与立柱间距。模型结构层面，主体支撑采用格构式钢桁架立柱，立柱由多根方管焊接成型，腹杆采用交叉斜撑布局，在保证结构抗风、承重性能的同时最大化降低自重，顶部承重梁为三角形截面空间桁架，沿棚体延伸方向连续布置，桁架节点均做了精细化建模还原真实焊接连接细节，多组桁架平行排布形成稳定的顶部受力体系。膜材部分采用张拉式织物结构，建模时通过曲面放样功能生成流畅的起伏膜面，膜面边缘设置收边构造，通过张拉节点与顶部桁架连接，模型还原了膜材自然下垂的张力形态，同时在膜面顶部设置了多组小型凸起式通风构造，既提升棚内空气流通性，也丰富了顶部造型层次。材质渲染层面，钢结构部分赋予哑光银灰色金属材质，还原钢材真实的磨砂质感与金属反光特性，膜材部分赋予半哑光米黄色防水织物材质，调整材质的透光率与粗糙度参数，模拟真实张拉膜遮阳不遮光、柔和漫反射光线的视觉效果，地面部分分别赋予硬质铺装与沥青地面材质，添加真实环境光影，模拟晴天自然光下棚体投射的清晰阴影，整体渲染效果贴近实际建成后的视觉表现。设计过程中充分考虑户外设施的实用性，棚体整体挑出长度充足，可覆盖大面积遮阳区域，立柱均布置在场地边缘不占用内部使用空间，结构受力经过合理推演，可适配停车场、户外休憩区、厂区通道等多种户外场景的遮阳挡雨需求，模型各部件均为独立可编辑参数，可直接导出用于方案演示、结构验算或施工参考。
