六轴多关节工业机械臂结构设计

项目分类:工业机器人 发布时间:2024-12-10 ID:840563
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计
  • 六轴多关节工业机械臂结构设计

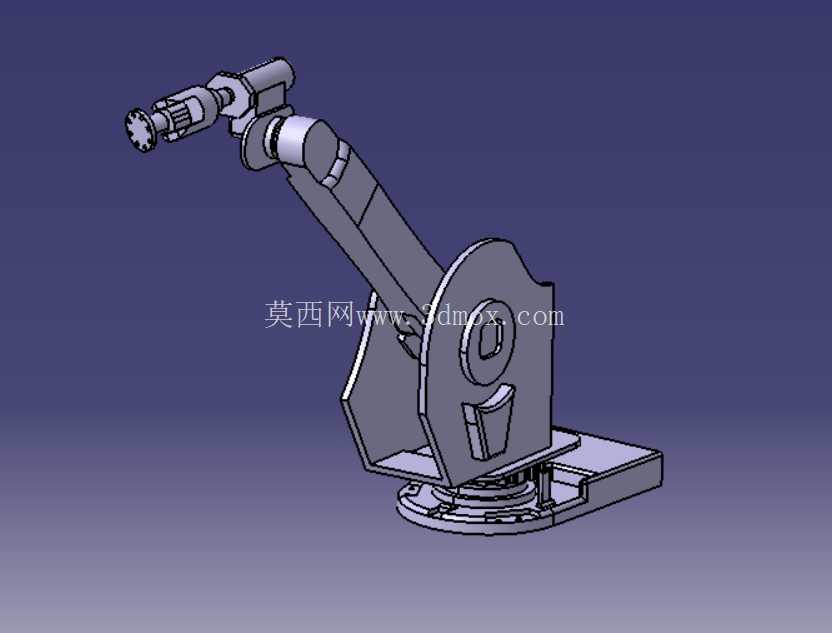

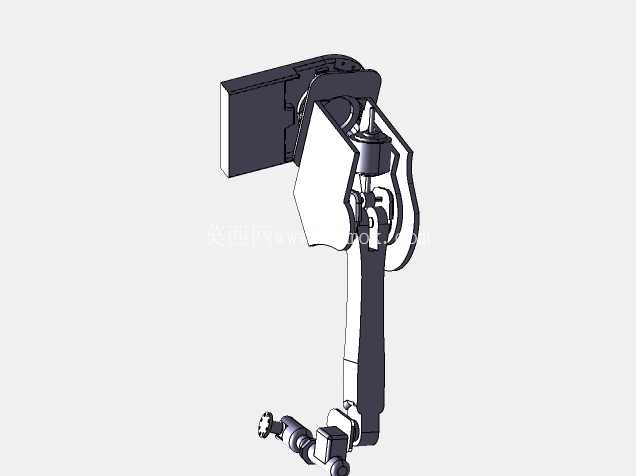

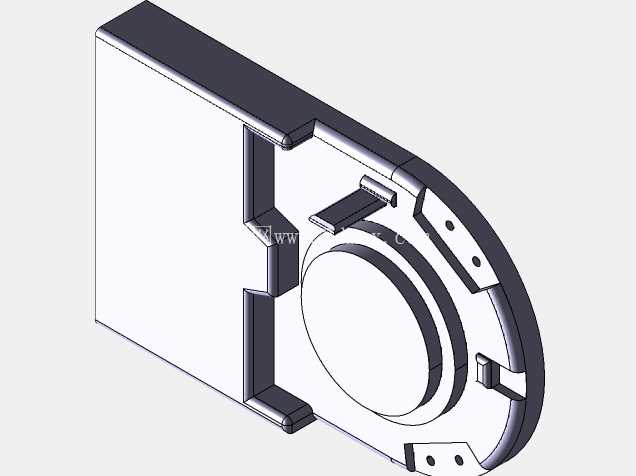

  从关节布局来看,六个旋转轴的自由度分配完全遵循工业作业的运动逻辑:腰座关节承担整臂的水平回转动作,回转范围覆盖正负170度,足够应对相邻两个工位的作业切换,不需要额外增加外部转台就能完成跨工位的物料转移;大臂关节负责垂直方向的俯仰抬升,臂体采用了变截面的箱型结构,在保证刚性的前提下尽可能削减冗余重量,毕竟大臂的自重会直接影响腰部关节的负载扭矩,建模时特意在大臂内部预留了走线腔,所有伺服电机的动力线、编码器线都可以从臂体内部穿过,避免外部走线在高速运动时出现勾挂、磨损的问题,这也是现场运维时最容易被忽略的细节,很多早期的外走线机械臂在运行半年后就会出现线缆外皮破损的故障,内走线的结构设计能大幅降低这类运维成本。这款六轴多关节机械臂的结构设计,核心围绕工业现场的柔性作业需求展开,在做三维结构搭建时,最先敲定的是末端负载与作业半径的匹配关系,毕竟不同产线的工位边界差异极大,比如3C电子装配工位的安装空间往往局促,而汽车零部件焊接工位又需要足够的臂展覆盖多工位焊点,因此底座的安装孔位采用了通用化的矩形排布设计,兼容市面主流的地面固定、龙门倒挂、滑轨侧装三种安装方式,安装面的平面度公差在建模时就预留了0.02mm的加工余量,避免现场安装时出现定位偏差。

  小臂关节的俯仰与回转动作主要负责调整末端执行器的作业姿态,关节处的密封结构采用了迷宫式密封设计,能阻挡焊接飞溅、切削液、粉尘进入关节内部的轴承与传动部件,适合在焊接、打磨、上下料这类工况相对恶劣的场景使用,不需要额外加装复杂的外防护套就能满足IP54左右的防护等级。末端法兰的连接尺寸遵循通用工业机械臂的接口标准,可快速适配夹爪、焊枪、吸盘、打磨头等不同的执行工具,法兰端面的定位销孔精度控制在H7级,更换工具时的重复定位精度能控制在0.05mm以内,满足绝大多数精密装配的精度要求。

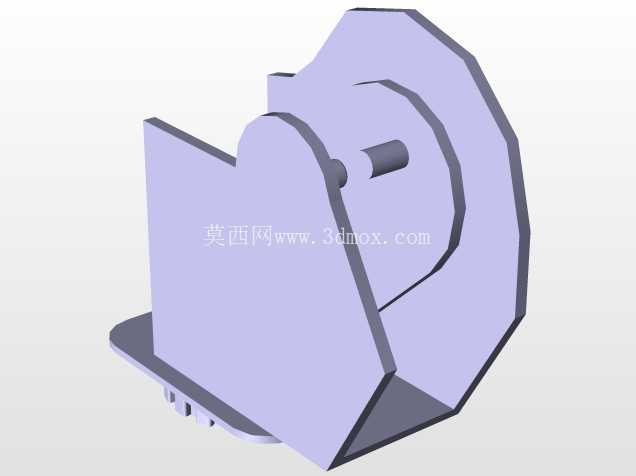

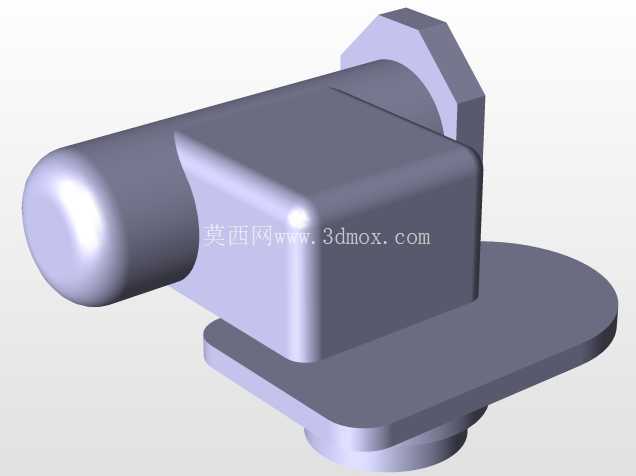

  在做运动干涉校验时,特意模拟了极限姿态下的臂体碰撞情况,比如大臂完全俯下、小臂完全折回的收纳姿态,各关节之间预留了至少10mm的安全间隙,不会出现臂体互相磕碰的问题,同时也给关节处的伺服电机、减速器预留了足够的散热空间,长时间连续运行时不会因为热量堆积导致电机过热报警。底座的整体高度控制在合理范围内,既保证了腰座内部伺服电机与谐波减速器的安装空间,也不会因为底座过高导致整臂的重心上移,提升高速运行时的稳定性,固定底座的螺栓采用M16规格,按照最大负载下的倾覆力矩计算,螺栓的预紧力足够承受1.5倍额定负载下的冲击载荷,即使是高速搬运工况下也不会出现底座松动的问题。

  从实际应用场景来看,这款机械臂可以覆盖汽车零部件的弧焊、点焊作业,3C行业的精密零件装配、螺丝锁付,物流行业的分拣码垛,以及铸造行业的上下料、打磨去毛刺等多种工序,不同场景下只需要更换末端执行器、调整运动控制参数即可,不需要对机械结构做大幅改动。建模时所有的传动部件都按照实际选型的标准件尺寸搭建,包括谐波减速器的安装位、伺服电机的连接法兰、轴承的配合公差,结构工程师拿到模型后可以直接导出工程图做生产加工,不需要再做二次的结构校核,各关节的走线槽位置也预留了足够的弯曲半径,线缆在关节回转时不会出现过度弯折的情况,能延长线缆的使用寿命。臂体的外观曲面做了顺滑过渡处理,没有突兀的棱角,一方面是避免积灰,方便日常清洁维护,另一方面也能减少高速运动时的风阻,提升运行的平稳性。
