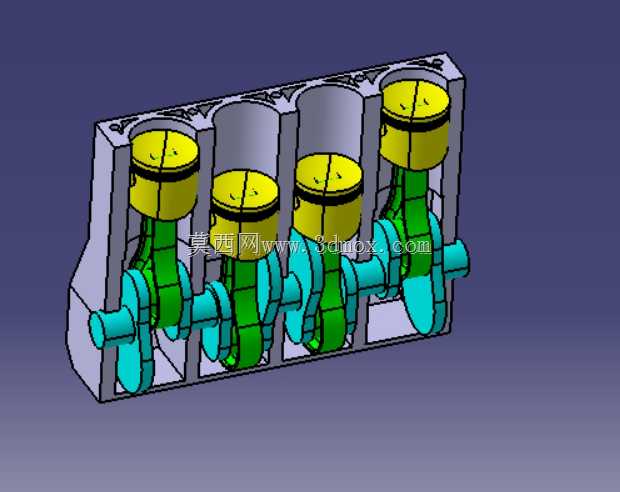

直列四缸发动机曲柄连杆机构剖切展示

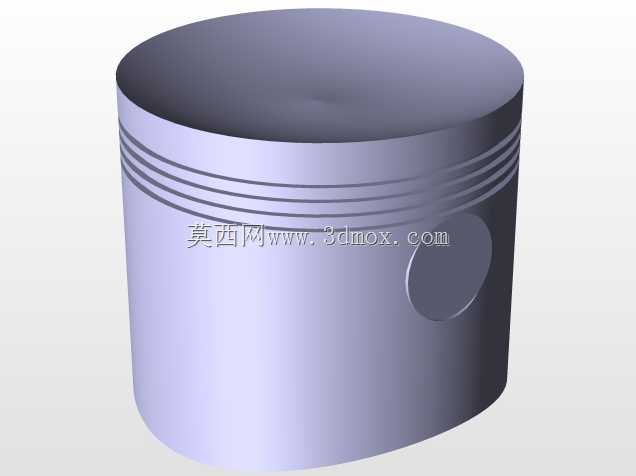

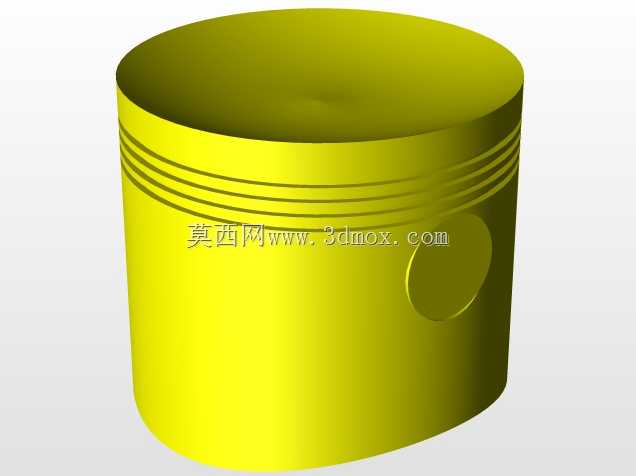

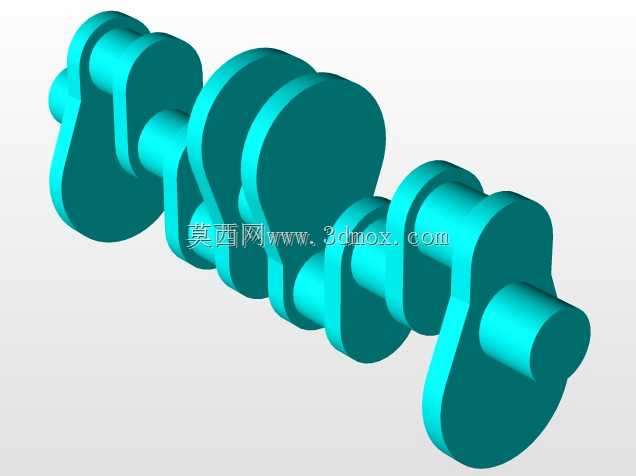

这套直列四缸动力单元的剖切结构，主要面向内燃机研发教学、动力总成匹配选型、维修实训教具开发等场景使用，能够直观呈现往复式动力转换的完整机械逻辑。从实际用途来看，该结构是乘用车、小型工程机械、非道路移动机械中最常见的四冲程动力核心，承担化学能到旋转机械能的转换输出，为整车或整机提供持续动力源。模型采用半剖展示形式，完整保留了气缸体、活塞组、连杆、曲轴的装配关系，没有做多余的简化处理，能够清晰看到各部件的运动干涉边界与配合间隙设计逻辑。设计过程中优先考虑了直列布局的平衡性，四个气缸沿曲轴轴向等距排布，相邻气缸工作冲程错开180度曲轴转角，以此降低二阶往复惯性力带来的整机振动，曲轴的平衡块配重经过对应匹配，能够抵消活塞连杆组往复运动产生的不平衡力矩。从安装边界来看，直列四缸的布局相比V型结构更紧凑，横向占用空间更小，能够适配前置前驱、前置后驱等多种动力布置形式，气缸体的安装孔位、曲轴输出端的连接尺寸都遵循常规量产机型的通用设计规范，可直接用于动力舱布局校核、周边附件安装间隙验证。功能特性上，模型完整还原了活塞环槽、连杆小头衬套、曲轴主轴颈、曲柄销的结构细节，能够直观展示进气压缩做功排气四个冲程中，活塞上下往复运动通过连杆转换为曲轴旋转运动的完整过程，活塞顶部的燃烧室凹坑结构也做了还原，可用于讲解混合气燃烧的腔体结构。在结构设计思路上，气缸体采用集成式水道油道布局的简化展示，曲轴采用全支撑设计，每个曲柄销两侧都设置主轴颈，提升曲轴工作时的刚性，降低高转速下的挠曲变形，连杆采用斜剖式大头设计，方便从气缸上方完成活塞连杆组的装配拆卸，这些细节都贴合量产机型的实际工程设计逻辑，没有脱离实际生产的臆造结构。
