锥面斜齿传动零件结构设计

　　做传动结构设计的同行大多清楚，斜齿锥齿轮在相交轴动力传递场景里的不可替代性，尤其是在流体控制类阀件的减压调节机构中，这类零件的啮合精度直接决定了调压过程的平顺性与输出扭矩的稳定性。不同于常规直齿锥齿轮的瞬时线接触啮合特性，斜齿结构的齿向存在连续螺旋升角，啮合过程中轮齿是逐步进入、逐步退出啮合区间的，整套传动副的重合度远高于直齿结构，能有效降低高压差工况下阀件调节时的传动冲击，避免调压过程中出现的齿面磕损、压力脉动超标的问题。

　　从实际装配场景来看，这类斜齿锥齿轮多安装在减压阀的手动调节端与阀芯驱动端的相交轴位置，通常两轴轴线呈90度垂直交错，安装时需要严格保证节锥顶点的重合度，一旦出现轴向窜动或者安装距偏差，就会导致轮齿接触区偏移，轻则出现啮合异响、调节卡滞，重则造成齿面局部应力集中引发断齿故障。设计时首先要匹配传动比要求确定节锥角参数，结合阀件调节所需的输入扭矩计算轮齿的模数，齿宽的选取通常控制在节锥母线长度的三分之一以内，避免齿宽过大导致小端齿顶过薄，热处理后出现脆性断裂的问题。

　　齿形部分的螺旋角选取需要兼顾轴向力的方向与轴承承载能力，减压阀的调节机构多采用深沟球轴承作为支撑，螺旋角过大会导致轴向分力超出轴承额定载荷，加速轴承磨损；螺旋角过小则无法发挥斜齿传动的平稳性优势，通常这类阀用传动齿轮的螺旋角选取在35度左右，既能保证足够的重合度，又能将轴向分力控制在常规轴承的承载区间内。齿向修形是建模过程中容易被忽略的细节，实际加工与装配过程中必然存在一定的形位公差，在齿长方向做适量的鼓形修形，能让轮齿在受载变形后依然保持较为理想的接触印痕，避免边缘接触造成的早期点蚀失效。

　　从安装边界来看，这类齿轮的轮毂部分需要与调节轴做间隙配合，配合公差通常选取H7/h6，轮毂长度要略大于安装位置的轴段长度，保证锁紧螺母压紧时不会出现齿轮端面与相邻轴承端盖的摩擦。轮坯的背锥面需要与安装基准面保持垂直，端面跳动公差控制在0.02mm以内，避免装配后出现齿圈偏摆。齿顶圆的倒角处理也需要在建模阶段明确，去除齿顶锐边既能避免热处理时的应力集中，也能防止装配过程中锐边划伤密封件或者操作人员。

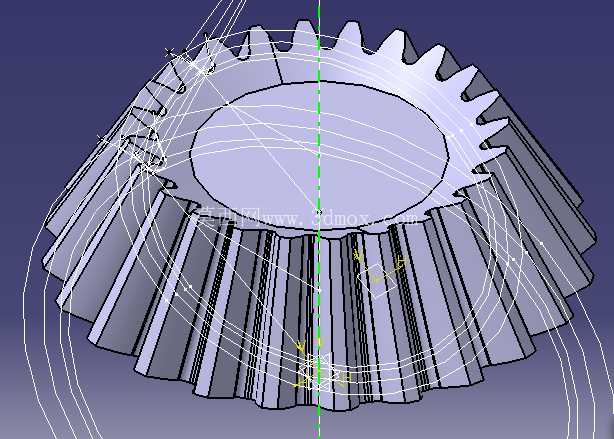

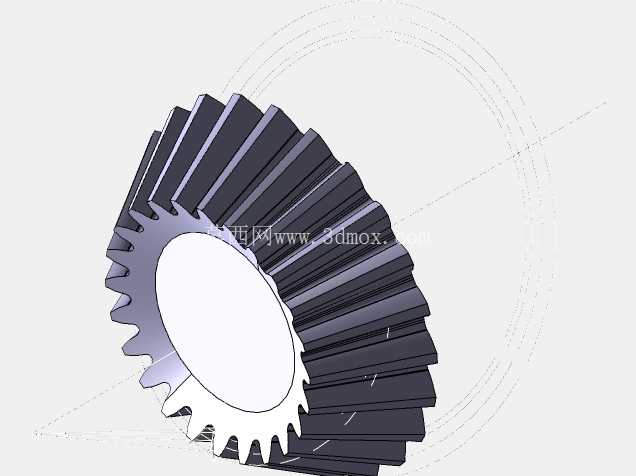

　　在实际工况中，减压阀的调节频率并不高，但长期处于承压状态，齿轮材料通常选取20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既能承受调节时的冲击载荷，也能保证齿面的耐磨性能。建模过程中需要准确还原齿面的渐开线与螺旋线轨迹，不能用近似圆弧替代渐开线齿形，否则后续做运动仿真时会出现啮合干涉，计算出的接触应力结果也会与实际情况存在较大偏差，无法给后续的强度校核提供准确参考。

　　很多新手在做这类锥齿轮建模时，容易忽略根切的校验，当齿数少于17且不做变位处理时，轮齿小端很容易出现根切问题，削弱轮齿的弯曲强度，设计时需要根据实际齿数选取合适的变位系数，既避免根切，也能平衡大小齿轮的弯曲强度，让整套传动副的使用寿命趋于一致。另外，齿轮的减重孔设计需要兼顾强度与轻量化需求，在轮毂与轮缘之间的辐板位置开设均匀分布的减重孔，孔边要做圆角过渡，避免应力集中，减重孔的数量通常选取4-6个，保证辐板的结构对称性，避免高速转动时出现动不平衡问题。
