大扭矩回转支承齿轮驱动装置结构

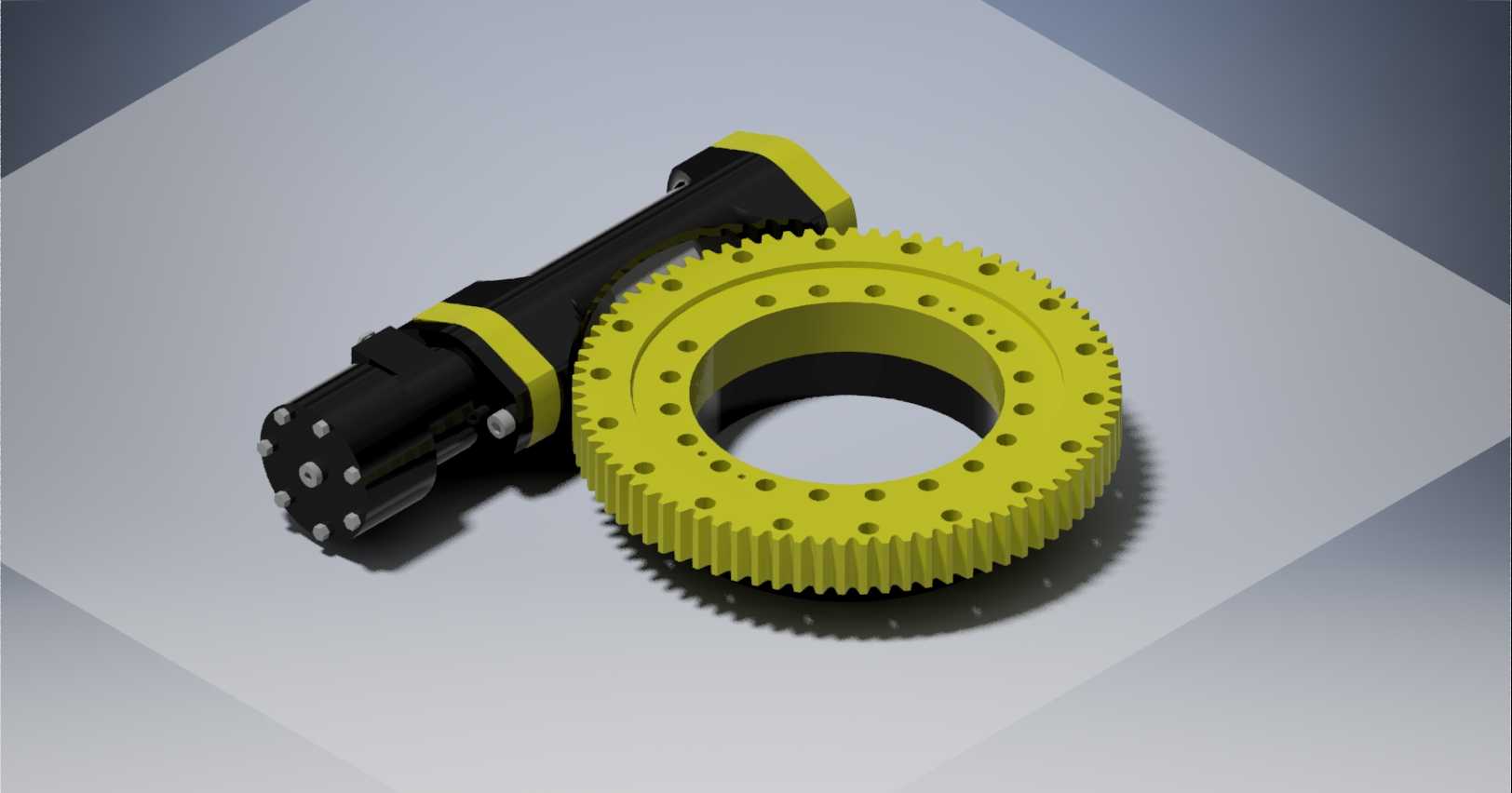

　　该套回转驱动结构主要面向需要低速大扭矩回转动作的工程装备，常见于挖掘机上车回转、起重机转台、工程机械属具、大型工装变位机构以及重载旋转平台。装置由带外齿的大直径回转支承齿圈和侧向布置的驱动单元组成，驱动端通过小齿轮与齿圈外啮合，将动力源输出的高转速小扭矩转化为齿圈端的低转速大扭矩，带动安装在支承端面上的工作部件完成连续回转或角度定位。

　　从结构布置看，大齿圈采用带安装孔的环形支承形式，端面均布多圈螺栓孔，既承担周向传动，又作为轴向承载和径向定位界面。外齿沿整圈加工，齿宽和齿顶圆尺寸按重载啮合设计，可承受驱动小齿轮持续啮合产生的接触应力。齿圈内部保留大直径中空区域，便于管路、电缆或中心轴穿过，这在转台类设备中非常关键，能够避免回转过程中拖拽线束，也为中央回转接头预留空间。

　　侧向驱动单元采用紧凑的长筒式布局，动力段、减速段和输出小齿轮沿轴线集成，外壳通过连接法兰固定在机架侧方。这种偏置驱动方式不需要占据回转中心位置，维护时可单独拆出驱动单元，而不必拆卸整个回转支承。驱动壳体与齿圈之间的中心距需要在装配时严格控制，中心距过小会导致齿侧间隙不足、运转卡滞和异常磨损，中心距过大则会产生冲击、回程间隙增大和齿面接触不良。实际建模时应保留调整垫片或偏心安装面，用于控制啮合侧隙。

　　安装边界方面，齿圈下端面与主机架支承面贴合，依靠螺栓预紧形成刚性连接；上端面用于安装工作平台、臂架或夹具。驱动单元的外轮廓向齿圈侧方伸出，布局时需确认其长度方向不与平台加强筋、护罩和管路发生干涉。齿圈周围还应预留润滑脂加注和密封维护空间，外啮合区域建议设置护罩，防止砂石进入齿面。

　　设计思路上，该结构重点平衡承载能力、输出扭矩和安装空间。回转支承不仅传递转矩，还要承受倾覆力矩，因此螺栓孔分布圆、齿圈厚度以及机架贴合面平面度都直接影响寿命。驱动端选型时需结合总传动比、启动扭矩、制动保持能力和工况冲击系数校核，不能只按静态负载估算。对于频繁启停、带载摆动或精确定位的场合，还应考虑制动单元、角度反馈元件以及消隙结构。三维建模过程中，齿圈、小齿轮、驱动壳体和安装法兰之间的配合关系需要完整表达，尤其要体现啮合间隙、安装孔位和外部轮廓包络，方便后续在整机布置中进行干涉检查与维护空间评估。
