微型数控铣床线性导轨滑块结构设计

　　在小型数控加工设备的传动导向体系里，这类适配微型数控桥铣床的导轨滑块组件，是保障进给运动精度的核心执行部件，日常主要承担工作台沿X、Y轴方向的直线往复运动承载与导向职能，常见于桌面级数控加工设备、小型精密雕铣设备的进给单元中，负责承载工装夹具与待加工工件的复合载荷，同时抵消切削过程中产生的径向、轴向颠覆力矩，避免运动过程中出现爬行、偏摆等影响加工精度的问题。从结构设计逻辑来看，该滑块采用分体式组合结构，主体承载段采用高刚性金属基体加工而成，上部预留的多组安装沉孔，用于通过内六角螺栓直接与设备运动工作台面刚性连接，孔位的位置度公差严格控制在0.02mm以内，保证安装后滑块基准面与工作台运动方向的平行度符合设计要求。

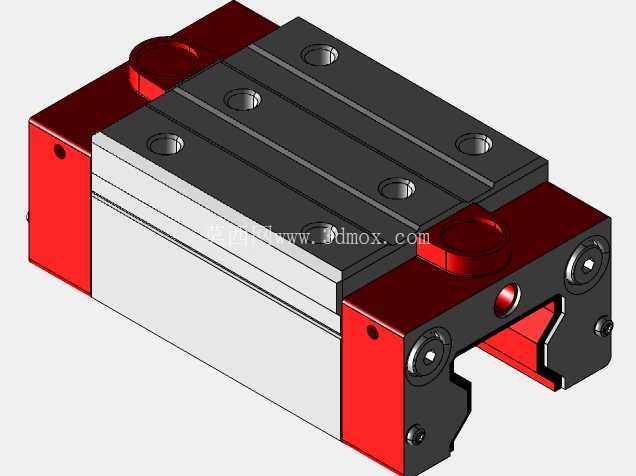

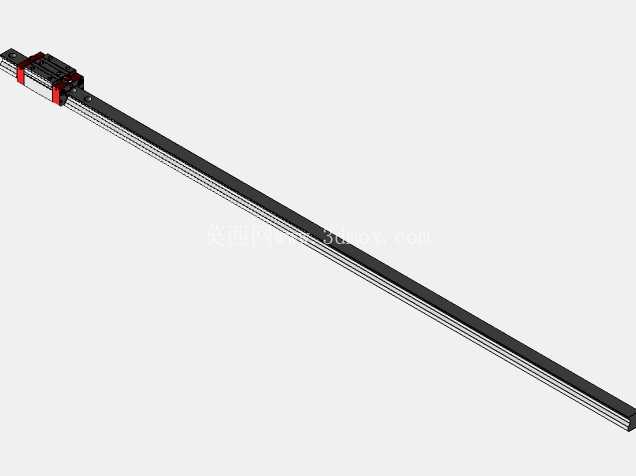

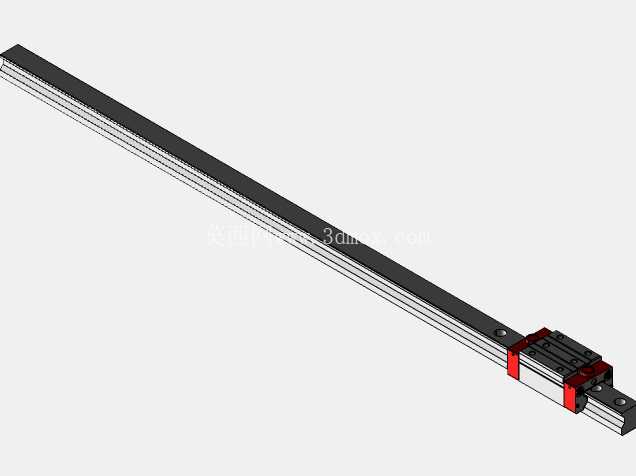

　　滑块两端的红色端盖结构内部集成了循环滚珠的回流通道设计，与导轨配合时，钢球可在滑块滚道与端盖回流槽之间形成无限循环运动，将传统滑动导轨的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，即使是低速进给工况下，也能有效避免粘滑现象出现，保障微小进给量的精准输出。滑块侧部设置的密封结构，可在设备加工过程中阻挡切削碎屑、切削液雾、粉尘等杂质进入滑块内部滚道，避免钢球与滚道面出现异常磨损，延长部件的实际使用寿命；侧部预留的注油接口可直接对接设备的自动润滑管路，定期向滚道内输送润滑脂，维持滚动摩擦面的润滑状态，降低长期运行的磨损量。

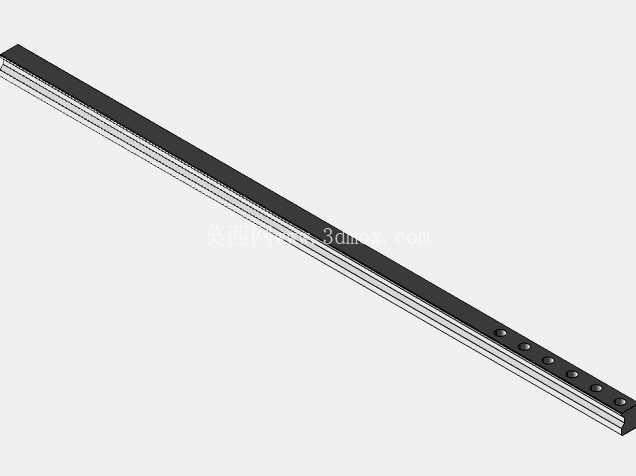

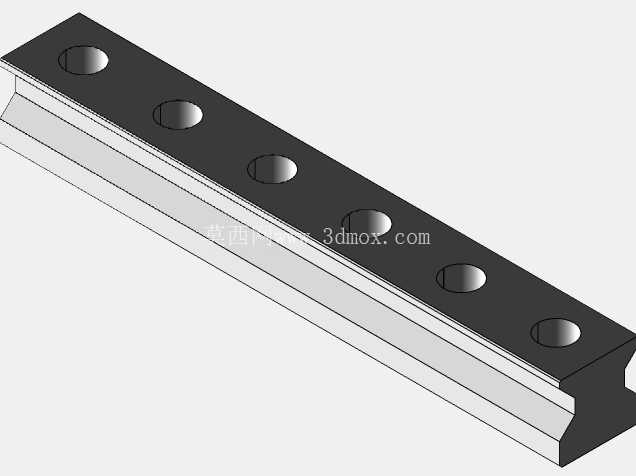

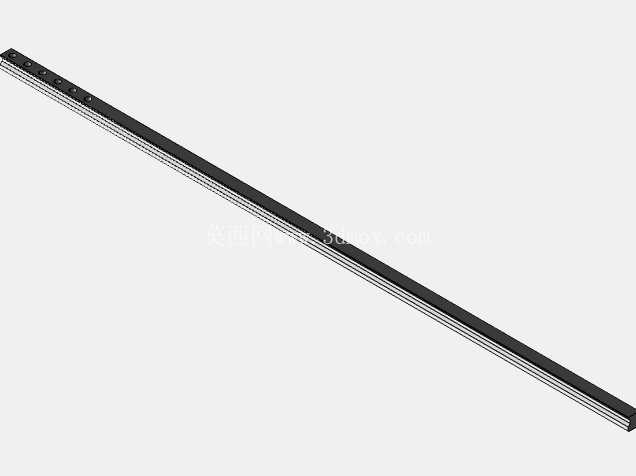

　　从安装边界维度考量，该滑块的整体外形尺寸适配微型设备的紧凑安装空间，下部的滚道型面与标准线性导轨的滚道完全匹配，安装时无需额外做定制化修配，仅需通过螺栓将滑块与运动部件锁紧、导轨与设备床身基准面贴合并打表校准平行度即可完成装配，安装过程中需注意控制螺栓的锁紧扭矩，避免因扭矩过大导致滑块基体出现微变形，影响运动顺畅度。在实际应用场景中，这类导轨滑块组件除了适配微型数控铣床之外，也可用于小型自动化检测设备、3D打印设备的运动导向单元，其承载能力可满足小型有色金属零件、非金属零件的铣削、钻削加工过程中的载荷需求，运动重复定位精度可控制在0.01mm级别，能够满足常规小型精密零件的加工精度要求。

　　设计过程中针对滑块的滚道接触角做了优化调整，采用45度等接触角设计，可同时承受来自垂直方向、水平方向的等额定载荷，对于加工过程中产生的各个方向的切削力都能提供足够的支撑刚性，避免切削颤振对加工表面质量的影响。滑块两端的缓冲结构可在运动到行程极限位置时，与设备的行程限位块接触时起到一定的缓冲作用，降低硬碰撞对滑块内部结构的冲击损伤，减少设备运行过程中的异响问题。
