HGR20型1000mm长度直线导轨结构

　　在各类需要精准直线往复运动的工业设备场景中，直线导轨始终是核心的导向承载部件，从普通的物料移栽输送线，到高精度的数控加工工作台，再到自动化装配工位的滑台模组，都能看到这类部件的身影。本次涉及的HGR20规格1000mm长度导轨，是中型负载直线传动场景里应用极广的一款型号，区别于微型导轨的轻载高速特性，也不同于重型滚柱导轨的大负载适配性，这款导轨刚好覆盖了10-50kg区间滑台负载的常规使用需求，在3C产品组装设备、小型激光打标机、桌面型数控雕刻机、包装线的推料机构上都能适配。

　　从结构设计来看，这款导轨采用了标准的四方型导轨截面，滚道为哥特式圆弧结构，这种滚道设计可以让钢球与滚道形成两点接触，在承受垂直方向、水平反方向的负载时都能保持均匀的接触应力，不会出现偏载时应力集中导致的导轨过早磨损。导轨本体的安装基面设计了标准的沉头安装孔，孔位间距遵循行业通用的安装尺寸规范，不需要额外做安装孔位的适配修改，就可以直接替换同规格的其他品牌同型号导轨，降低设备维护时的配件替换成本。导轨的安装基准边做了精密的倒角处理，安装时可以直接靠紧设备安装面的定位边，不需要反复打表调整导轨的直线度，只要按照规定的扭矩顺序锁紧安装螺丝，就能保证导轨整体的直线度精度满足常规设备的使用要求。

　　1000mm的总长度属于单根导轨的常规长度区间，既可以单根使用在行程不超过800mm的短行程滑台上，也可以通过导轨拼接的方式，用在更长行程的龙门移栽机构上，拼接时只要将两根导轨的对接端面做精准对齐，保证滚道的衔接处没有台阶，就不会影响滑块在拼接位置的通行顺畅度。从安装边界来看，这款导轨的宽度为20mm规格对应的标准宽度，安装时需要在设备安装面上预留出至少24mm的宽度空间，导轨安装面的平面度需要控制在0.02mm/1000mm以内，避免安装面不平导致导轨锁紧后出现变形，影响滑块的运行顺畅度和整体精度。导轨的高度方向尺寸也遵循通用规范，搭配同规格的法兰型或者方型滑块时，滑块的安装面高度保持统一，在做设备结构设计时不需要额外调整滑台的高度空间，就能完成传动部分的布局。在实际使用过程中，这类导轨需要搭配对应的润滑装置使用，定期在滚道内补充润滑脂，避免钢球和滚道之间出现干摩擦，延长导轨的整体使用寿命。导轨的两端可以根据使用需求加装防尘刮片，在有粉尘、切屑的加工场景中，阻挡杂质进入滚道内部，避免杂质卡入钢球循环路径导致滑块卡顿或者磨损加剧。

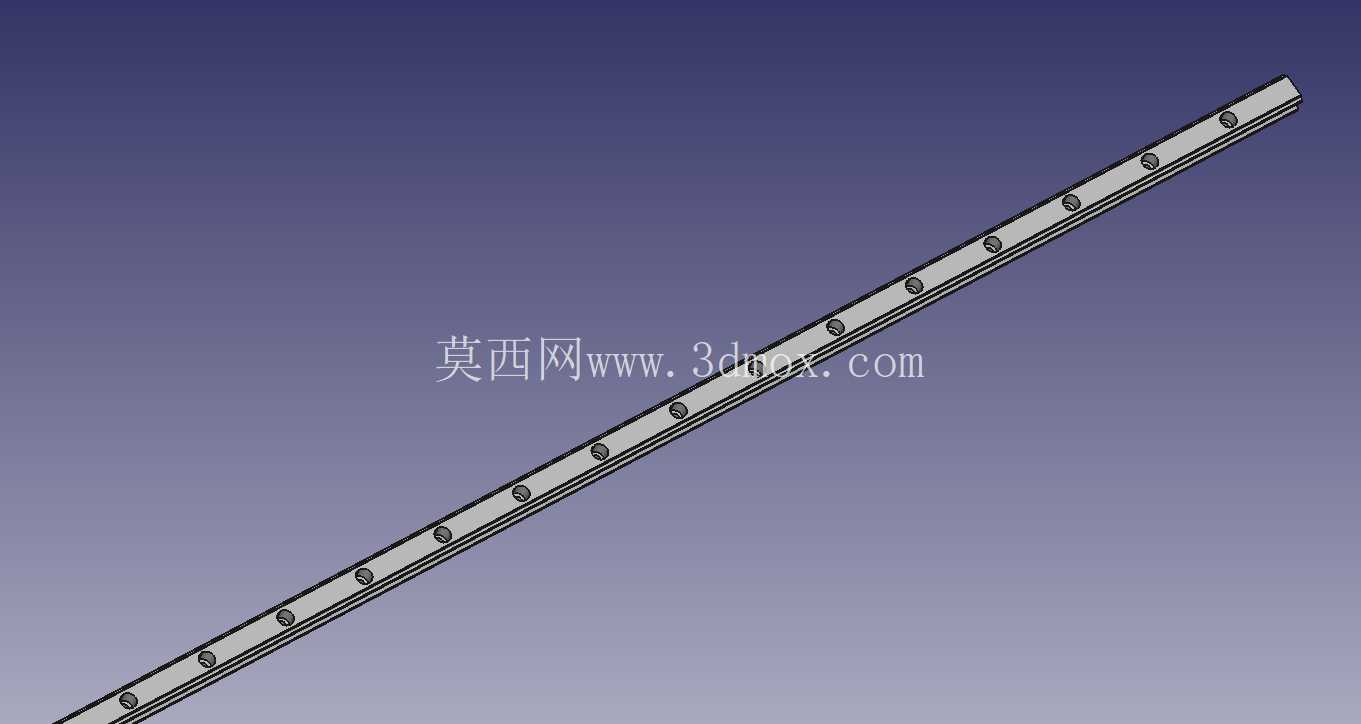

　　设计这款导轨的三维结构时，重点还原了导轨本体的滚道轮廓、安装沉头孔的尺寸位置、导轨两端的倒角细节，还有导轨基准边的精度特征，确保模型导入到装配环境中时，可以直接和对应的滑块模型完成装配配合，不会出现尺寸干涉或者配合间隙不合理的问题。在做设备整体结构校核时，可以直接调用这个模型来检查安装空间是否充足，导轨和周围的线缆拖链、传感器安装位、行程限位块是否存在位置冲突，提前在设计阶段规避装配干涉问题，减少后续加工装配时的修改成本。对于做非标自动化设备设计的工程师来说，这类标准件的精准三维模型可以大幅缩短设计绘图的时间，不需要自己从零开始绘制标准件的每一个细节，直接调用就能完成整体装配的布局，同时还能基于模型来生成对应的安装孔位加工图纸，保证加工出来的安装面和导轨的安装尺寸完全匹配。
