冲击式佩尔顿水轮机转轮结构设计

　　佩尔顿水轮机作为高水头小流量水力发电场景的核心动力转换部件，其转轮的结构设计直接决定了整个水力发电机组的能量转换效率与运行稳定性。不同于反击式水轮机依靠水流压能做功的原理，佩尔顿转轮完全通过自由射流冲击水斗完成动能到机械能的转换，这一工作特性决定了其结构设计必须围绕射流的精准承接、能量的无损失传递、水流的顺畅排出三个核心目标展开。

　　从实际应用场景来看，这类转轮多用于山区高落差引水式电站、小型分布式水力发电站点，部分工业余压能量回收场景也会采用同结构的小型转轮，将高压流体的余压动能转换为旋转机械能驱动后续负载。在这类工况下，水流经过喷嘴加速后形成高速柱状射流，精准冲击转轮外缘的水斗工作面，射流在水斗内完成流向折转后从两侧边缘排出，避免对后续进入的射流形成干扰，这就要求每个水斗的曲面曲率、出水边切口角度都要经过严格的水力计算匹配。

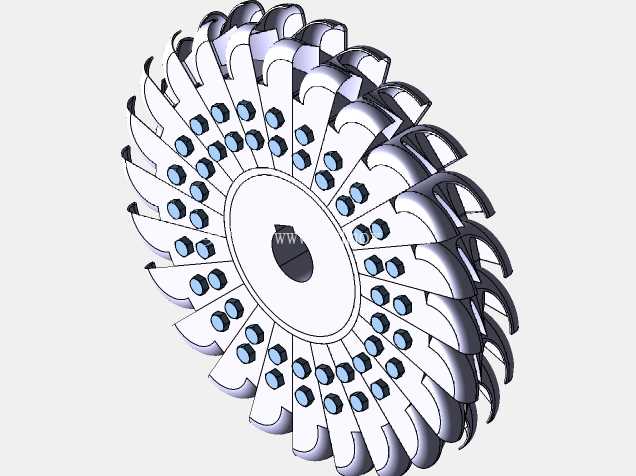

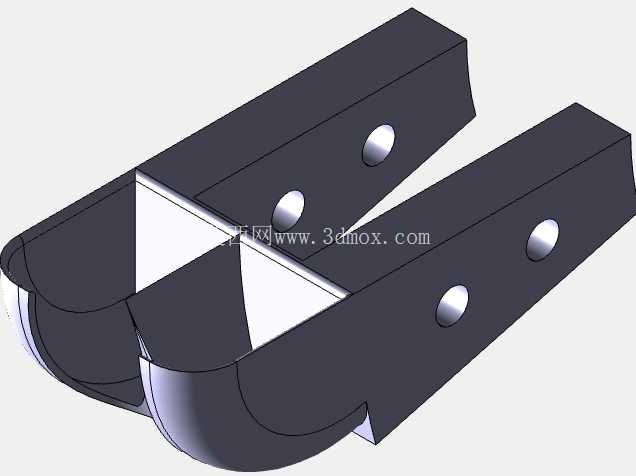

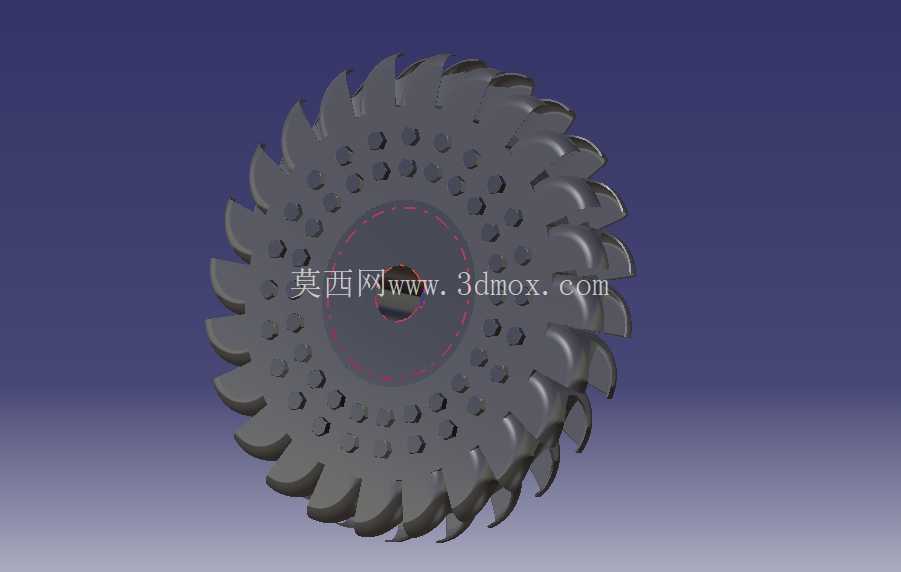

　　本次设计的转轮整体采用轮盘与水斗一体化的结构布局，沿轮盘圆周均匀布置双碗型水斗，每个水斗中部设置分水刃，将入射的射流均匀分流到两侧的斗体内腔，减少射流冲击时的侧向偏载。水斗的工作面采用光滑过渡的双曲面构型，能够引导水流沿曲面完成近180度的流向折转，最大程度将射流动能传递给转轮，同时水斗的出水边做了薄化处理，降低水流排出时的尾流扰动，避免尾水击打后续水斗背面造成额外的能量损失。

　　轮盘中心设置同轴安装孔，孔周均匀布置一圈连接定位孔，用于和发电机组的主轴进行法兰对接，安装孔的尺寸公差按照旋转部件的配合要求设计，保证转轮高速旋转时的同轴度，减少运行过程中的振动。轮盘本体采用等强度设计思路，从中心安装区域到外缘水斗根部的厚度做平滑过渡，既保证水斗根部在承受高频射流冲击时的结构强度，又尽可能降低转轮整体的转动惯量，减少机组启停过程中的惯性冲击。

　　从安装边界来看，转轮的外径尺寸需要匹配对应装机容量下的喷嘴射流直径，保证射流能够完全作用在水斗的最优冲击区域，不会出现射流偏出水斗或者击打在轮盘端面的情况；转轮的轴向宽度需要匹配喷嘴的布置数量，多喷嘴布置的机组需要保证相邻喷嘴的射流不会在水斗表面发生干涉，同时转轮与机壳内壁之间要预留足够的间隙，避免高速旋转时水斗与机壳发生剐蹭，同时也要控制间隙大小减少机壳内的水流乱流对转轮的阻力。

　　在细节设计上，水斗与轮盘连接的根部做了大圆角过渡处理，避免长期交变载荷作用下出现应力集中导致的疲劳裂纹，这一点在高水头工况下尤为重要——高速射流的冲击是周期性的，每个水斗经过射流区域时都会承受一次瞬时冲击载荷，长期运行下应力集中位置很容易萌生疲劳裂纹，最终导致水斗断裂失效。分水刃的顶部做了圆弧钝化处理，避免尖锐边缘在含沙水流的长期冲蚀下快速磨损，延长转轮的大修周期。

　　整个转轮的结构对称性要求极高，所有水斗的外形尺寸、重量偏差都控制在极小的范围内，保证转轮整体的动平衡精度，否则高速旋转时产生的不平衡离心力会导致机组振动超标，损坏主轴轴承甚至影响整个厂房的结构安全。设计过程中需要对每个水斗的曲面做连续性校验，保证工作面没有曲率突变，避免射流在曲面内形成涡流造成能量损失，同时也减少局部区域的空蚀风险——当水流局部压力低于汽化压力时产生的空泡溃灭会对水斗表面造成点蚀，长期发展会破坏水斗的曲面形状，降低能量转换效率。

　　不同于常规的旋转机械部件，佩尔顿转轮的水斗排布密度也需要经过匹配计算：水斗数量过少会导致射流不能被连续承接，出现射流直接穿过水斗间隙的漏损情况；水斗数量过多则会增加转轮的重量，同时加大水斗出水边对射流的切割干扰，反而降低整体效率。本次设计的水斗数量经过水力优化，在保证射流全程被水斗承接的前提下，尽可能减少水斗数量，降低转轮的风阻与水阻损耗。

　　在实际选型适配过程中，这类转轮的安装接口需要和主轴法兰尺寸完全匹配，定位孔的节圆直径、孔位数量都要对应，同时要核算转轮的额定转速与发电机的额定转速匹配，避免额外加装变速机构增加传动损耗。转轮的整体重量也要和机组的轴承承载能力匹配，避免长期运行下轴承过载发热。对于高海拔地区的电站，还要考虑空气密度降低对转轮风阻的影响，适当优化水斗的背面形状，进一步降低旋转过程中的空气阻力损耗。
