倒置式曲柄滑块铰接传动机构

　　在起重机械、建筑施工设备以及民用启闭构件的传动设计中，倒置式曲柄滑块结构是解决小空间内回转运动与直线往复运动转换的常用方案，区别于常规曲柄滑块机构将滑块作为活动输出端的设计，这套结构将连杆作为接地固定构件，让曲柄与滑块的运动逻辑发生反转，滑块直接与曲柄形成铰接联动，能够在有限的安装空间内实现特定角度的摆动输出，适配需要小行程摆动驱动的作业场景。从实际应用场景来看，这类结构常被用于起重设备的铰接接头部位，配合反铲类作业装置的动作传递，也可用于公共场景中摆动门、启闭挡板的驱动结构，不需要额外配置长行程导轨，仅靠固定安装板上的铰接点位就能完成动力传递，相比常规滑块结构减少了直线导轨的加工与安装要求，在户外、多粉尘的作业环境下能降低异物卡滞的概率。

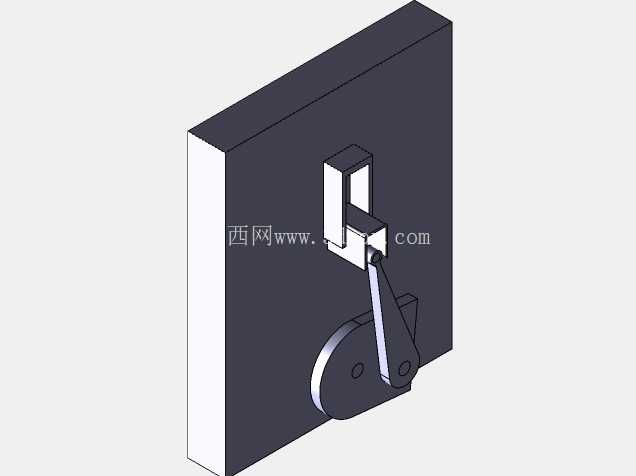

　　从功能特性上看，这套机构的运动副全部采用铰接转动连接，没有高副接触的滑动摩擦面，日常维护只需要对铰接销轴做定期润滑即可，传动过程中力的传递路径清晰，曲柄端输入回转动力后，通过中间连杆带动滑块端做定轨迹的往复摆动，输出端的摆动角度可以通过调整曲柄的偏心距、连杆的长度比例来灵活调整，不需要改动整体安装基座的尺寸，适配不同开度要求的门体或者不同摆幅要求的作业接头。设计过程中首先确定了安装基准为一块立式平板基座，所有铰接部件都直接固定在平板表面，不需要额外搭建支撑框架，安装时只需要将平板通过螺栓固定在设备的对应安装面即可，大幅降低了现场安装的对位难度。

　　基座上的固定铰接点位置经过运动仿真校核，确保机构在全行程摆动过程中不会出现死点位置，传动过程中连杆与曲柄、滑块之间的夹角始终处于合理受力区间，避免出现传动角过小导致的机构卡滞、受力恶化问题。外形尺寸上，整套机构的安装边界完全控制在立式平板的范围内，平板的厚度根据铰接部位的受力载荷做了对应加强，曲柄的偏心距根据所需的输出摆幅计算确定，连杆的长度匹配偏心距做了优化，确保运动过程中各部件不会与平板边缘、相邻安装部件发生干涉。铰接销轴的直径根据传递的最大扭矩做了强度校核，销轴与构件连接部位采用间隙配合，既保证转动灵活，又不会出现过大的旷量影响传动精度。

　　滑块部位的铰接点做了加厚处理，承受往复摆动过程中的交变载荷，避免长期使用后出现铰接孔磨损变形的问题。在实际选型适配时，只需要根据所需的输出摆幅、传递扭矩大小调整对应构件的尺寸参数，不需要改动整体的结构形式，安装孔位可以根据现场设备的安装面做灵活调整，适配不同设备的安装接口要求。这类倒置结构相比常规曲柄滑块的另一个优势是，运动过程中所有构件的运动轨迹都在安装平板的前侧，不会出现部件向后侧突出的情况，对安装空间的后侧深度没有要求，适合安装在墙面、设备外壁这类后侧没有预留空间的场景，比如厂房的侧开摆动门、小型起重设备的操作杆联动机构，都可以直接采用这类结构做动力传递，不需要额外预留后部的运动避让空间。
