SAE赛事大型沙滩车防滚架结构设计

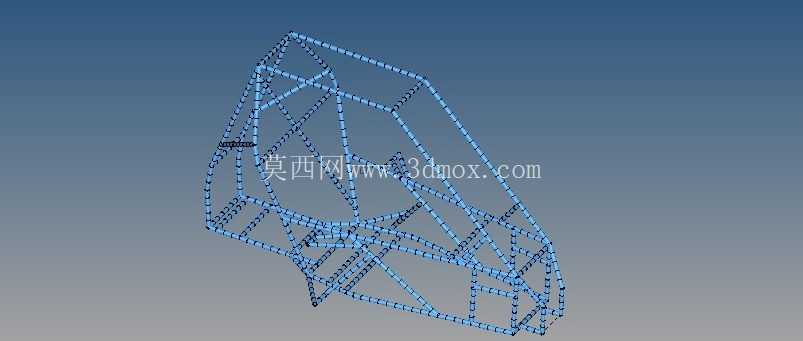

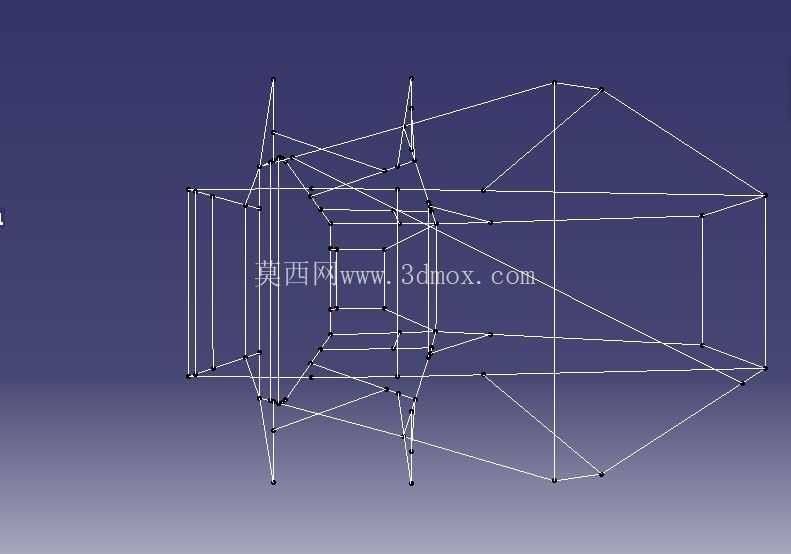

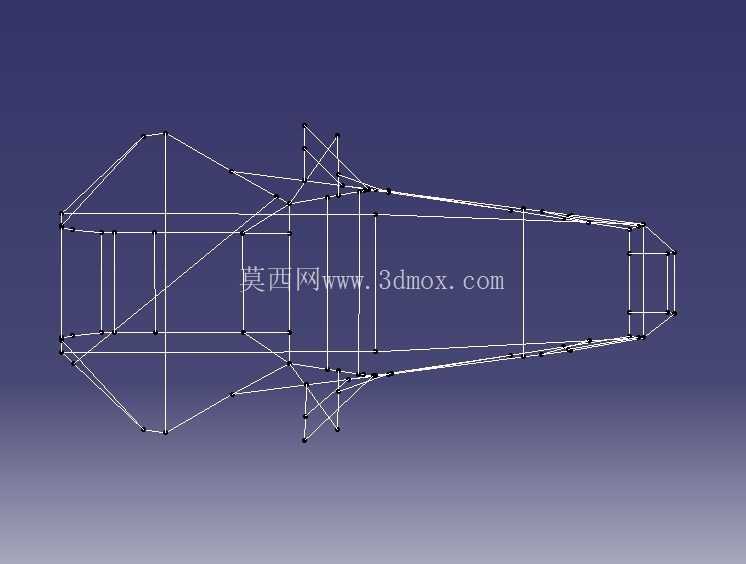

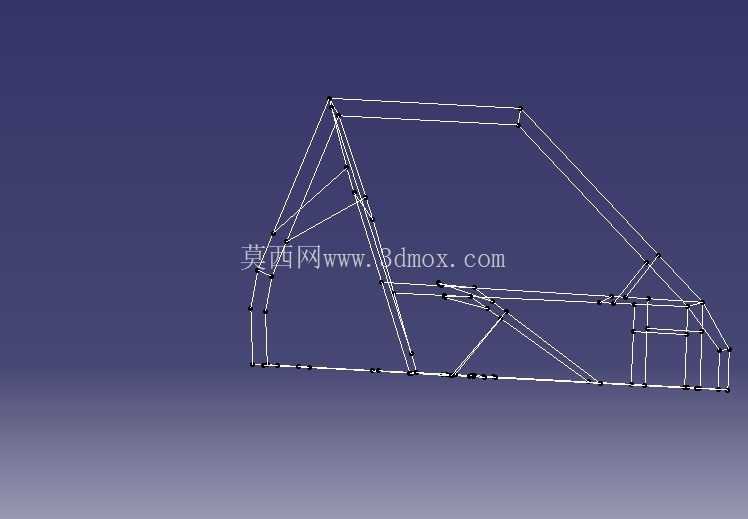

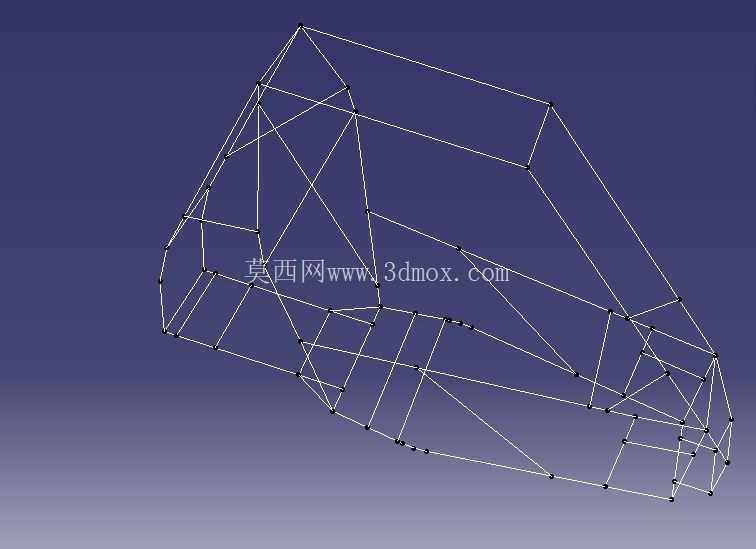

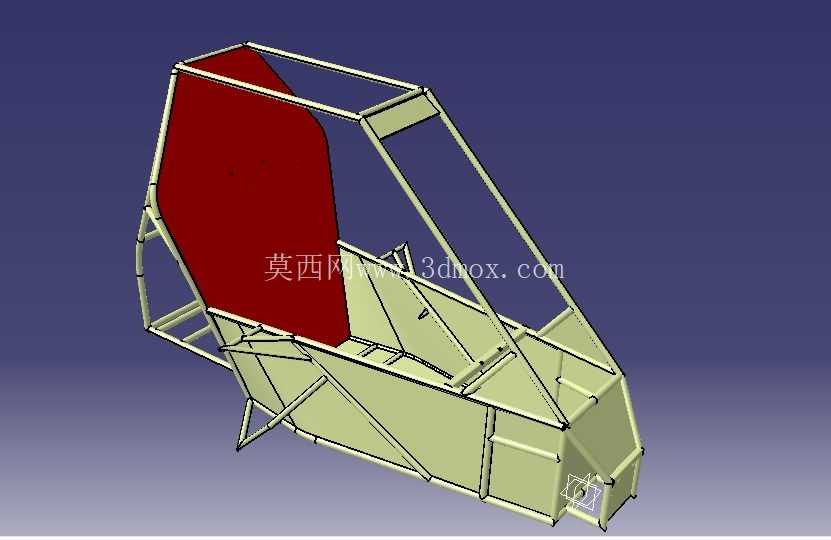

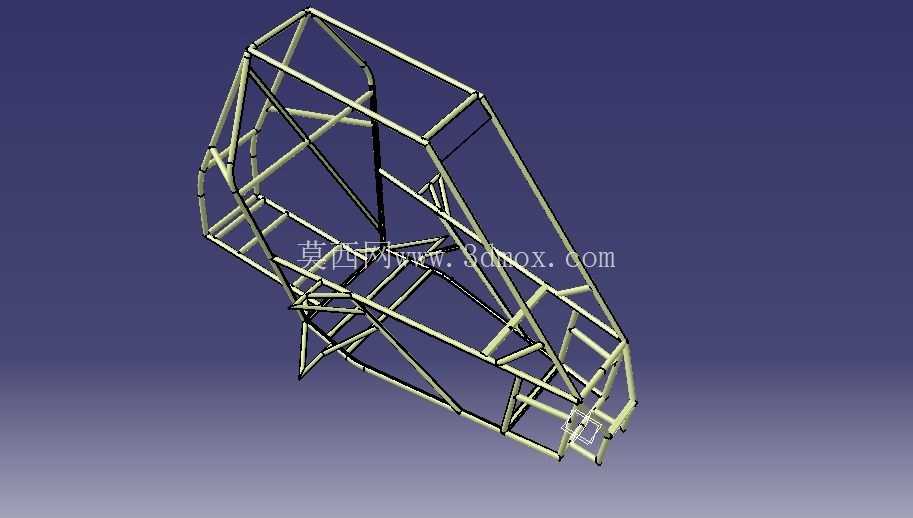

　　在全地形车赛事领域，防滚架是直接决定车手生存空间的核心安全结构，这套适配SAE与MEGA ATV赛事的大型沙滩车防滚架，从赛事规则边界与实际碰撞工况出发完成整体结构搭建，没有冗余的装饰性设计，每一段管材的走向、节点的连接形式都对应明确的受力需求。很多初次接触赛事车架设计的工程师容易陷入“管材越厚强度越高”的误区，实际在越野赛事的翻滚场景中，防滚架需要在可控变形范围内吸收冲击能量，同时保证驾驶舱的生存空间不被侵入，这套结构在设计初期就针对正面碰撞、侧翻、顶部坠压三种高频事故工况做了受力路径规划：主环结构采用大管径管材搭建驾驶舱后侧的核心支撑，前环结构顺着车头倾斜角度延伸，和前部车架的安装点位形成刚性连接，侧边防撞横杆沿着车门轮廓布置，既不会影响车手上下车的操作空间，又能在侧面撞击时把冲击力分散到前后主支撑结构上。从安装边界来看，这套防滚架的底部连接点位完全匹配大型沙滩车的主车架安装孔位，不需要对原车车架做额外的打孔、切割改造，底部支撑脚采用贴合车架管材弧度的弧形连接板，焊接或者螺栓固定时都能保证足够的接触面积，避免应力集中导致连接部位断裂。整体结构的内部空间预留充分，除了满足车手佩戴头盔、穿戴赛车服后的坐姿活动空间，还预留了五点式安全带安装锚点、赛车座椅固定位、仪表台安装支架的安装位置，不会出现防滚架装好后和车内操控部件干涉的问题。

　　管材之间的连接节点全部采用相贯线切割配合满焊工艺的设计思路，没有采用直角对接的简陋连接形式，每一个斜撑的角度都经过受力优化，比如驾驶舱底部的斜撑结构，直接把侧边防撞杆受到的冲击力传导到车架底部的纵梁上，避免冲击力直接作用在驾驶舱的环形结构上导致变形。和普通民用全地形车的防滚架不同，赛事级防滚架对顶部承压能力有明确要求，这套结构的顶部横杆采用交叉斜撑补强，当车辆发生完全翻滚、整车重量加上冲击载荷全部作用在顶部结构时，交叉斜撑可以把顶部的集中载荷分散到前后主环的四根垂直立柱上，保证顶部变形量控制在赛事规则允许的范围内，不会挤压到车手的头部空间。

　　在侧翻场景中，侧面的横向支撑杆除了承担防撞作用，还和前后主环形成闭合的桁架结构，当侧面接触地面时，冲击力不会让主环发生侧向弯折，同时底部的横向连接梁把左右两侧的结构连成整体，避免单侧受力时整个防滚架出现扭曲变形。很多人会觉得防滚架就是一堆钢管拼起来的笼子，实际在设计过程中需要反复核对驾驶视野、操控空间、维修便利性的边界：前部的斜撑角度经过反复调整，不会遮挡车手观察前方赛道的视线，侧边防撞杆的高度刚好在车手肩部以下，既不影响车手打方向的手臂动作，又能在侧面撞击时给躯干提供足够的防护；防滚架后侧的结构预留了油箱、散热系统的安装空间，不会和后置的动力部件产生干涉，同时后侧的斜撑结构还能给后悬挂的安装点提供额外的刚性支撑，提升整车车架的抗扭性能。

　　从结构轻量化的角度来看，这套防滚架没有在非受力区域额外添加补强管材，所有的补强结构都布置在受力传递的关键路径上，在满足赛事强度要求的前提下尽可能降低整体重量，避免额外的重量抬高整车重心，影响沙滩车在越野路面的操控稳定性。管材的弯折半径全部统一，既降低了加工时的工艺难度，又避免了过小弯折半径导致的管材应力集中、强度下降问题，所有的连接节点都避开了车手的肢体活动范围，防止车辆颠簸时车手磕碰受伤。在实际赛事应用中，这类防滚架除了被动安全防护的作用，还能作为整车改装的安装基础，比如外置的灯具、号码牌、车载灭火器固定架、救援牵引点都可以直接固定在防滚架的对应点位上，不需要额外在车架上焊接支架。和钢管式车架不同，这套防滚架是作为附加安全结构适配量产大型沙滩车的，所以在设计时完全遵循原车的安装基准，所有的安装点位坐标都和原车车架的三维数模对齐，生产时只需要按照数模切割弯折管材、焊接总成，就可以直接装车适配，不需要现场配焊调整，大幅降低了改装施工的难度。针对沙滩车行驶时泥水、砂石飞溅的使用场景，防滚架的管材连接位置全部设计为封闭结构，避免管材内部进水进泥导致锈蚀，延长结构的使用寿命，同时外露的管材表面预留了涂装或者包覆防磨层的空间，不会因为后期做表面处理影响安装尺寸精度。
