阶梯式BT40刀柄工位存储架结构设计

　　在数控加工车间的日常运维场景中，刀柄作为连接机床主轴与切削刀具的核心辅具，其存储管理直接影响换刀效率、刀具寿命与现场5S管理水平。这款阶梯式BT40刀柄存储架，正是针对加工中心工位旁的刀柄就近存取需求设计，区别于传统平铺式刀具车的大体积与抽屉式刀架的视线遮挡问题，采用逐层抬升的阶梯排布结构，让每一层放置的BT40刀柄都能完整暴露在操作人员的视线范围内，无需弯腰翻找、抽拉抽屉，站在工位旁即可快速识别所需刀柄的型号与安装状态，大幅缩短换刀准备的辅助时间。

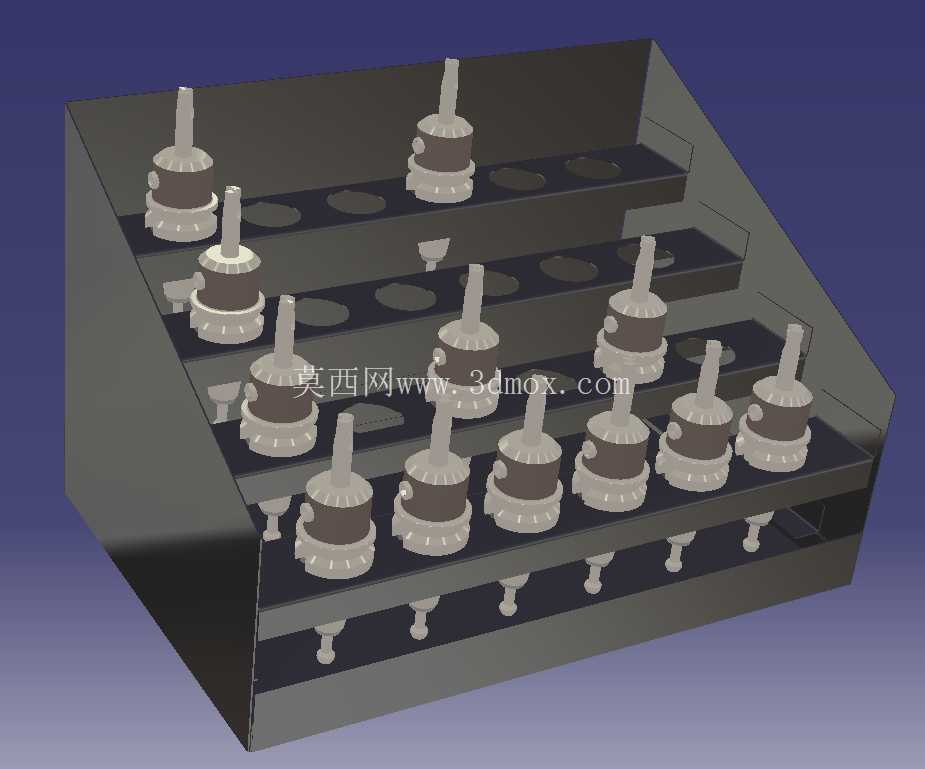

　　从实际功能特性来看，该存储架共设置四层放置位，每层对应排布适配BT40刀柄锥度的定位孔，孔位间距经过严格核算，既保证相邻刀柄放置后不会发生干涉碰撞，避免刀柄锥面、拉钉被磕碰损伤，又充分利用架体的横向空间，单架可容纳15支BT40规格刀柄，完全覆盖单台加工中心日常加工所需的常用刀柄存量，无需额外配置辅助存储装置。架体整体采用阶梯式退台设计，每层向后退让出足够的操作空间，操作人员取放刀柄时手部不会被上层架体磕碰，取放动作流畅无阻碍。最下层额外设置的挂装位，可配套放置扳手、拉钉拆卸工具等常用辅具，实现刀柄与配套工具的一体化就近存储。

　　设计过程中，首先围绕BT40刀柄的实际尺寸做边界约束：BT40刀柄的锥度大端直径为44.45mm，搭配常用的ER夹头、面铣刀柄等刀具附件后，单支刀柄的最大回转直径控制在80mm以内，因此每层定位孔的中心距设定为90mm，预留10mm的安全间隙，避免刀柄间刮擦；层间高度根据刀柄总长度设定，从最下层到最上层逐层递减，既保证阶梯抬升后的视线无遮挡，又控制整体架体高度不超过400mm，放置在机床工作台侧方时不会遮挡操作面板、不会干涉机床门的开合动作。架体整体深度控制在300mm，可直接放置在标准机床工作台的侧边预留台面上，也可通过底部安装孔固定在工位旁的工具墙上，适配多种安装场景。

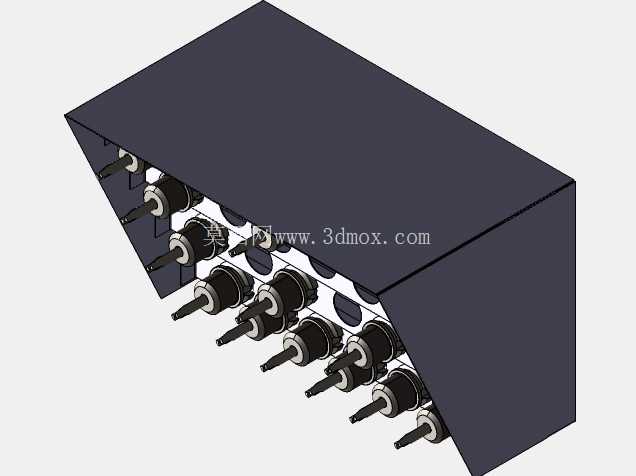

　　结构设计上，架体主体采用钣金折弯焊接成型，定位孔处加装耐磨尼龙衬套，避免刀柄锥面与金属孔壁直接接触造成划伤，衬套内径与BT40刀柄的锥度下段圆柱面精准适配，放置后刀柄保持垂直状态，不会发生倾斜倾倒，长期使用也不会因为磨损导致定位间隙变大。每层架体的承托边做折弯加强处理，单孔位承重可达5kg，完全满足重型面铣刀柄、镗刀柄的放置承重需求，不会出现层板变形、下沉的问题。架体后侧设置封闭挡板，既可以防止刀柄从后侧滑落，又能阻挡车间切屑、切削液飞溅到刀柄锥面上，保持刀柄配合面的清洁度，减少主轴锥孔被杂质污染的风险。

　　从现场应用的适配性来看，这款存储架不仅可以用于加工中心工位旁的刀柄临时存放，也可作为刀具预装区的刀柄整理架，配合对刀仪使用时，预装完成的刀柄可直接按加工工序顺序放置在架体上，操作人员按顺序取用即可完成刀具换装，避免错拿、漏拿刀具的问题。相较于传统的刀具车，这款架体无滚轮、无多余活动部件，结构稳固无晃动风险，放置在工位旁不会因为人员走动碰撞发生移位；相较于壁挂式单排刀架，其存储密度提升3倍以上，同时保持了极佳的可视性，操作人员从正面即可快速识别每一支刀柄的刀具类型、长度参数，无需逐一挪动查看。

　　在安装边界的考量上，架体底部预留四个M6的安装孔，既可以直接放置在水平台面上依靠自重保持稳定，也可以通过膨胀螺栓固定在墙面、型材支架上，安装孔位的间距适配标准工业铝型材的槽距，可直接集成到组合式工位器具系统中。架体整体做喷塑防锈处理，适配机加工车间多油、多切削液的使用环境，表面污渍可直接用清洗剂擦拭，不会出现锈蚀、掉漆的问题，长期使用仍能保持外观整洁。定位衬套采用可拆卸设计，长期使用出现磨损后可单独更换，无需整体更换架体，降低现场运维成本。
