电动爬楼代步轮椅结构设计

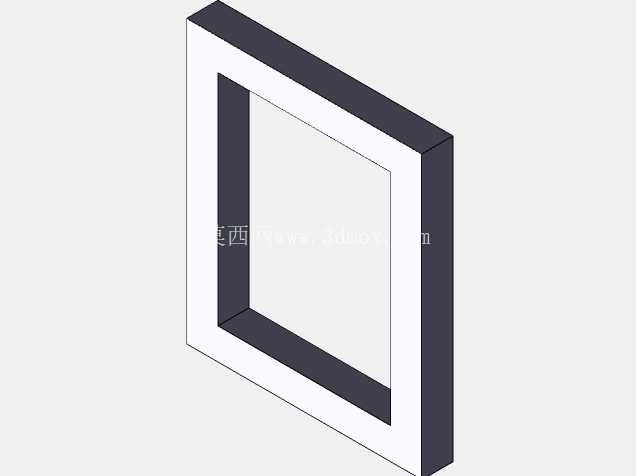

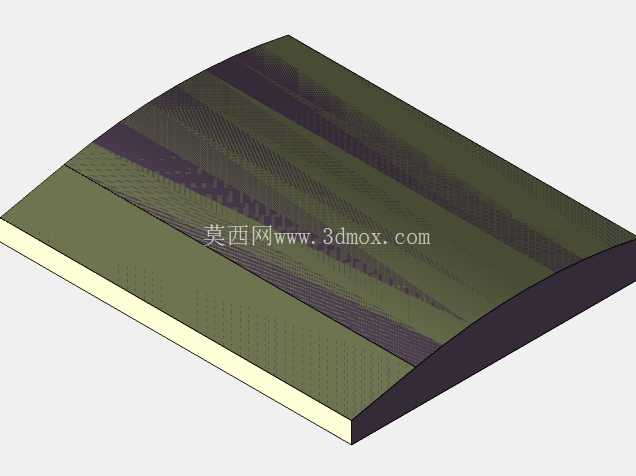

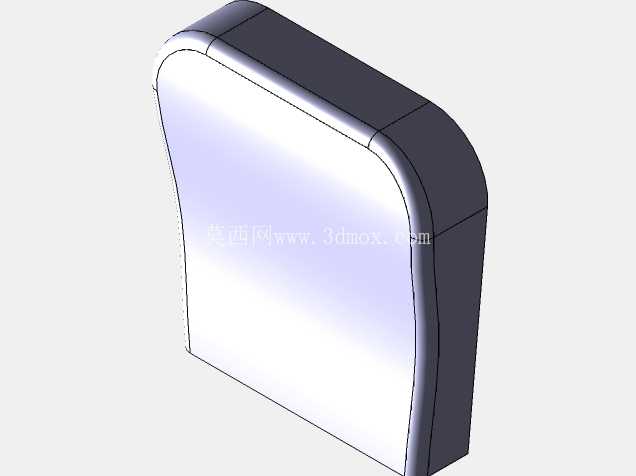

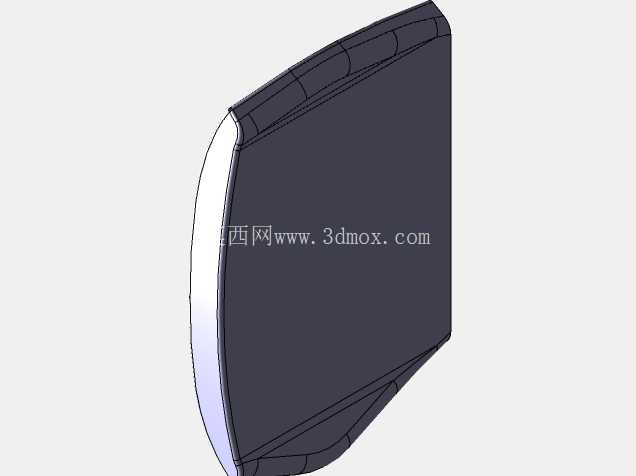

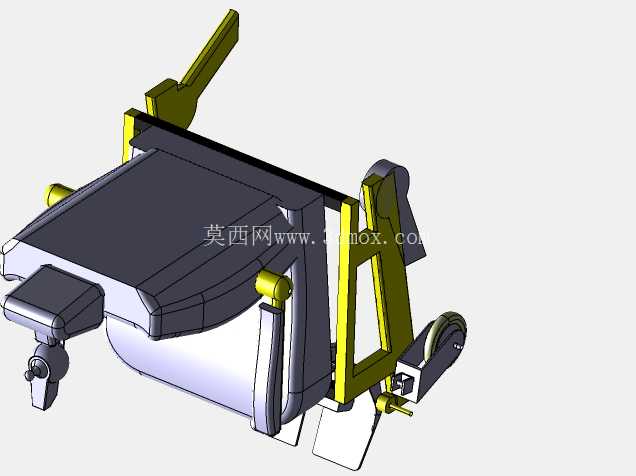

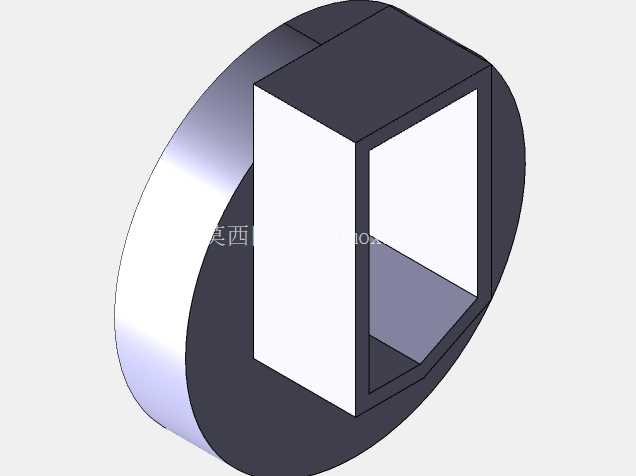

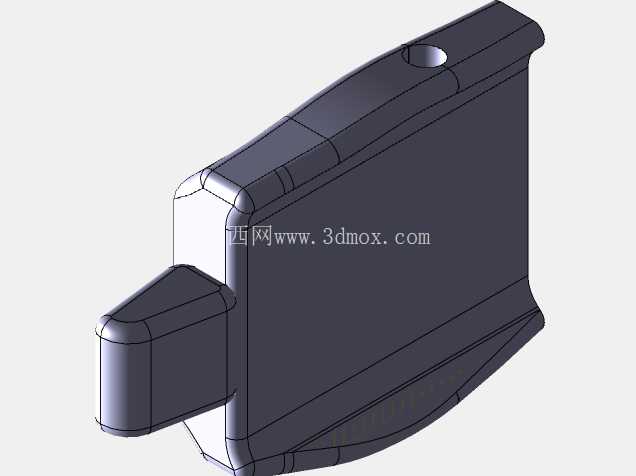

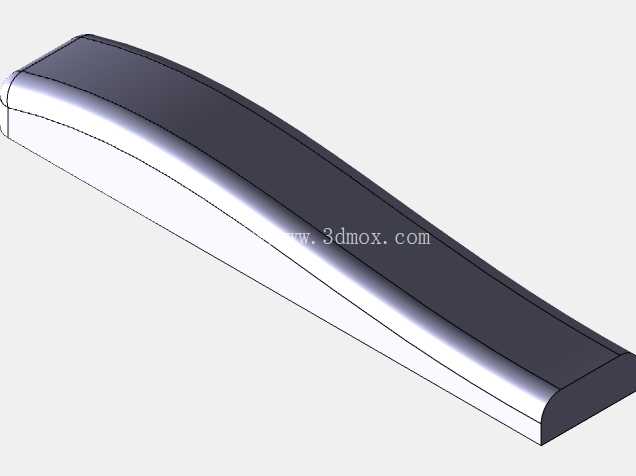

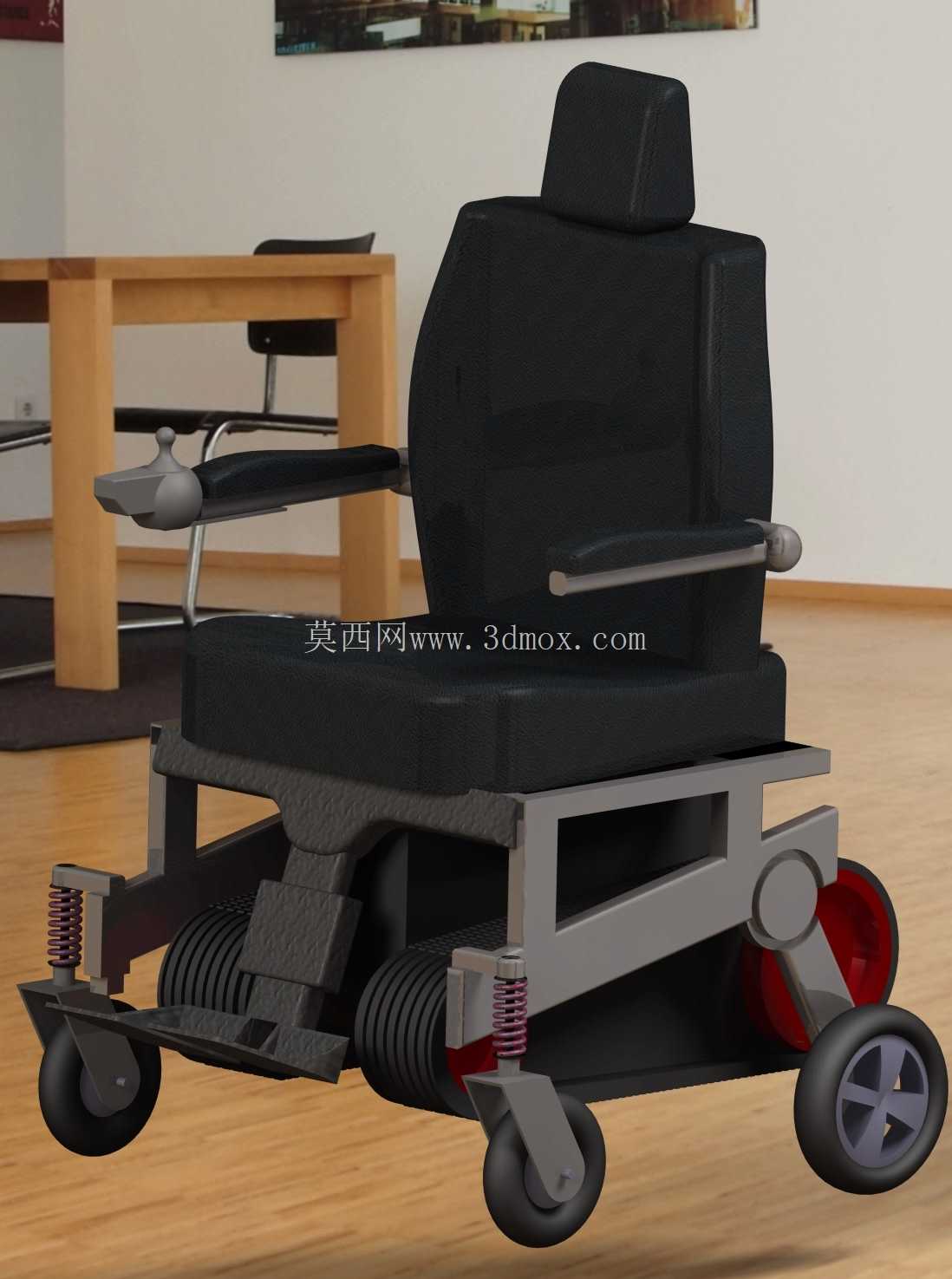

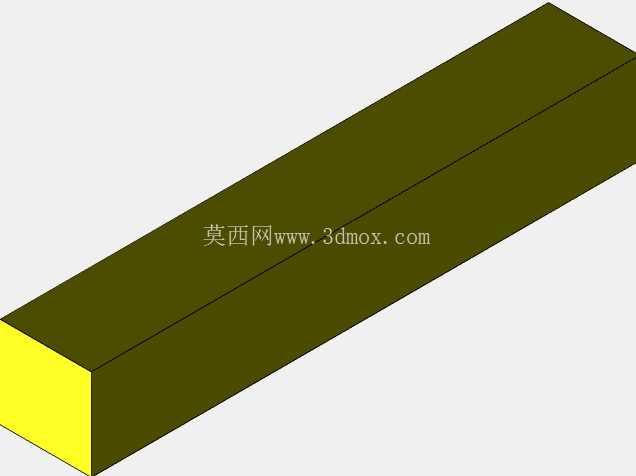

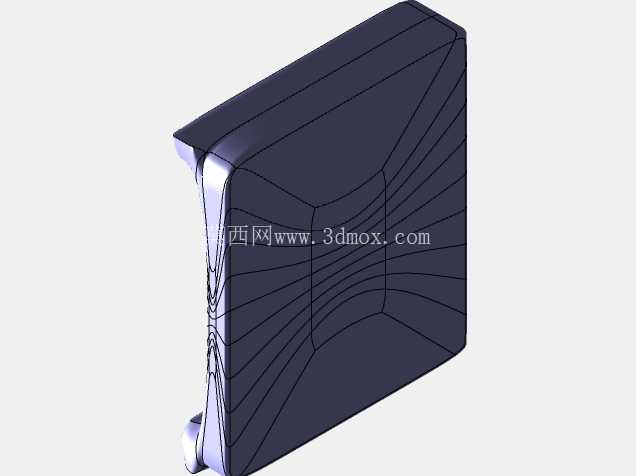

　　这款电动爬楼代步轮椅的三维结构设计，核心围绕老旧小区无电梯场景、户外台阶通行场景下的行动障碍人士出行需求展开，区别于普通平地电动轮椅仅能在平整路面行驶的局限，其行走机构专门针对台阶落差、坡面倾斜等复杂路况做了适配设计。从结构布局来看，整体采用低重心承载框架，主体承重架采用矩形截面型材拼焊结构，座椅安装位与底部行走机构的垂直距离经过反复校核，既保证乘坐者的足部放置空间充足，也避免整体重心过高导致爬楼过程中出现侧翻、前倾失稳的风险。座椅部分采用人机工程学轮廓设计，靠背带有一体式头枕支撑，扶手高度设置在乘坐者肘部自然下垂的舒适区间，扶手表面做防滑包覆处理，长期乘坐时可有效缓解上肢疲劳。

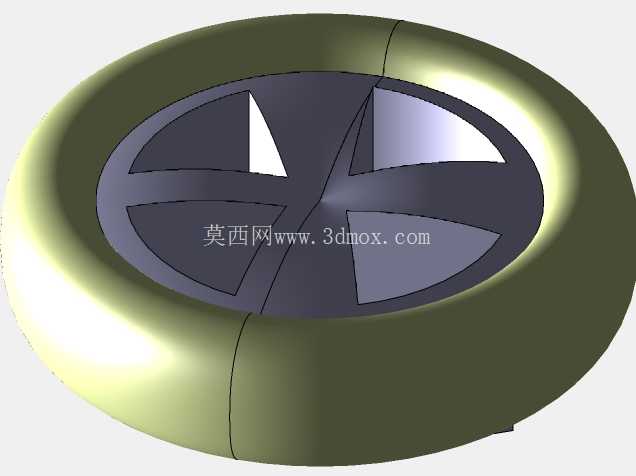

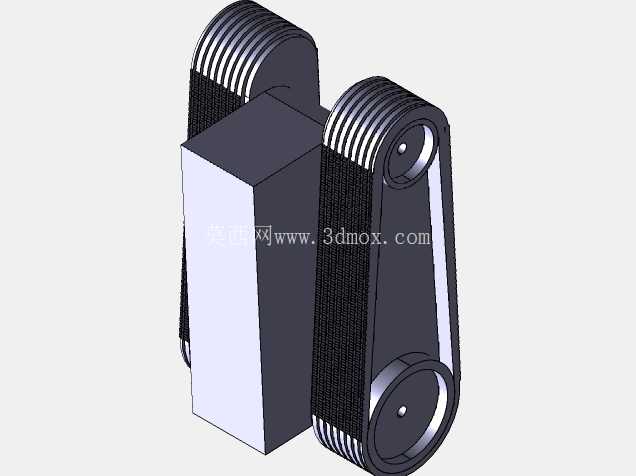

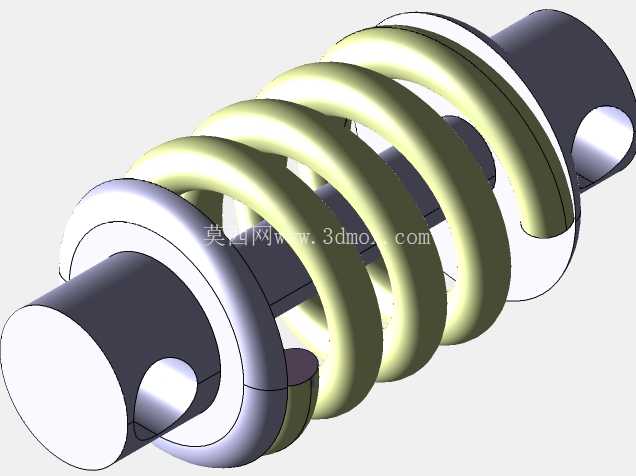

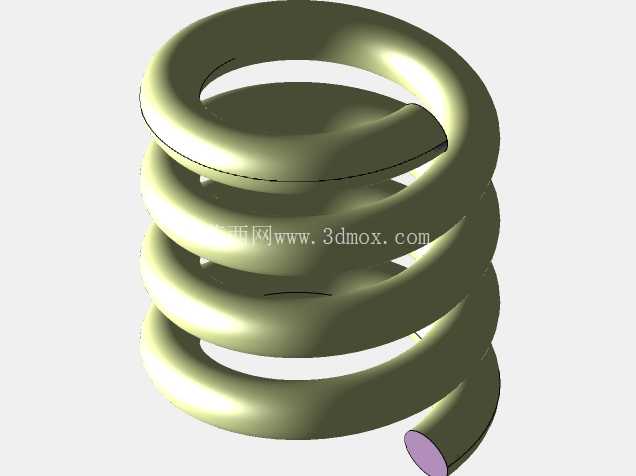

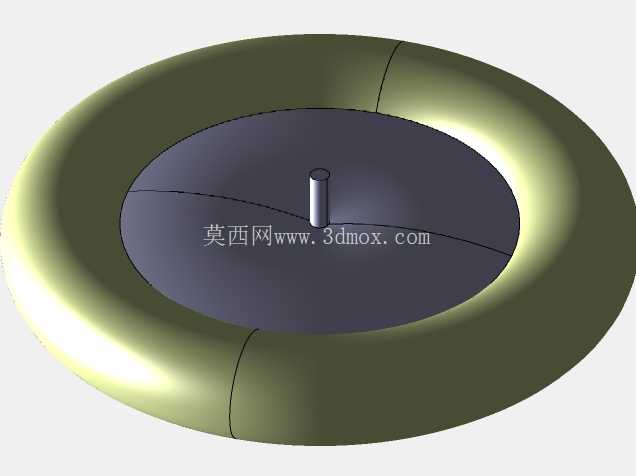

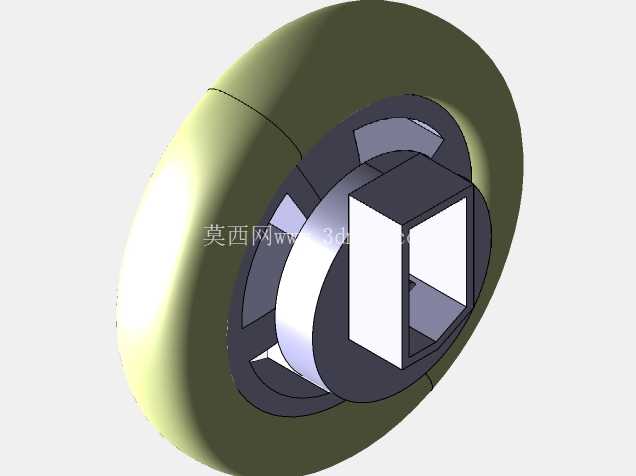

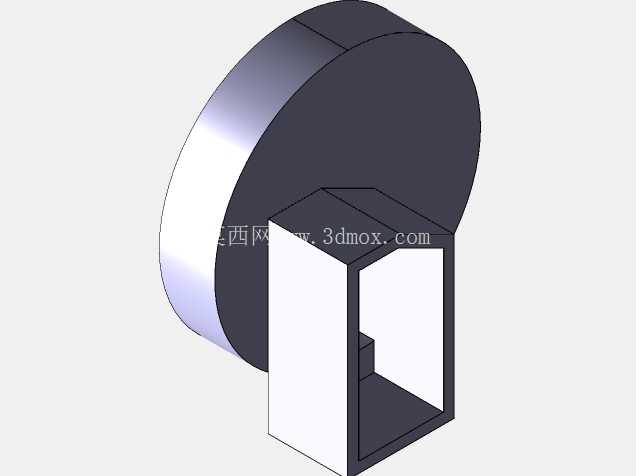

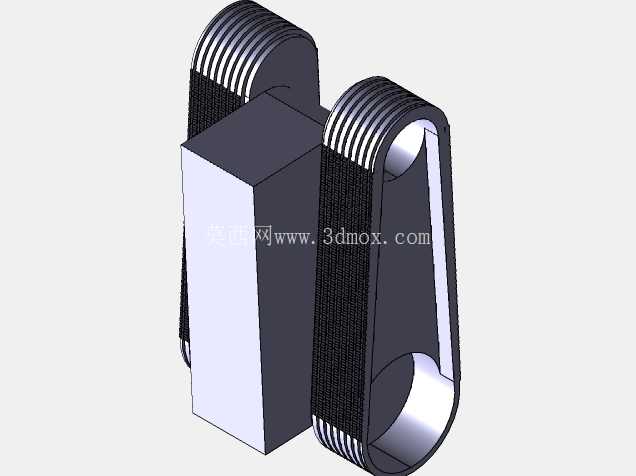

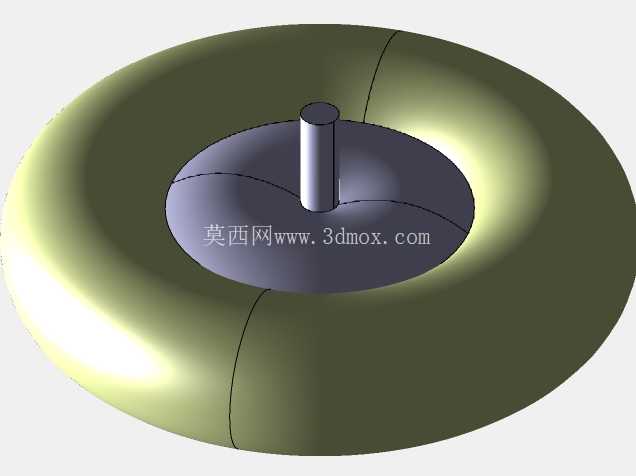

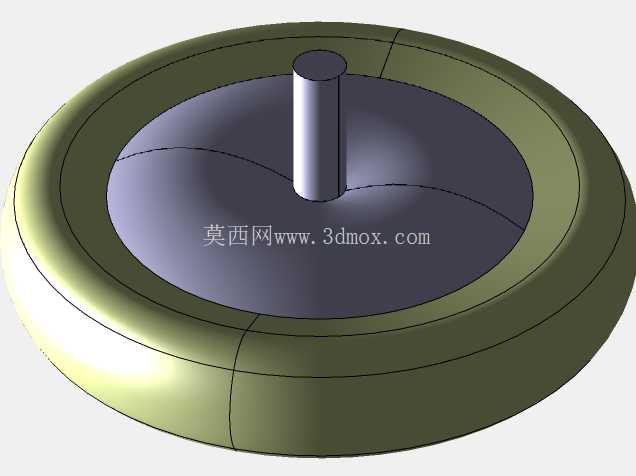

　　底部行走系统采用多轮组复合结构，前部设置两个万向导向轮，负责平地行驶时的转向调整，轮组与车架之间连接有独立减震弹簧，可过滤平整路面行驶时的微小颠簸；中部设置履带式爬楼执行机构，履带表面带有防滑齿纹，与台阶棱角接触时可提供足够的抓附摩擦力，避免爬楼过程中出现打滑溜坡的问题，履带的升降行程经过参数匹配，可适配国内绝大多数居民楼的标准台阶高度，接触台阶时履带可自动贴合台阶立面，保证爬楼过程中承载平台始终保持接近水平的状态，减少乘坐者的倾斜不适感；后部设置两个大直径驱动轮，内置轮毂驱动电机，负责平地行驶时的动力输出，轮组同样带有独立减震结构，经过减速带、路面坑洼时可缓冲竖向冲击。

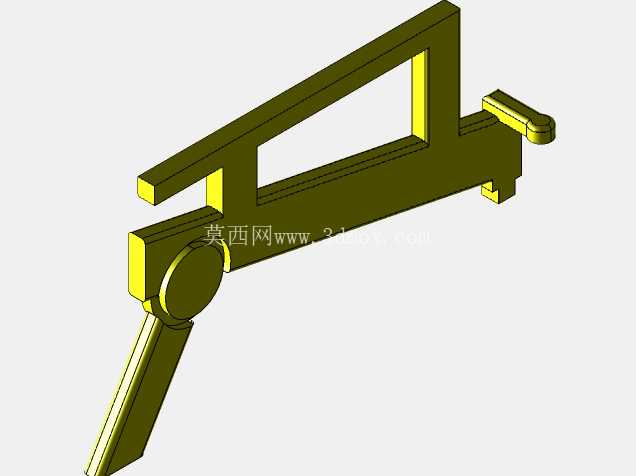

　　车架两侧的支撑臂采用铰接式连接结构，爬楼动作切换时，支撑臂可绕铰接轴转动，带动中部履带机构下降接触台阶，同时将前部万向轮抬升离开台阶接触面，整个动作切换过程无需乘坐者手动操作，由控制系统根据路况传感器的信号自动完成切换。从安装边界来看，整体宽度控制在常规室内门洞可通行的尺寸范围内，可顺利通过住宅标准宽度的入户门、电梯门，长度方向在收起脚踏结构后可满足普通住宅电梯的进深要求，无需额外对通行空间做改造即可适配多数民用建筑的通行条件。车架底部的电池安装位采用下沉式设计，将动力电池组布置在整车重心最低的位置，进一步降低整车重心高度，提升行驶与爬楼过程中的稳定性，电池仓带有快拆结构，方便后期维护更换。

　　整车的线束全部布置在车架型材的内腔中，外部无裸露线束，避免行驶过程中线束被外物勾挂造成损坏，同时也让整体外观更加整洁。爬楼过程中，整车的重力始终通过履带与台阶的接触面均匀传递，不会出现单点应力集中的情况，对台阶表面的压强远低于普通轮式爬楼设备，不会对台阶面层造成压损。平地行驶时，履带机构自动抬升离开地面，仅由前部万向轮与后部驱动轮接触地面，行驶阻力与普通电动轮椅相当，不会额外增加动力消耗，转向半径控制在较小范围内，在室内狭小空间也可完成转向操作。座椅下方预留有储物空间的安装位，可放置乘坐者的随身物品，后部车架设置有推行扶手，在电量不足或设备故障时，陪护人员可手动推行移动。制动系统采用电磁失电制动结构，行驶过程中断电时可自动锁止驱动轮，停在坡面或台阶上时不会出现溜动，保障使用安全。整个结构的受力点全部经过有限元强度校核，在额定承载重量下，车架的最大变形量控制在允许范围内，关键铰接部位采用耐磨衬套，长期使用不会出现松旷异响。
