直列四缸曲柄活塞传动机构结构展示

项目分类:通用机械零部件 发布时间:2024-12-10 ID:841066
  • 直列四缸曲柄活塞传动机构结构展示
  • 直列四缸曲柄活塞传动机构结构展示
  • 直列四缸曲柄活塞传动机构结构展示
  • 直列四缸曲柄活塞传动机构结构展示
  • 直列四缸曲柄活塞传动机构结构展示
  • 直列四缸曲柄活塞传动机构结构展示
  • 直列四缸曲柄活塞传动机构结构展示
  • 直列四缸曲柄活塞传动机构结构展示
  • 直列四缸曲柄活塞传动机构结构展示

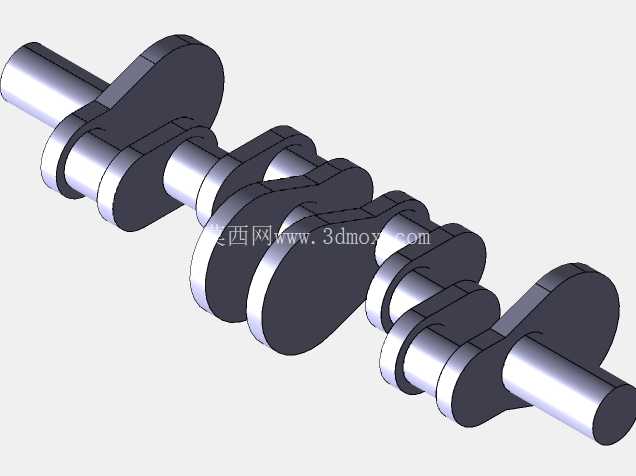

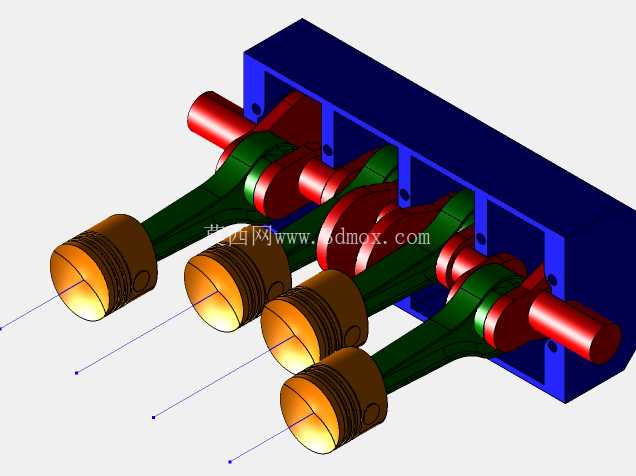

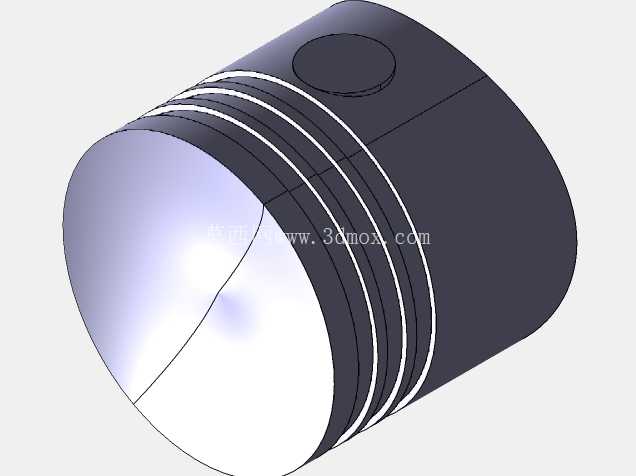

  设计时首先要确定的是曲柄半径与连杆长度的比值,这个参数直接决定活塞的行程长度以及侧推力大小,比值过小会导致连杆过长,整体结构高度增加,机架的纵向尺寸被迫放大;比值过大则会让活塞对缸壁的侧推力急剧上升,加快活塞裙部与缸套的磨损,这套结构选取的比值处于行业常用的1/3.2到1/3.8区间内,兼顾了结构紧凑性与运转耐久性。活塞部分采用了裙部导向的结构设计,活塞头部预留了环槽安装位置,可根据实际使用场景搭配气环与油环,实现燃烧室密封与润滑油刮除的功能,活塞销采用全浮式设计思路,工作状态下可在连杆小头衬套与活塞销座孔内自由转动,让磨损均匀分布在整个销表面,延长部件使用寿命。这套结构的核心是实现往复直线运动与旋转运动的双向转换,在小型内燃动力设备、往复式压缩设备、教学演示台架中都有广泛应用,日常接触的小型发电机组、便携式空压机、教学用动力原理演示装置,都会用到同原理的传动结构。从结构布局来看,采用直列四缸排布方式,四个活塞沿同一平面等距排列,共用一根集成了四个偏心曲柄销的曲轴,这种排布的优势在于机架加工难度低,曲轴的轴向受力均匀,运转过程中一阶往复惯性力可以实现自平衡,不需要额外加装平衡轴就能控制大部分振动,适合中小功率的动力输出场景。

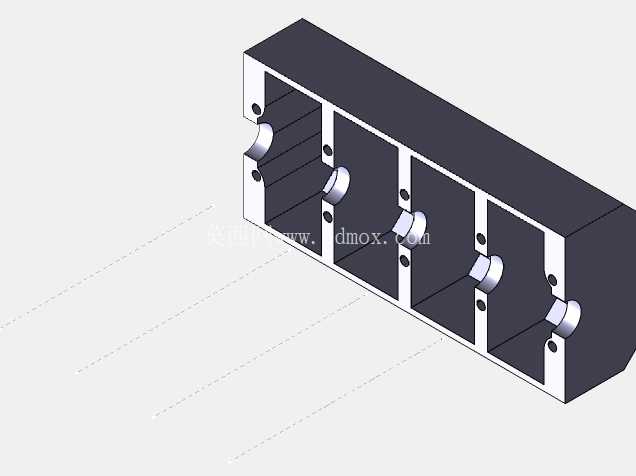

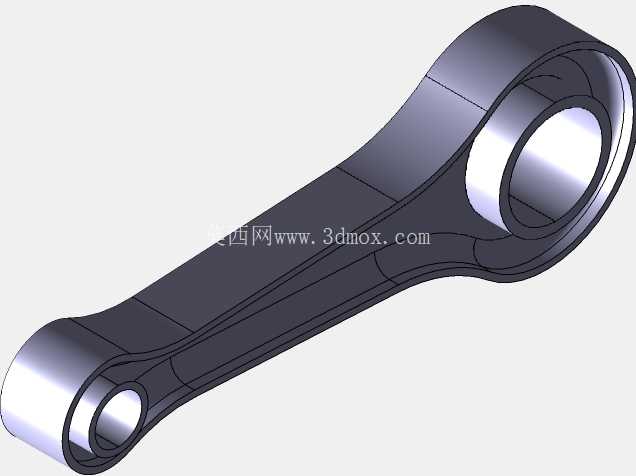

  连杆采用工字形截面设计,在保证足够抗拉、抗弯强度的前提下,尽可能降低往复运动部分的质量,减少曲轴运转时的惯性载荷,连杆大头采用剖分式结构,方便与曲轴曲柄销进行装配,轴瓦位置预留了润滑通道,可接入压力润滑油实现运动副的持续润滑,避免干摩擦导致的部件烧蚀。机架部分采用一体式蓝色框架结构,四个缸套安装位采用同轴镗孔加工,保证各缸的中心距偏差控制在极小范围内,避免活塞运动时出现偏磨,曲轴的两个主支撑轴承位设置在机架两端,采用跨置式支撑,提升曲轴的抗弯刚度,减少高速运转时的曲轴挠曲变形。

  安装边界方面,机架底部预留了统一的安装法兰面,可通过螺栓固定在设备底座或者试验台架上,输入端的曲轴轴伸采用标准圆柱轴径设计,可通过联轴器连接飞轮、电机或者负载设备,不需要额外制作转接件就能适配多数常规动力接口。从实际使用场景来看,如果用于教学演示,这套结构可以清晰展示曲柄连杆机构的运动全过程,帮助学习者理解活塞上下止点位置、曲柄转角与活塞位移的对应关系;如果用于原理验证,可通过调整曲柄偏心距、连杆长度等参数,测试不同参数下的机构运动特性,为后续的实际产品设计提供数据参考。

  设计过程中需要重点关注各运动部件的干涉检查,尤其是曲轴运转到不同转角时,连杆与机架内壁、曲柄与连杆大头、活塞在下止点位置时与曲轴平衡块的间隙,必须预留足够的安全距离,避免运转过程中出现部件碰撞。同时活塞的运动行程要严格控制在缸套的有效长度范围内,防止活塞运动到上止点时碰撞缸盖,或者运动到下止点时活塞环脱出缸套导致密封失效。这套结构的运动逻辑清晰,各部件的功能划分明确,没有冗余的设计结构,既可以作为CATIA运动仿真的练习案例,帮助初学者掌握机构运动约束的添加方法、运动干涉检查的操作流程,也可以作为小型动力设备设计的基础参考框架,根据实际的功率需求、转速要求调整各部件的尺寸参数,快速衍生出适配不同场景的可用结构。
