挖掘机重型岩石铲斗结构设计

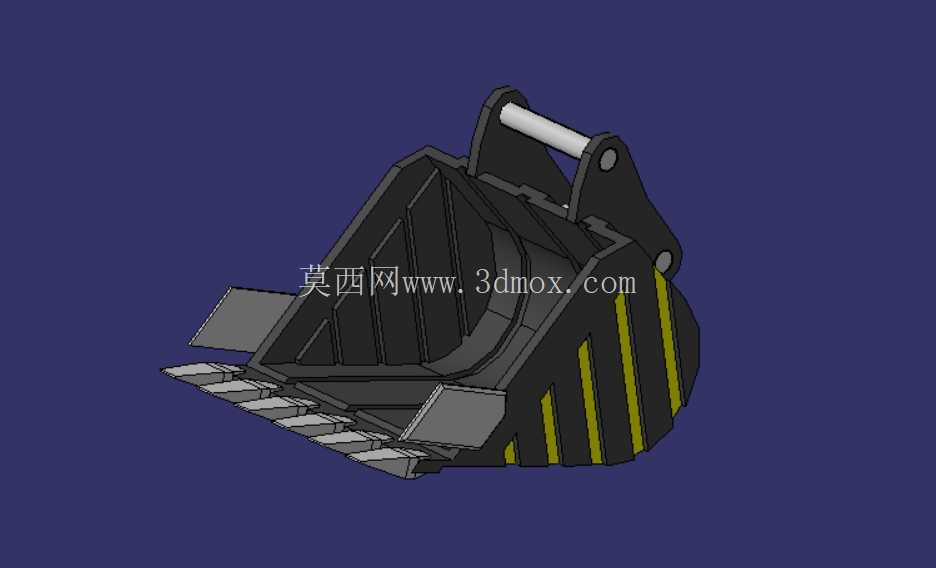

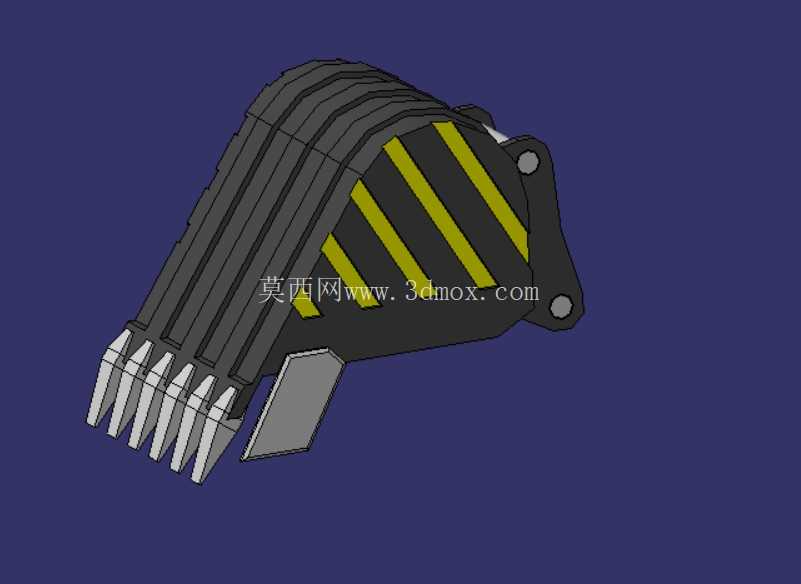

　　作为挖掘设备直接与作业介质接触的终端执行部件，这款铲斗的结构设计完全围绕重载作业场景的受力特性展开，日常可适配20-30吨级液压挖掘机的挂载需求，完成矿山剥离、硬岩采掘、基建土石方开挖、河道清障等多场景作业任务。不同于普通土方斗的轻量化设计思路，这款岩石型铲斗在结构布局上优先考虑抗冲击、耐磨损的性能要求，斗体侧壁做了加厚的加强筋布局，沿物料流动的方向设置了纵向的耐磨条带，也就是外观上的黄黑标识区域，这些条带采用高硬度耐磨板材焊接，能够在铲装尖锐硬岩时减少母材的直接磨损，延长斗体的整体使用寿命。

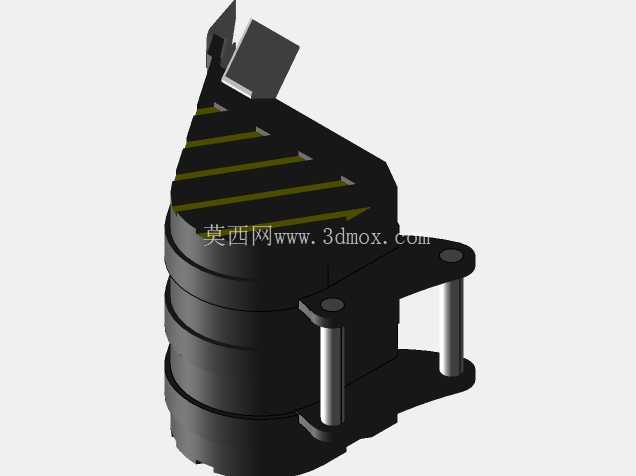

　　斗唇位置采用了分段式斗齿设计，每个斗齿通过销钉与斗座连接，磨损后可单独快速更换，无需整体切割斗唇，大幅降低现场维护的工时成本；斗齿的切入角经过反复校核，在保证铲入阻力足够小的同时，避免斗齿受侧向力时发生断裂，侧刃位置额外加装了侧护板，能够在铲斗侧壁刮碰岩壁、修整边坡时保护主侧板不受磨损。斗体的背部与斗杆连接的铰接点位置，做了双层板加厚结构，两个铰接销轴的同轴度公差控制在0.1mm以内，保证与挖掘机斗杆、摇杆的安装适配性，不会出现装配卡滞、铰接点偏磨的问题；铰接销轴的直径匹配对应吨位挖掘机的销轴尺寸，安装时无需额外改装连接耳板，可直接替换同吨位机型的原有岩石斗。

　　从斗容设计来看，这款铲斗的额定斗容控制在1.2-1.4方区间，既保证单次铲装的作业效率，又避免斗容过大导致挖掘机举升时过载，影响液压系统与动臂的结构寿命。斗体内部的弧形曲面按照物料流动轨迹优化，铲装时物料能够顺着弧面快速填充斗腔，卸料时不会出现粘斗、积料的问题，尤其是在铲装含水率较高的黏土、细碎砾石时，流畅的内壁曲面能够减少物料残留，提升单次作业循环的有效载荷。在焊接工艺的设计考量上，所有受力焊缝都采用了坡口焊结构，关键受力位置的焊缝做了打磨消应力处理，避免长期交变载荷下焊缝位置出现疲劳开裂；斗体上预留的耐磨板焊接位置，在现场使用时可根据实际磨损情况额外补焊耐磨块，无需对原有结构做破坏性改动。

　　实际作业过程中，这款铲斗能够承受单次铲装时的冲击载荷，比如在爆破后的岩石堆中插入、撬松大块岩石时，斗体的加强结构能够分散集中应力，不会出现斗体变形、耳板开裂的常见故障。侧刃的突出尺寸经过校准，既能够保证修整边坡时的刮平精度，又不会因为突出过多导致铲入时阻力过大，增加挖掘机的燃油消耗。斗齿的齿尖部分采用了渐变的硬度设计，表层硬度高保证耐磨性，芯部韧性足够避免受冲击时脆断，适配矿山、采石场等高强度作业场景的使用需求。安装边界方面，两个铰接点的中心距严格匹配对应吨位挖掘机的连杆尺寸，斗杆收回到极限位置时，铲斗不会与动臂、斗杆发生运动干涉，整个挖掘、举升、卸料的动作行程内，斗体的运动轨迹都在设备的设计安全范围内，不会出现结构碰撞的问题。
