工程机械挖掘机作业用铲斗结构设计

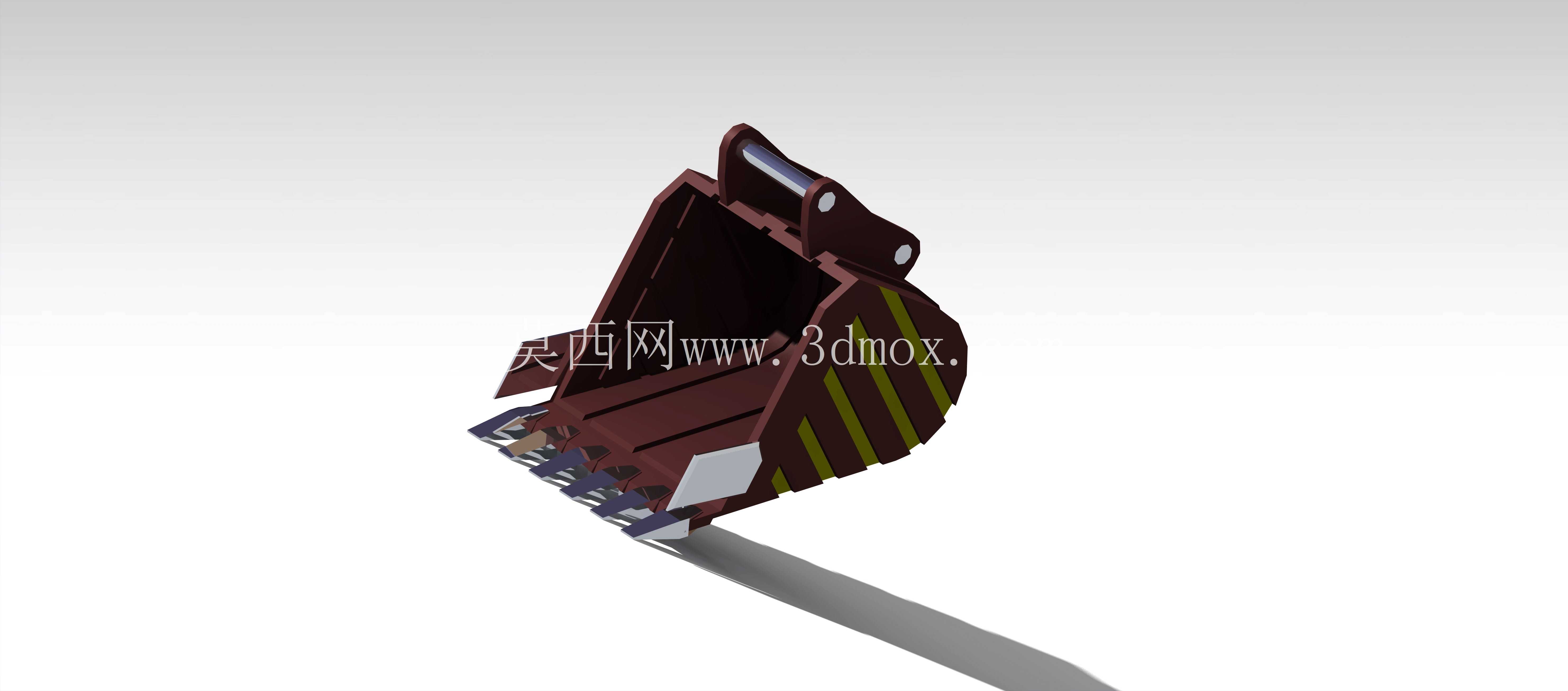

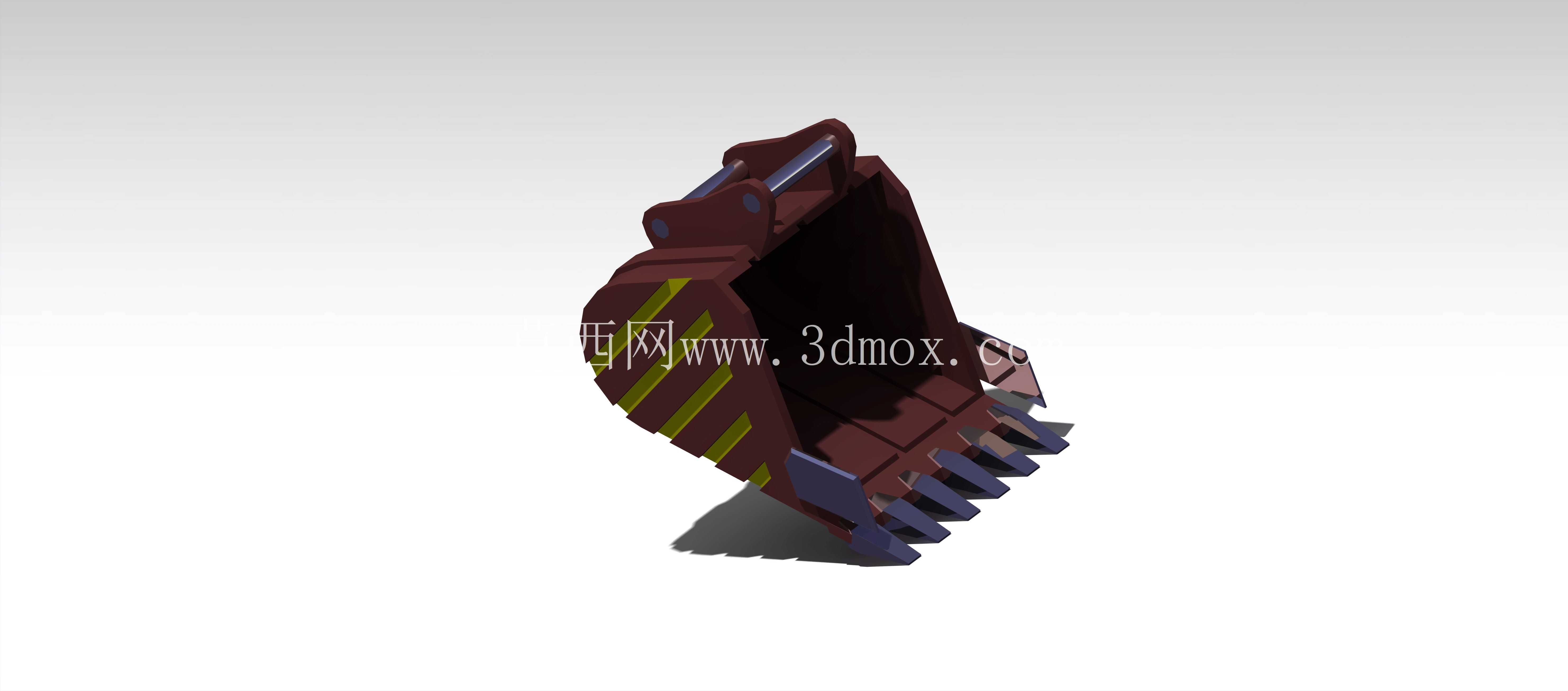

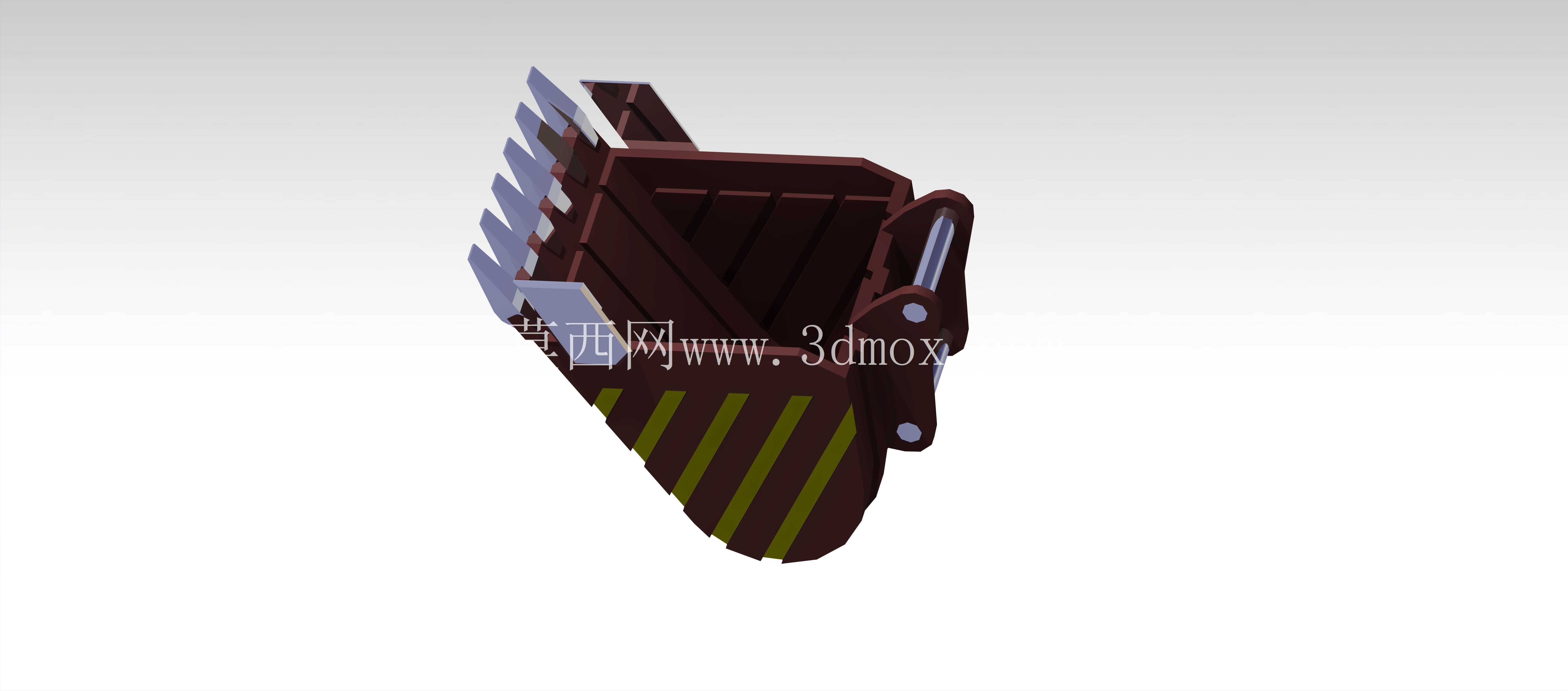

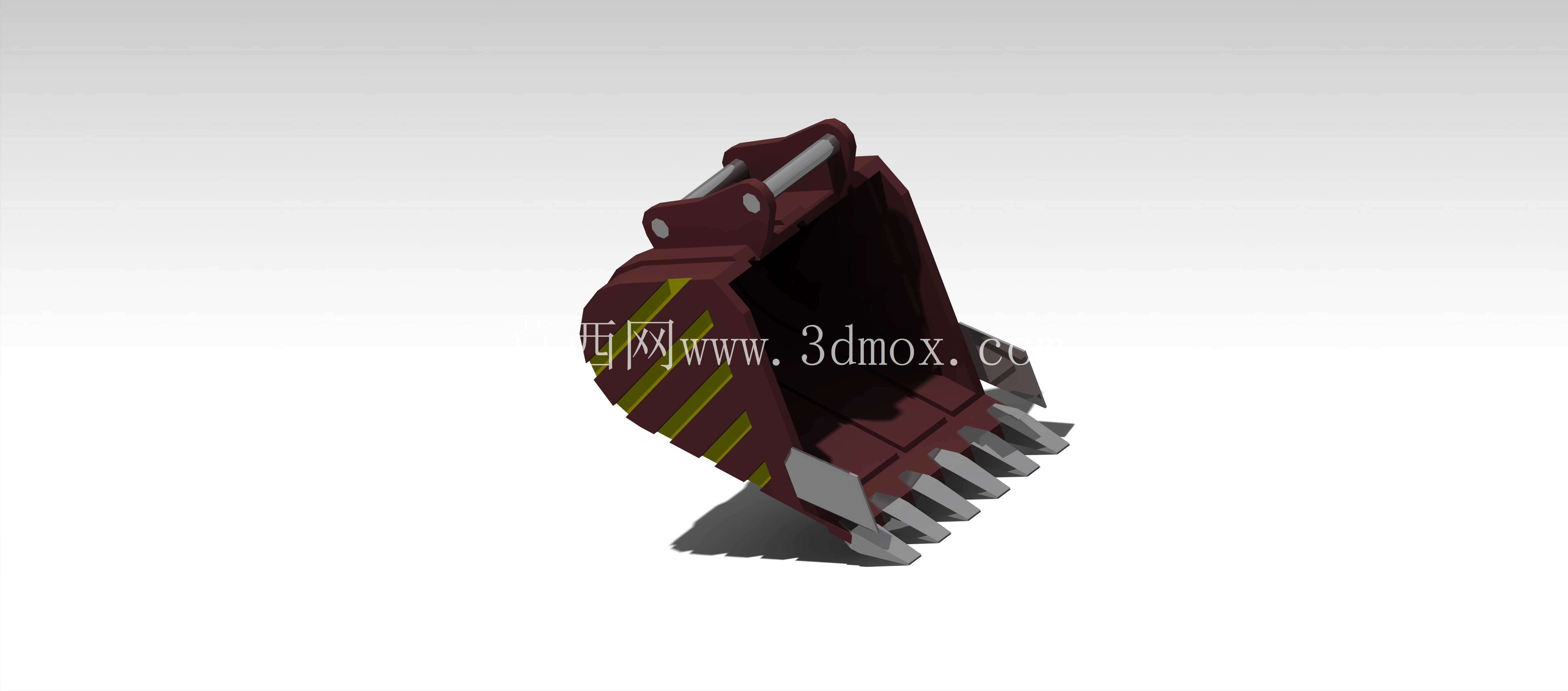

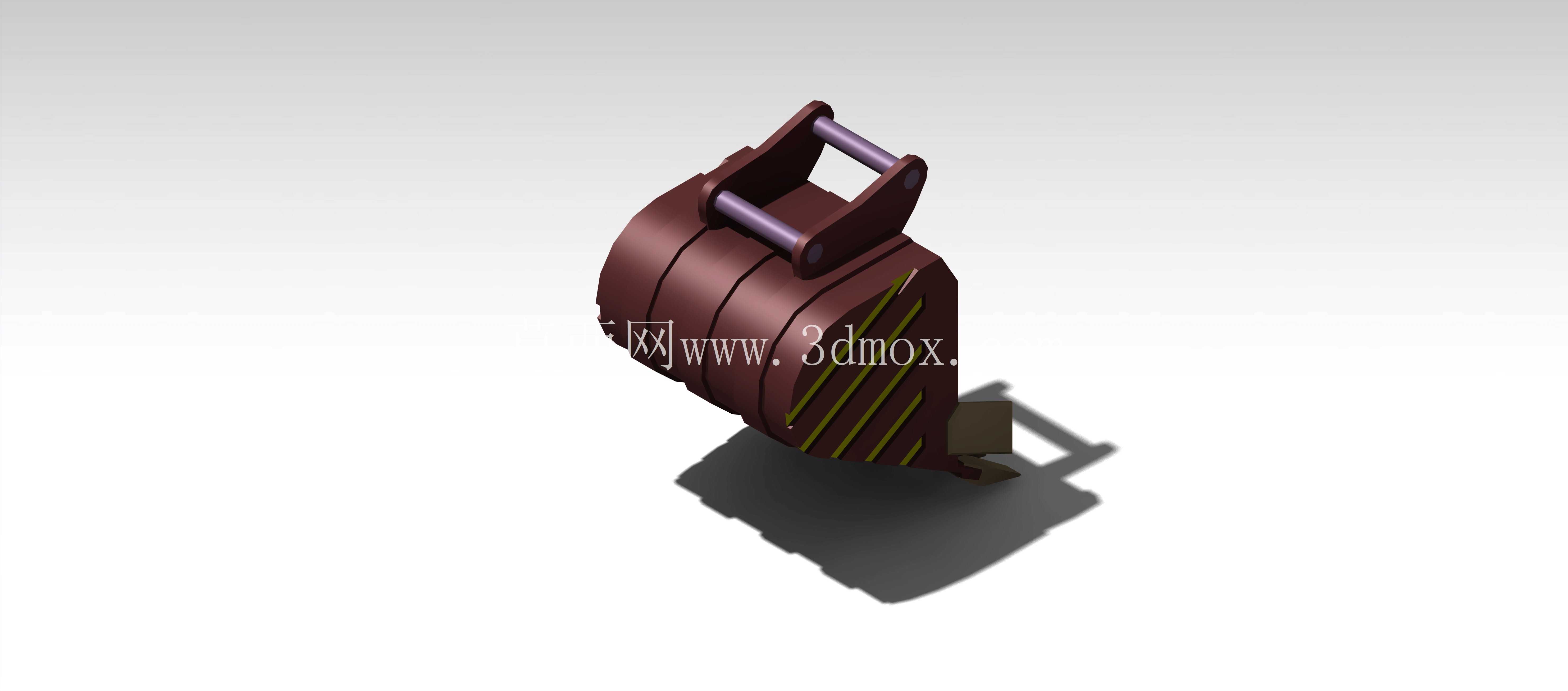

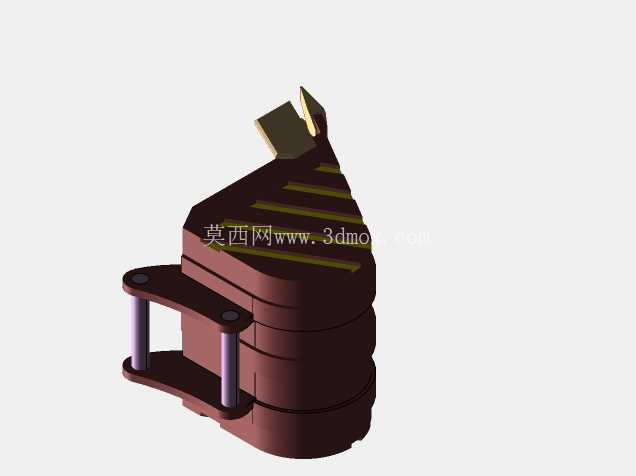

　　作为常年跟工程机械结构打交道的设计人员，做铲斗这类核心作业部件的三维模型，首先要锚定实际工况的边界，不能只做外观曲面的花架子。先从安装端说起，这个铲斗的上部铰接耳板是直接对接斗杆与摇杆的，两个同轴铰接孔的同轴度公差在建模时就做了严格约束，孔位间距完全匹配常规中型挖掘机的连杆安装尺寸，耳板厚度做了加厚处理，对应挖掘作业时铰接位置承受的交变冲击载荷，避免长期作业出现耳板开裂的问题。

　　从应用场景来看，这类铲斗主要适配通用土方作业工况，覆盖普通土层、松散砂石的开挖、装载、转运作业，不管是基建场地平整、基坑开挖，还是散料堆场的物料转堆，都能适配。斗体的外形曲线做了优化，不是简单的圆弧拼接，斗口位置做了略微外倾的角度，切入土层时的阻力更小，斗背的弧面过渡顺滑，卸料时物料不会在斗内残留，抬斗过程中物料的滑落轨迹可控，不会洒落到履带区域影响设备行走。

　　斗体侧面的加强筋布局是经过受力考量的，沿斗壁受力最大的路径布置，没有多余的冗余结构，既保证了结构强度，又不会额外增加过多的斗体自重，避免影响整机的挖掘力发挥。斗齿的安装座采用了通用的卡装式结构，和市面上主流的斗齿配件尺寸匹配，后期磨损后可以快速更换，不需要对斗体做额外的焊接加工。斗体内部的容积经过测算，对应适配机型的提升力参数，不会出现斗容过大导致满载时设备失稳的问题，也不会因为斗容偏小降低单次作业的装载效率。

　　建模过程中，所有的焊接连接位置都做了贴合处理，没有出现面间隙或者干涉的问题，铰接孔的位置预留了润滑脂通道的安装空间，后期装配黄油嘴的时候不会和周边结构产生干涉。斗体两侧的侧刃做了突出设计，挖掘时可以先于斗壁切入侧面土层，减少斗壁侧面的磨损，同时也能保证开挖沟槽的侧壁平整度。上部的铰接销轴安装位置做了止口限位结构，销轴装入后可以通过挡板固定，作业过程中不会出现销轴窜动脱出的问题。

　　很多新手做铲斗模型的时候容易忽略安装边界的校验，要么是铰接孔位置和连杆运动轨迹干涉，要么是斗体抬升时和斗杆发生碰撞，这个模型在建模完成后专门做了运动仿真校验，整个挖掘、收斗、卸料的全行程里，斗体和周边的连杆、斗杆都没有干涉点，运动行程完全符合设备的作业角度范围。斗体的板材厚度选择也对应了实际作业的磨损需求，斗口、侧刃这些直接和物料摩擦的位置厚度更大，斗背等非直接磨损区域在保证强度的前提下适当控制厚度，平衡结构强度和整机重量的关系。

　　从实际使用的角度来说，这个铲斗的结构没有多余的花哨设计，所有的结构特征都是服务于作业效率和使用寿命，比如斗壁上的耐磨条布置，正好对应物料滑落时摩擦最频繁的区域，不需要在整个斗壁都堆焊耐磨材料，就能有效延长斗体的使用寿命，降低后期的维护成本。铰接耳板的位置做了圆角过渡，避免应力集中，长期承受交变载荷的时候不会在转角位置出现疲劳裂纹。整个模型的结构拆分也符合实际的加工工艺，所有的板材都是可下料切割的形状，没有无法加工的异形曲面，焊接位置的预留空间也满足焊接作业的操作空间，不会出现设计出来的结构没法落地加工的问题。
