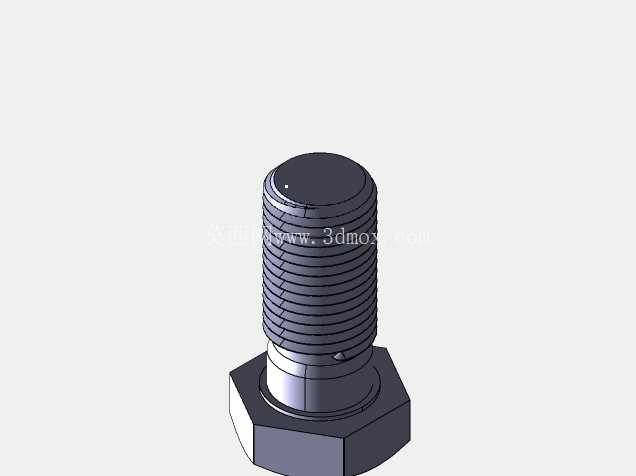

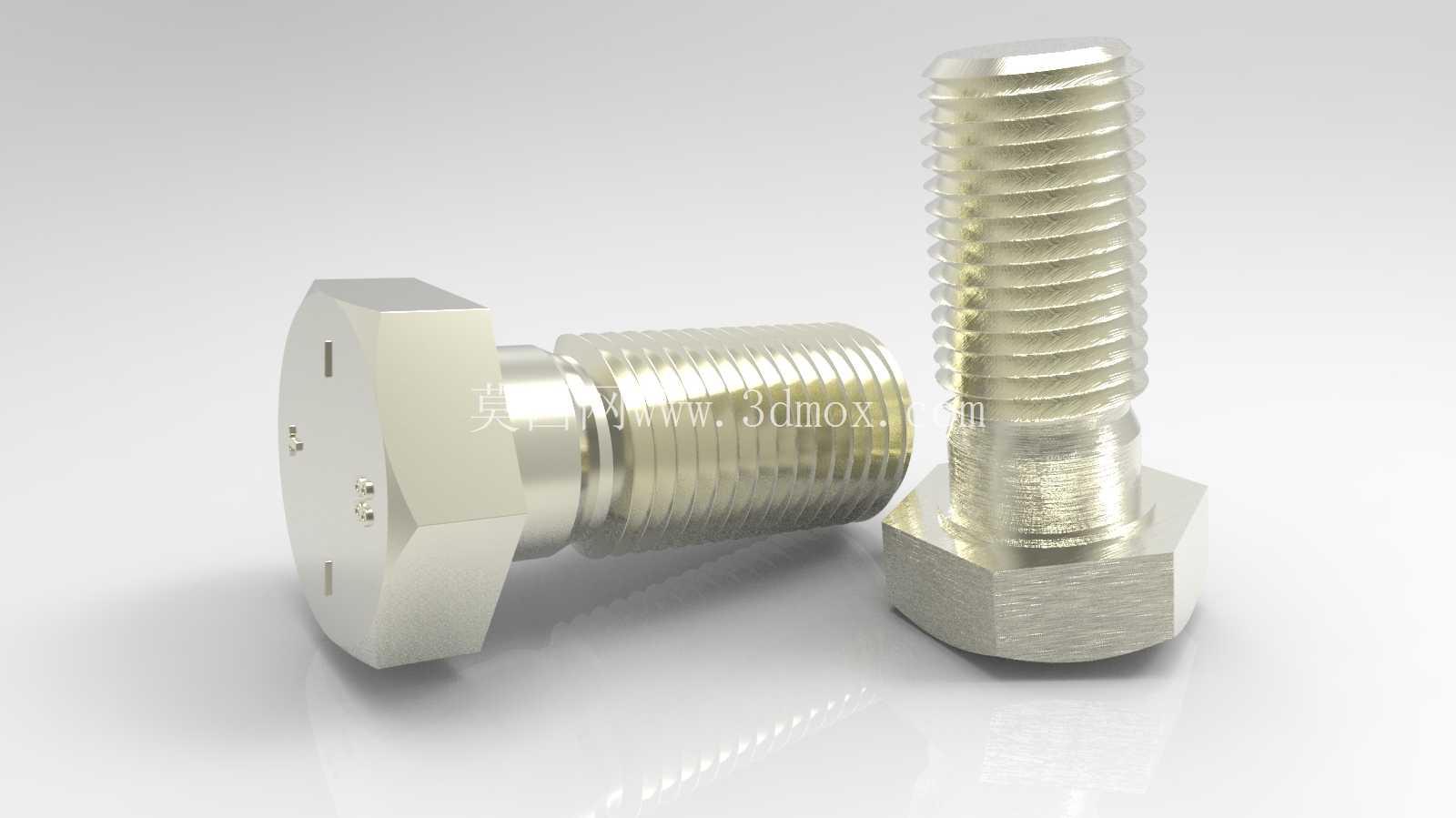

外六角半螺纹连接紧固螺栓结构

　　这类外六角半螺纹螺栓是压力管路类阀门装配场景里最常用的紧固连接件，在减压阀这类需要兼顾密封压紧力与部件定位的装配环节中，这类螺栓的结构设计直接决定了阀组长期运行的连接可靠性。从实际工况适配来看，减压阀装配时需要将阀体、阀芯密封组件、端盖等多部件沿轴向压紧，既要保证密封面的比压达到静密封要求，又要避免螺纹全段啮合带来的应力集中问题，半螺纹结构的光杆段刚好可以穿过被连接件的光孔，仅在末端螺纹段与螺母啮合，光杆部分与被连接件孔壁形成小间隙配合，既能在装配时起到导向定位作用，避免多螺栓组装配时出现孔位错位别劲的问题，又能让螺栓的受剪截面落在光杆段，相比全螺纹螺栓的螺纹牙根受剪，光杆段的抗剪切疲劳强度提升40%以上，更适合减压阀这类存在小幅压力脉动的管路工况。

　　从结构设计逻辑来看，这款螺栓的六角头部采用标准外六角扳拧结构，头部厚度与对边尺寸匹配常规呆扳手、套筒扳手的施力要求，头部与光杆段的过渡位置设计了圆角卸荷槽，避免扳拧过程中头部与杆部连接位置出现应力集中断裂，这一细节在高压阀组的螺栓预紧过程中尤为重要——很多现场装配出现的螺栓头部断裂问题，都是因为过渡位置直角设计导致的应力集中，在预紧力叠加管路压力脉动的交变载荷下，微裂纹会从直角位置快速扩展最终断裂。螺纹段采用普通公制三角螺纹，牙型角60度，螺纹收尾位置设计了退刀结构，避免螺纹末端出现不完整牙型导致的螺母啮合卡滞，同时螺纹段的长度经过匹配计算，当被连接件总厚度处于设计区间时，螺母拧紧后螺纹末端会露出2-3个螺距，既保证足够的啮合牙数来承载预紧力，又不会因为螺纹过长导致末端突出过多干涉周边管路部件。

　　从安装边界来看，这类螺栓的光杆直径与被连接件的安装孔采用H8/f7的间隙配合，装配时孔位的同轴度公差可以控制在0.2mm以内，多螺栓组沿阀盖法兰圆周均布时，单个螺栓的预紧力偏差需要控制在±10%以内，避免法兰面受力不均导致密封垫片压偏泄漏。六角头部的支承面设计了足够的接触面积，不需要额外加装平垫圈就能将预紧力均匀传递到被连接件表面，避免被连接件表面出现压溃变形，在有防松要求的工况下，可以在螺母侧加装弹簧垫圈或者自锁螺母，不需要改动螺栓本身的结构就能适配不同防松等级的要求。

　　在实际选型应用中，这类螺栓还可以根据管路介质的腐蚀特性更换不同材质，普通水气管路用碳钢镀锌材质即可满足防锈要求，腐蚀性介质工况可以选用304或者316不锈钢材质，高压工况则可以选用合金结构钢并进行调质处理，提升螺栓的抗拉强度与屈服强度。建模过程中需要重点保证螺纹牙型的轮廓精度、六角头部的对边尺寸公差、光杆段与螺纹段的同轴度，这些参数直接影响后续装配时的干涉检查与工程图导出的准确性，尤其是在做阀组的虚拟装配仿真时，螺栓与安装孔的配合间隙、螺纹啮合长度的参数设置，会直接影响有限元分析时螺栓应力分布结果的准确性，如果建模时忽略了过渡圆角、螺纹退刀槽这些细节结构，仿真计算出来的应力集中系数会比实际工况偏小，导致选型时螺栓强度储备不足，给现场运行留下断裂泄漏的隐患。
