多孔组合式钣金安装支架结构设计

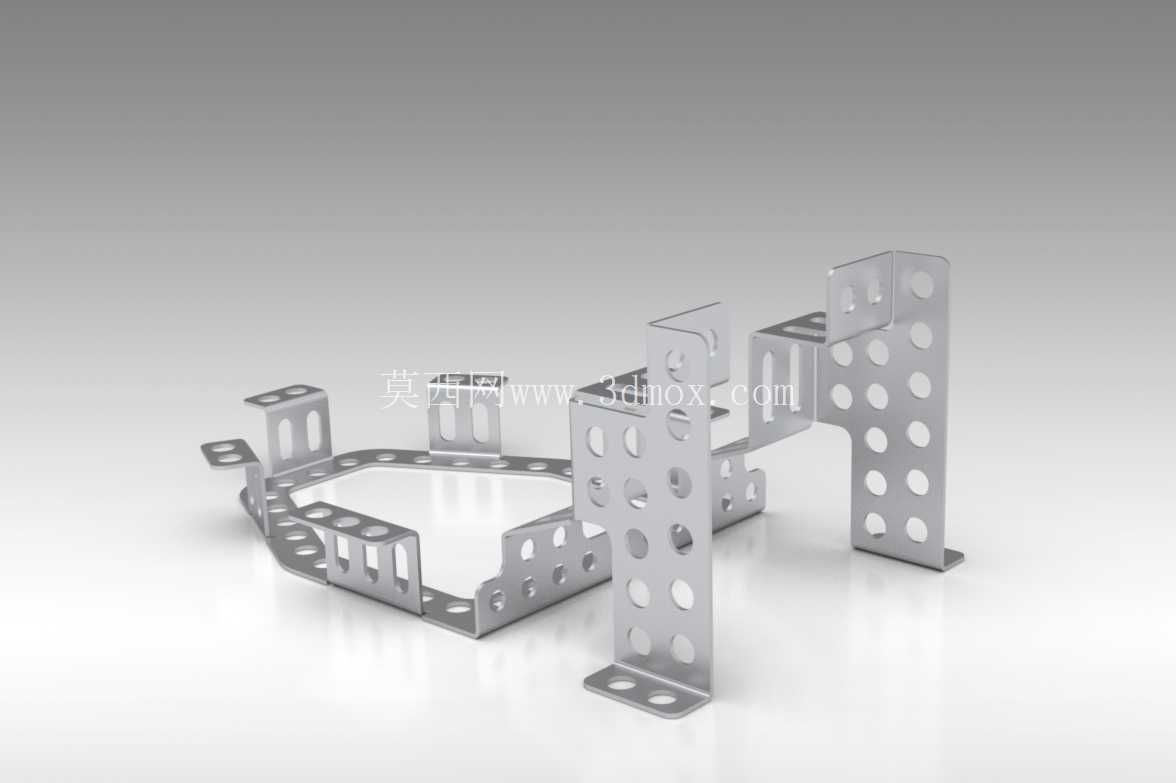

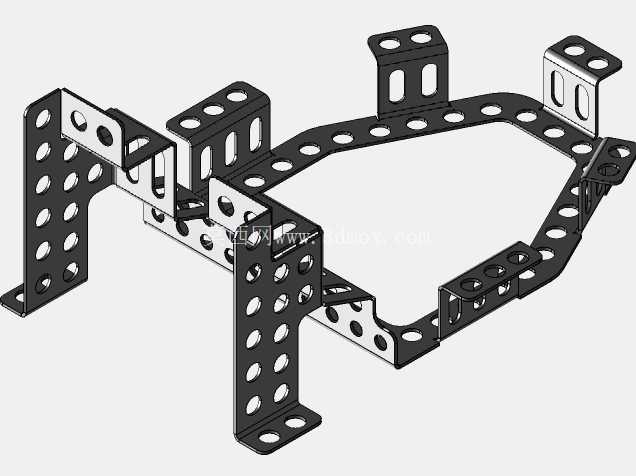

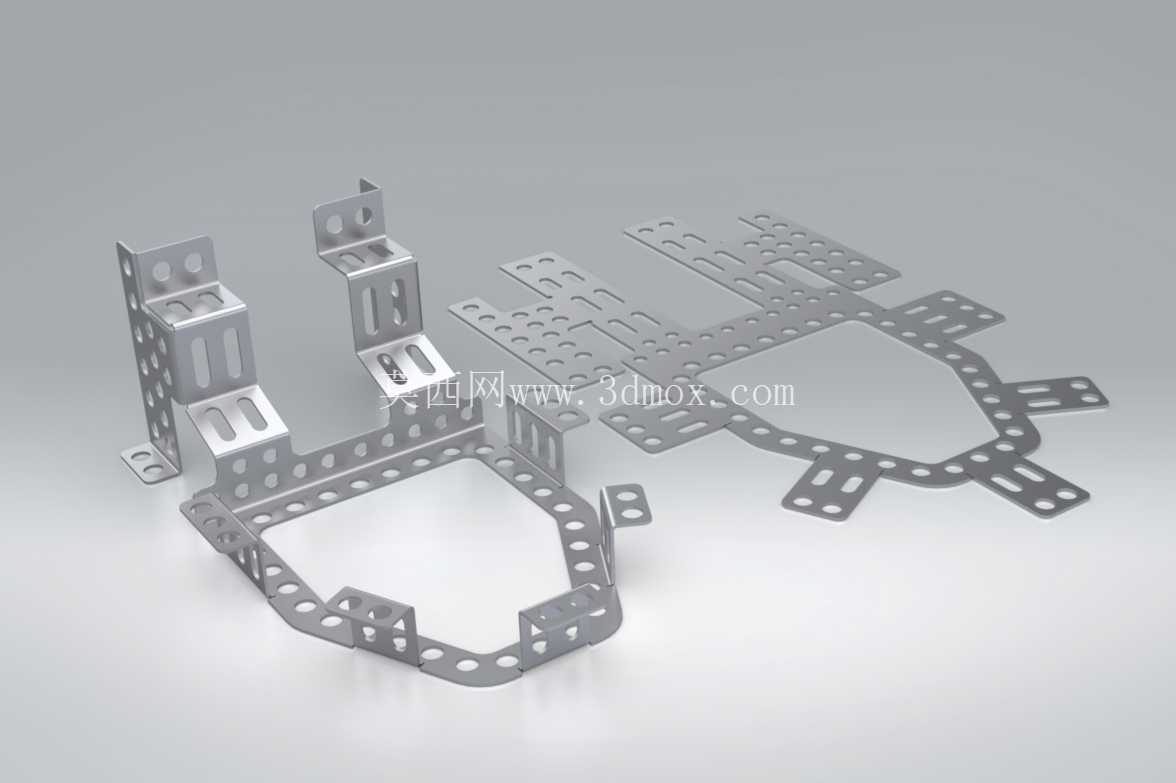

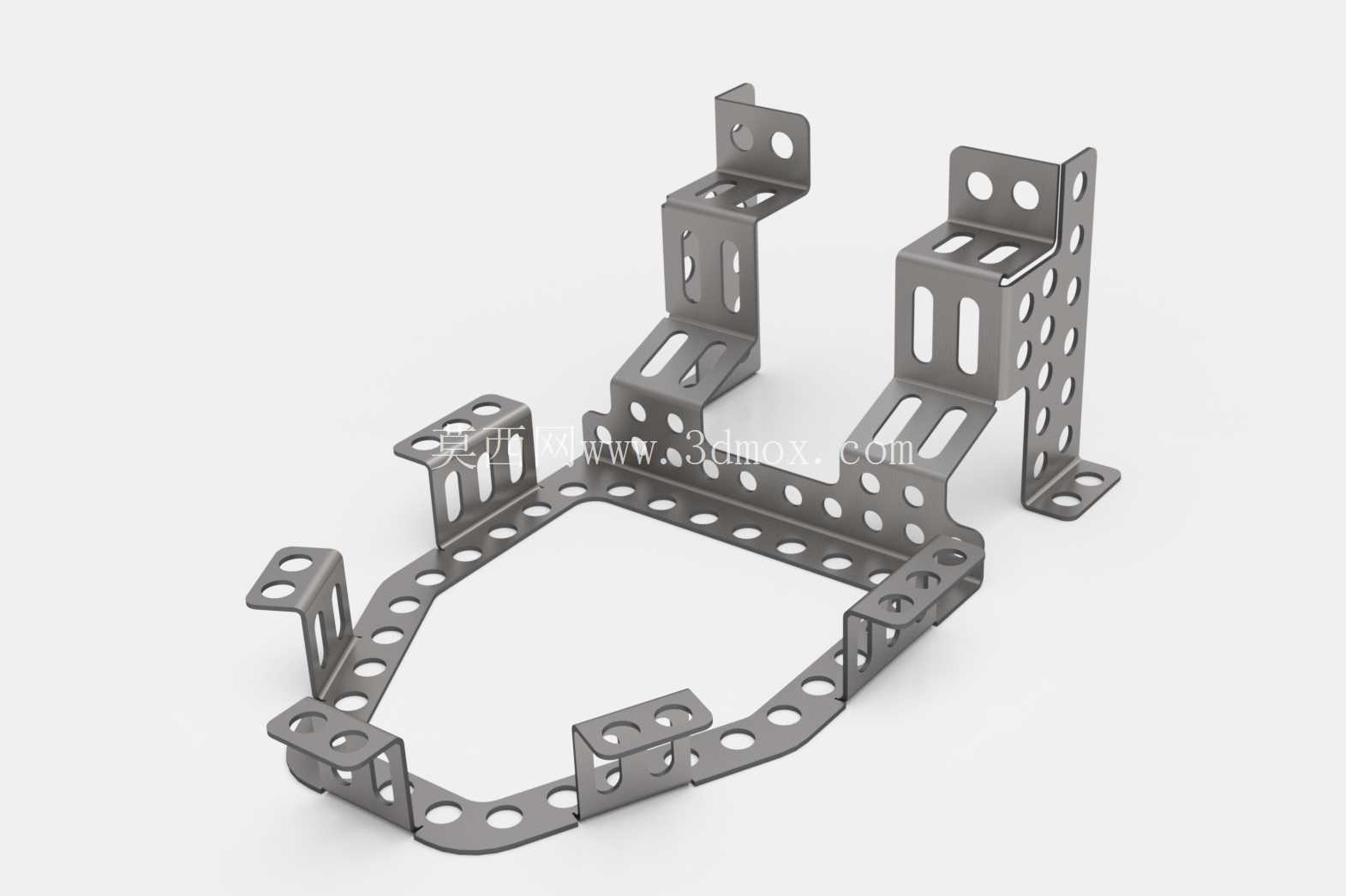

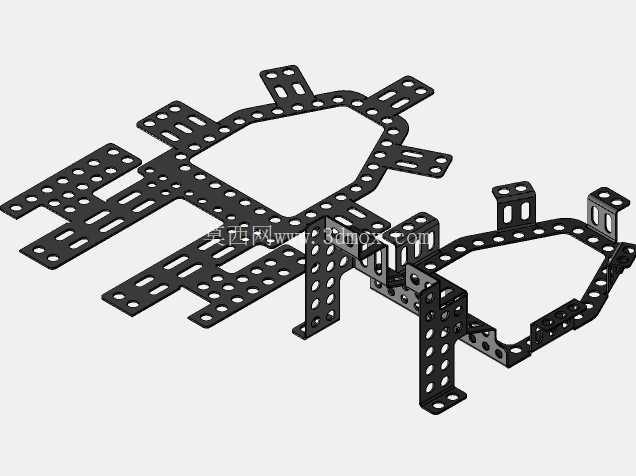

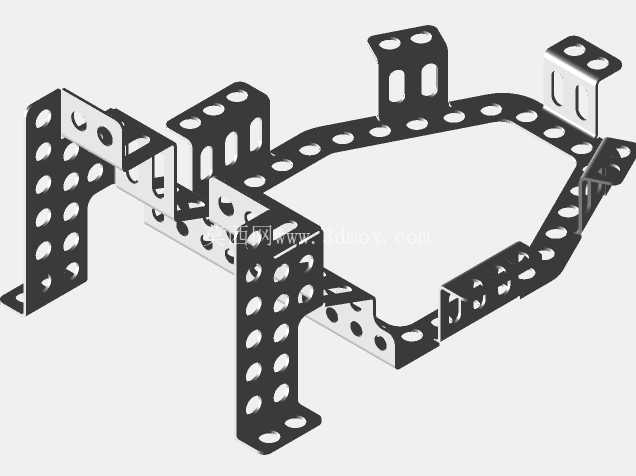

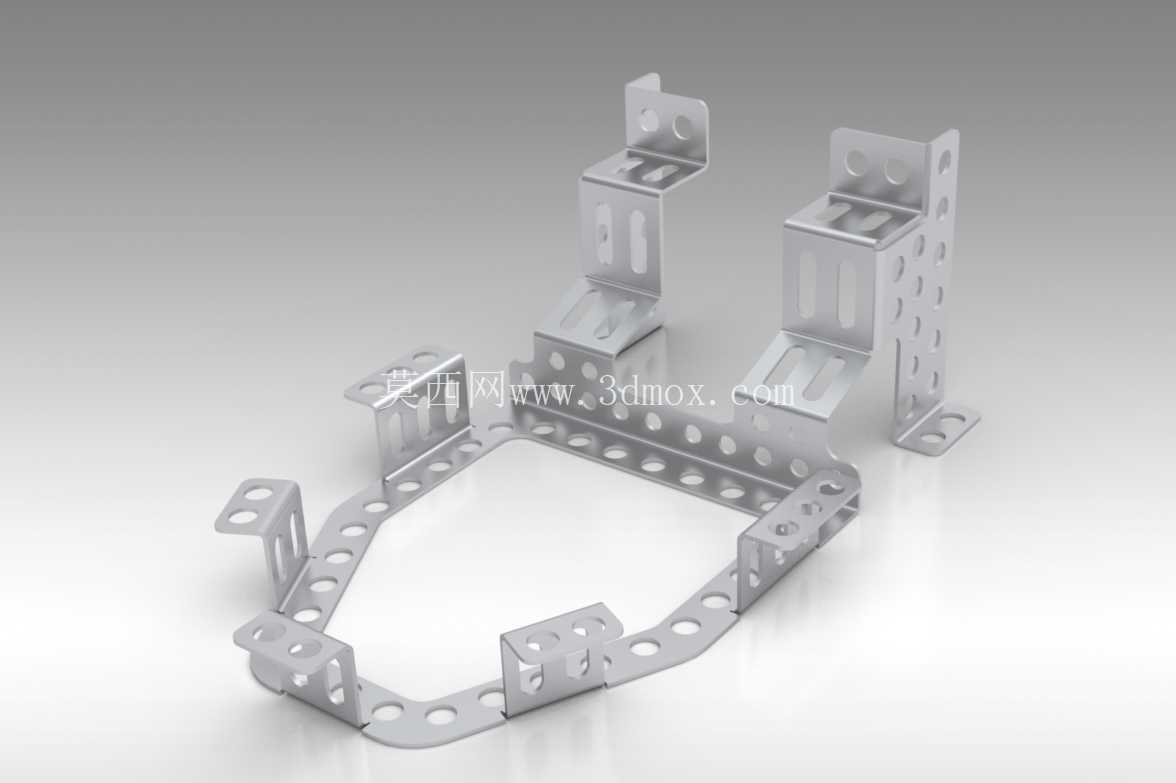

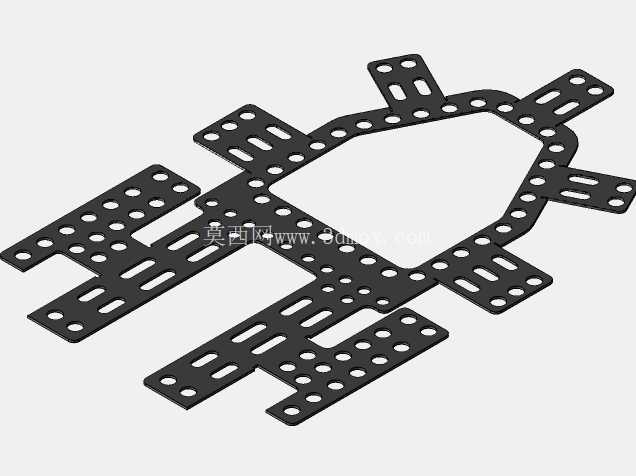

　　这套多孔组合式钣金安装构件，主要面向工业设备内部的管路、阀组、小型传感元件的集成固定场景，在流体控制设备、自动化生产线的阀岛安装区域、实验室气路排布作业中都能适配使用。不同于常规一体化焊接支架，这套构件采用拆分式钣金冲压成型设计，所有零件均通过薄板折弯、冲孔工艺加工完成，不需要额外的焊接工序，零件之间可以通过标准螺栓穿过预制孔位完成拼接，现场安装时可以根据实际安装空间调整拼接角度与延伸长度，适配不同走向的管路固定需求。

　　从功能特性来看，构件上密布的等间距圆孔与长圆孔组合，一方面可以降低钣金件的整体重量，减少材料消耗，另一方面长圆孔预留了安装调节余量，现场装配时不需要极高的孔位对位精度，允许固定件在一定范围内调整位置，抵消加工与安装累积误差。不同折弯高度的立板构件，可以实现不同高度层面的元件固定，避免管路与元件之间出现干涉，同时立板上的镂空孔位也可以作为线缆、细气管的穿线通道，规整设备内部的走线布局，减少杂乱管线带来的维护困扰。

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边都预留了足够的折弯避让距离，避免冲孔距离折弯线过近导致折弯时出现孔位变形、板材撕裂的问题；所有外露边缘都设计了微小的折弯翻边，既可以提升钣金构件的整体结构刚度，减少薄板受力后的形变，也能避免锋利的板材边缘划伤安装人员的手部，提升现场装配的安全性。构件的底座部分采用加宽的带孔平板设计，安装时可以通过膨胀螺栓或者机米螺丝固定在设备框架、墙面或者安装基板上，底座的延伸臂上同样预留了密集孔位，可以根据固定点的实际位置选择对应的孔位锁付，不需要额外现场打孔，大幅缩短现场安装的作业时长。

　　从安装边界来看，这套钣金构件单块平板零件的厚度适配常规1.5mm到2.5mm的冷轧钢板或者304不锈钢板材，加工时不需要特殊的模具，常规数控冲床或者激光切割机配合折弯机即可完成生产，单件加工成本低，适合小批量定制化的设备安装场景。拼接完成后的整体框架可以根据需求组合成L型、U型或者开放式的框架结构，最大延伸长度可以根据拼接的平板零件数量灵活调整，单段立板的高度分为三个不同规格，可以适配不同直径的管路、不同尺寸的阀件固定需求，固定时可以搭配喉箍、管夹等标准紧固件穿过预制孔位完成锁紧，不需要额外焊接支架，后期维护时也可以快速拆卸更换局部损坏的构件，不需要整体拆除整个安装框架。

　　在实际应用场景中，这类组合式钣金支架尤其适合设备改造、临时管线加装的作业场景，不需要提前进行复杂的现场测绘，只需要根据大致的安装范围选择对应数量的构件进行拼接，即可快速搭建出稳定的安装支撑结构，相比传统的角铁焊接支架，整体重量更轻，外观更规整，防腐处理也更方便，加工完成后可以直接进行喷塑或者镀锌处理，提升构件的防锈能力，适配潮湿、有轻微腐蚀的工业作业环境。构件上的多孔设计也为后续的设备升级预留了扩展空间，后期需要新增元件或者管路时，不需要重新加工支架，直接利用空余孔位即可完成新增部件的固定，减少二次改造的工作量与改造成本。
