蜗轮蜗杆啮合传动结构设计

　　在流体压力调控类设备的传动链路里，这类交错轴啮合的蜗轮蜗杆结构，常被布置在减压阀的扭矩输入末端，用来把手动调节或者小扭矩驱动件的高速低扭输入，转化为低速大扭矩的阀瓣位移输出，解决小驱动力下高压流体通路的密封压紧力不足问题。实际做结构设计的时候，首先要考虑的是安装边界的适配性，蜗轮的齿顶圆直径要匹配阀腔内部的预留安装空间，不能和阀体内壁的流道加强筋产生运动干涉，蜗杆的支撑轴颈跨距要对应阀体上预制的轴承安装孔位，保证装配的时候不需要额外做扩孔或者补加工。

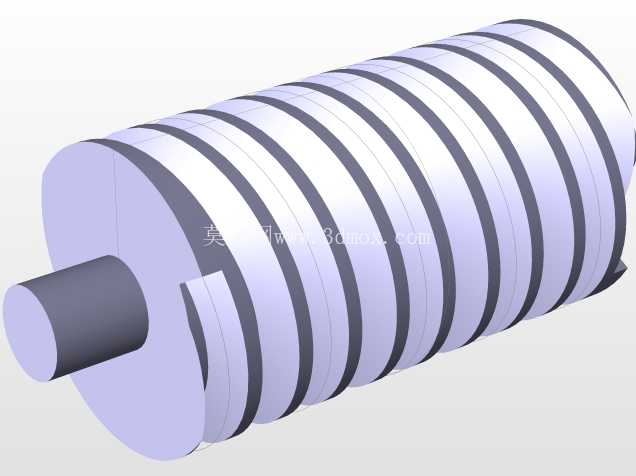

　　从功能特性上看，这套啮合副采用的是阿基米德齿形设计，蜗杆的轴向截面齿廓为直线，加工的时候可以用普通车床通过成型车刀直接切削，不需要定制特殊轮廓的磨削刀具，适合中小批量的阀类配件生产；蜗轮的轮齿采用斜齿排布，和蜗杆的螺旋升角完全匹配，啮合的时候接触线是斜向分布的，相比直齿交错传动，重合度更高，传动过程中不会出现轮齿突然进入或者退出啮合的冲击，调节减压阀压力的时候手感更顺滑，不会出现卡顿或者压力跳变的情况。设计过程中要特意校核齿面滑动速度，因为减压阀的调节动作属于间歇式低速运动，齿面滑动速度控制在3m/s以内，不需要做特殊的齿面淬火硬化处理，采用锡青铜材质做蜗轮轮缘、45号钢调质做蜗杆就能满足使用寿命要求，同时还能控制零件的加工成本。

　　安装尺寸的匹配上，蜗杆的输入轴端预留有标准的方头接口，可以直接配套手动旋钮或者小型步进电机的输出轴，不需要额外加装联轴器；蜗轮的中心孔带有键槽，和减压阀的阀杆通过平键传递扭矩，键槽的位置要避开轮齿的受力最大区域，避免长期受载出现键槽开裂的问题。实际应用场景里，这套传动结构除了用在减压阀上，也可以适配各类需要大减速比、小安装空间的手动调节机构，比如小型管路节流阀、实验室气体调压装置、小型流体设备的流量调节组件，因为蜗轮蜗杆结构本身具备反向自锁特性，当调节到目标压力值之后，即使输入端没有额外的锁紧装置，流体作用在阀瓣上的反向推力也不会带动蜗杆反转，能够长期保持压力设定值稳定，不需要额外加装锁紧螺母或者定位销，简化了整体的结构设计。

　　做三维建模的时候，要特意还原轮齿的啮合侧隙，侧隙控制在0.02-0.05mm之间，既不会因为侧隙过大出现调节空程，也不会因为侧隙过小导致温度升高后齿面卡滞；蜗轮的轮毂部分做了减重孔设计，在不影响结构强度的前提下降低零件重量，同时减重孔可以作为装配时候的工艺孔，方便用卡具夹持做齿形的精加工。还要注意蜗杆两端的轴承安装位的同轴度公差，建模的时候要把同轴度公差的基准参考带做出来，方便后续出工程图的时候标注形位公差，避免装配后蜗杆转动卡滞；蜗轮的端面和阀腔内部的定位止口要留有0.1mm的轴向间隙，补偿温度变化带来的零件热胀冷缩量，保证低温环境下传动依然顺畅。
