油气站场立式分离罐配套管道布线结构

　　这套管道布线结构主要应用于油气田采出液预处理站场、小型天然气调压计量撬的工艺管路搭建场景，对应现场立式气液分离设备与卧式缓冲储液罐之间的介质连通需求，承担分离后气相导出、液相回流或输送的核心管路功能，是小型油气处理单元里衔接分离、存储两类核心设备的关键管路组成。从实际工况适配来看，这套结构优先匹配处理量在每日500至1200标方的小型单井站场，现场安装时不需要额外搭建大型管廊支架，依托设备本体的预留接口即可完成管路固定，大幅缩减野外场站的现场施工周期。

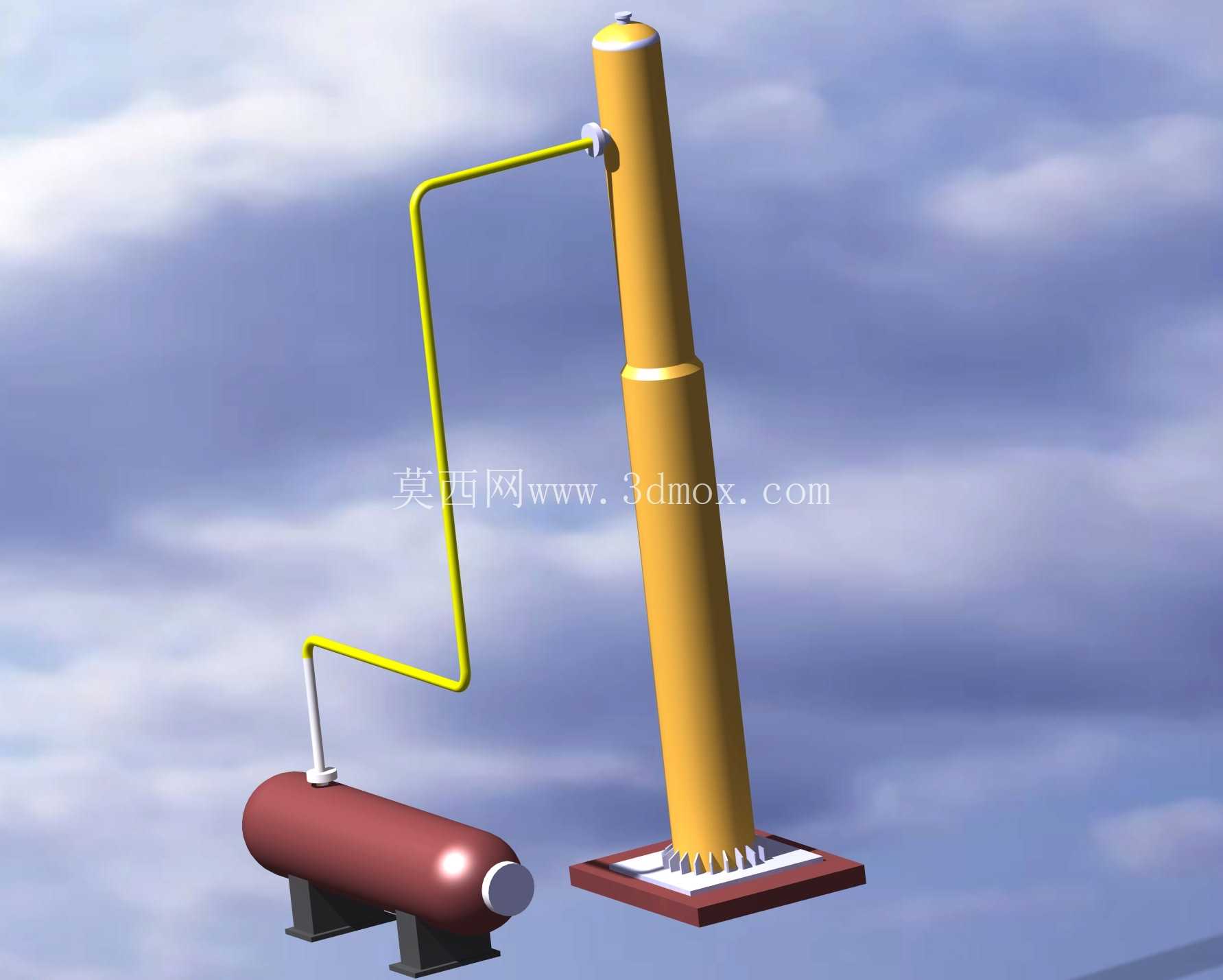

　　设计阶段首先锚定的是现场安装的容错空间，立式罐体底部采用方形法兰基座固定，基座边长控制在1.2米左右，基座上预留12个均匀分布的螺栓安装孔，适配现场预埋的地脚螺栓位置偏差，允许最大15毫米的安装错位补偿，不需要二次扩孔调整。连接立式罐体与卧式储液罐的管线采用两段直角弯折结构，管线整体抬升高度距离地面2.1米，既满足站场人行通道的2米净空要求，也避免管线过低被现场巡检车辆剐蹭。管线与立式罐体的连接口设置在罐体上部三分之一位置，刚好对应气液分离后的气相富集区，避免分离过程中液相被气流夹带进入管线造成液击；管线与卧式储液罐的连接口设置在罐体顶部端盖位置，接入端向下延伸至罐内150毫米处，管口做45度斜切处理，减少介质流入时对罐内液位的冲击扰动。

　　管线的弯折位置全部采用大曲率半径的冷弯成型结构，弯曲半径为管线外径的6倍，避免直角弯头造成的介质流阻突变，减少天然气输送过程中的压力损失，同时也能降低管线内积液残留的概率，避免冬季低温环境下积液冻堵管线。卧式储液罐采用鞍式支座支撑，两个支座的中心间距为1.1米，支座底部预留200毫米的操作空间，方便现场人员定期打开罐体底部的排污阀排出沉积杂质。整套管路的固定点除了两端的设备接口外，在管线的上弯折段设置了一个与立式罐体侧壁连接的固定管卡，管卡与管线之间预留3毫米的间隙，适配管线输送介质时的温度形变补偿，避免热胀冷缩造成的接口应力开裂。

　　从建模逻辑来看，这套结构在搭建时优先对齐了两类设备的接口坐标基准，先确定立式罐体的安装中心轴线，再根据卧式储液罐的摆放位置反推管线的弯折点位，所有管线的走向都避开了设备本体的操作维护空间，比如立式罐体顶部的安全阀安装口、液位计安装面，卧式罐体端部的人孔、液位观察窗位置都没有被管线遮挡，现场运维人员不需要拆解管路就能完成常规的设备点检、阀门操作。管线的外径统一选用57毫米的常规无缝钢管规格，壁厚按照1.6兆帕的设计压力选取4毫米，完全匹配小型站场的低压油气输送工况，不需要选用高压厚壁管材，兼顾结构强度与材料成本控制。

　　现场安装时，这套管路结构可以在工厂内完成预制成型，整体运输到现场后只需要完成两端法兰的对接紧固，不需要现场进行弯管、焊接作业，特别适合偏远地区的单井站场快速部署，减少现场动火作业的安全风险。管线表面统一涂刷黄色的油气介质识别漆，和罐体的红棕色防锈漆形成明显的视觉区分，方便现场巡检人员快速识别介质流向，排查管线跑冒滴漏问题。整套结构的安装边界控制在长宽2.2米、1.5米的矩形区域内，整体高度不超过3.2米，完全适配标准撬装设备的尺寸限制，可以整体集成到撬装底座上，实现工厂预制、整体运输、现场落地即可投用的快速部署需求。
