带双耳安装座的环形输送配套支撑构件

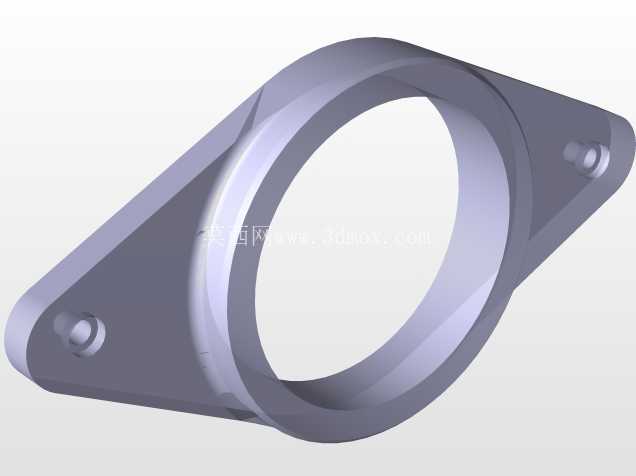

　　在轻型皮带输送线的现场布局中，这类带双耳安装结构的环形支撑构件，常被用于输送段的转向、张紧或者托辊的端部定位场景，尤其适配小载荷的迷你输送工位，比如电子元器件流水线的小件转运、实验室小型物料传递线这类对安装空间要求严苛的场合。从结构功能来看，中间的环形通孔是核心配合面，主要用于穿装转轴、衬套或者轴承组件，为输送辊的转动提供定位基准，孔壁的加工精度直接决定了辊体转动的同轴度，若配合间隙过大，会在输送运行过程中出现辊体跳动，进而导致皮带跑偏，影响物料输送的平稳性。两侧延伸出的耳板是安装受力的核心部位，每个耳板上预留的沉头安装孔，用于穿装紧固件将整个构件固定在输送线的侧梁或者机架立板上，耳板的厚度设计需要匹配对应载荷下的抗弯强度，避免长期受辊体传力出现形变，导致环形孔的轴线偏移。

　　设计这类构件的时候，首先要确定的是中间环形孔的公称直径，这个尺寸需要和配套使用的辊轴外径、轴承外圈尺寸做适配，不能出现干涉或者配合过松的问题，孔的轴向长度要根据辊端的支撑跨度来定，保证支撑面有足够的接触面积，降低单位面积的压应力。两侧耳板的延伸角度需要结合安装面的位置来调整，要保证安装完成后环形孔的轴线和输送辊的轴线完全重合，同时耳板上的安装孔中心距要和机架上预设的安装孔位完全匹配，减少现场安装的调整工作量。耳板和环形主体的衔接位置做了圆弧过渡处理，这个细节是为了降低应力集中，避免设备长期运行过程中在衔接位置出现疲劳断裂，尤其是输送线频繁启停的工况下，惯性载荷会反复作用在衔接位置，圆弧过渡能有效分散应力，提升构件的使用寿命。

　　从安装边界来看，整个构件的外轮廓宽度由两侧耳板的外端间距决定，设计时需要预留足够的紧固件安装操作空间，保证扳手或者电动工具能顺利完成螺栓的锁紧作业，不会因为空间局促导致安装不到位。环形孔的端面要和耳板的安装面保持严格的垂直公差，否则安装完成后辊轴会出现倾斜，直接导致皮带运行时向单侧偏移。构件的整体厚度要匹配输送线的侧梁安装槽尺寸，不能突出侧梁表面过多，避免和运行中的皮带或者输送物料发生剐蹭。在实际选型应用中，这类构件不需要额外做复杂的表面处理，常规的喷塑或者镀锌处理就能满足车间普通工况的防锈需求，如果是在洁净车间使用的迷你输送线，还可以选用不锈钢材质加工，满足洁净度要求。这类支撑构件虽然结构简单，但是作为迷你输送线的基础安装部件，其尺寸精度和结构强度直接影响整条输送线的运行稳定性，建模过程中需要重点管控安装孔的位置度、环形孔的圆柱度以及衔接位置的圆角参数，避免加工完成后出现装配不匹配的问题。在小型输送线的模块化设计中，这类构件还可以和张紧调节结构配合使用，通过调整耳板的安装位置来实现皮带张紧度的微调，不需要额外设计复杂的张紧座，能有效简化整条输送线的结构，降低制造成本，同时减少后期维护的调整难度。
