立式螺旋输送给料设备结构设计

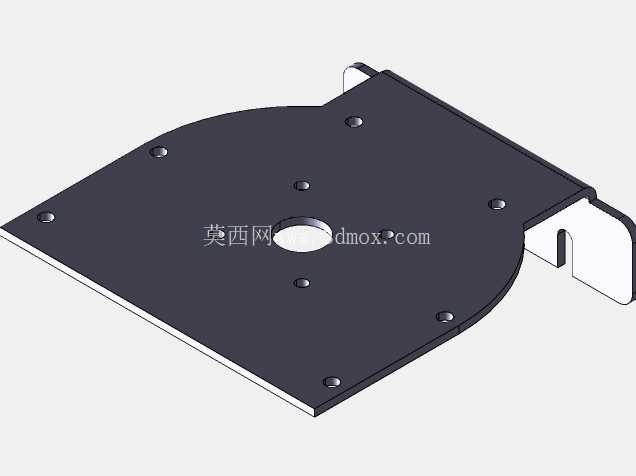

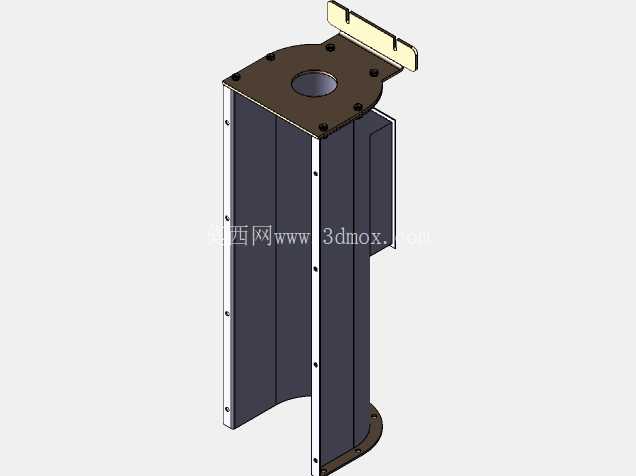

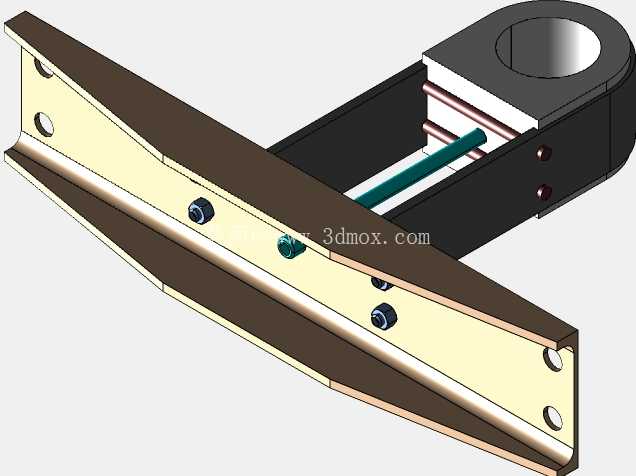

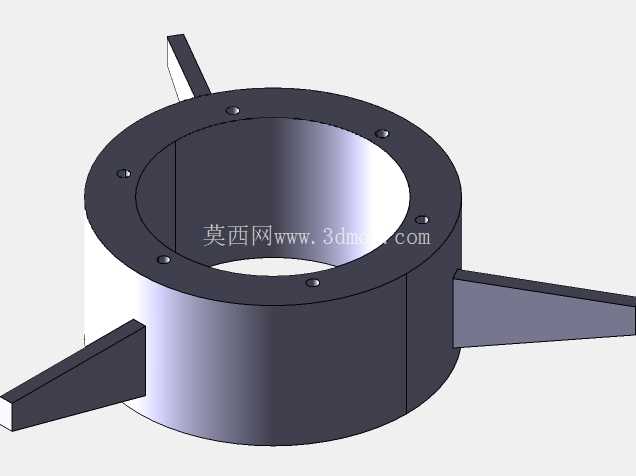

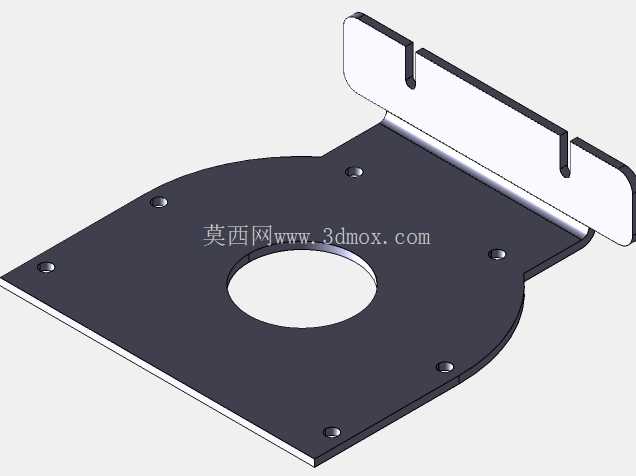

　　在粉体、小颗粒散料的短距离垂直提升工况里，立式螺旋输送设备一直是占地要求严苛场景下的首选方案，不同于倾斜布置的螺旋输送机需要预留较长的水平投影安装空间，这类立式结构可以直接对接上方料仓的进料口与下方的受料点位，在粮食加工、塑料改性、化工粉体配料、建材粉料转运的车间布局里，能极大压缩输送环节的占地空间，避免多段转运输送带来的物料撒漏、粉尘逸散问题。从结构细节来看，该设备的顶部采用带安装凸耳的法兰端盖结构，端盖上预留的圆形通孔为进料接口，可直接与上游的卸料阀、喂料器出口做法兰对接，端盖周向均匀布置的螺栓孔用于和下方的筒体做密封连接，避免输送过程中粉尘从上端接缝处溢出，向外延伸的两个安装凸耳上开有长圆形安装孔，可适配现场安装支架的孔位偏差，降低现场安装的对位难度。

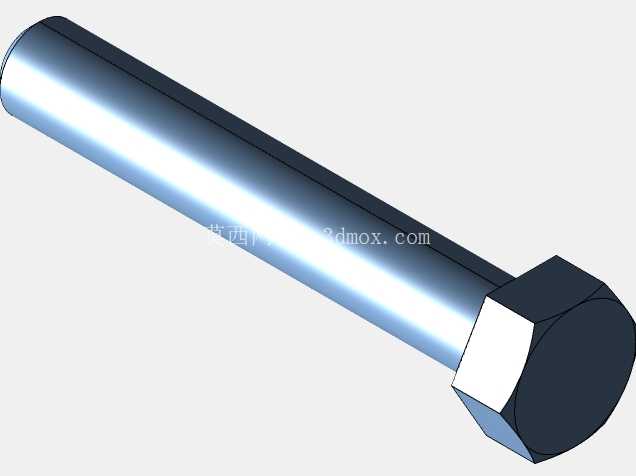

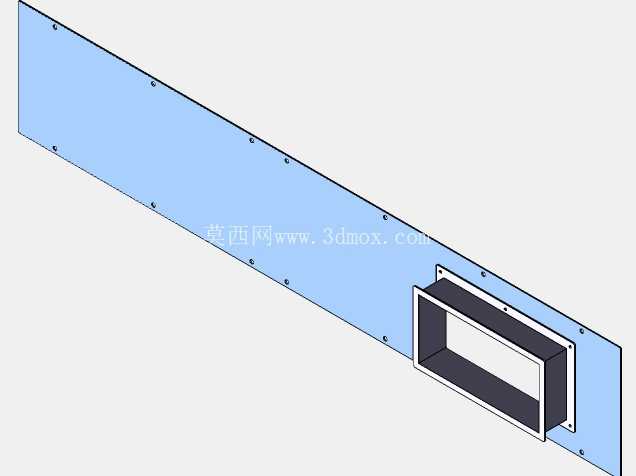

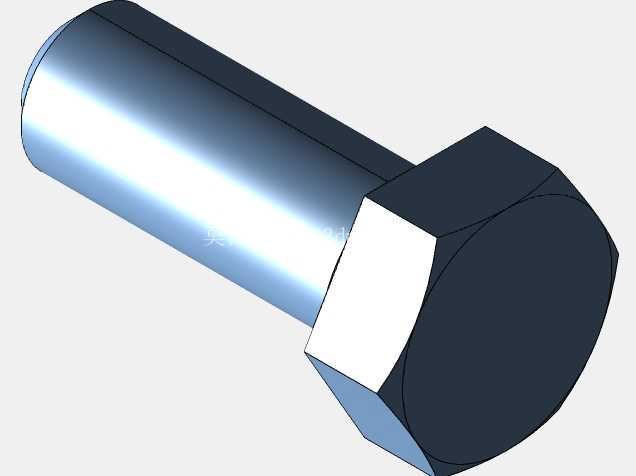

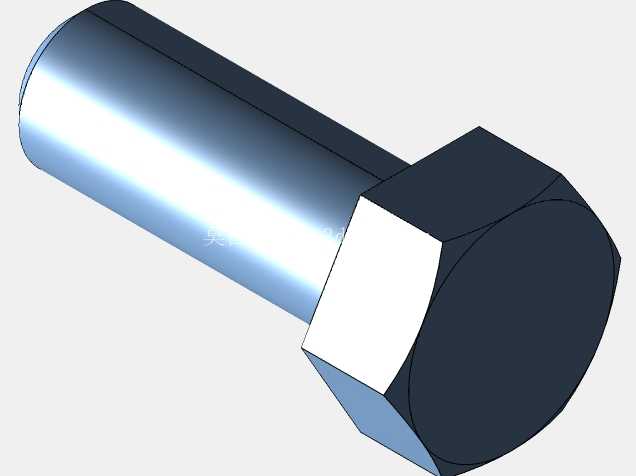

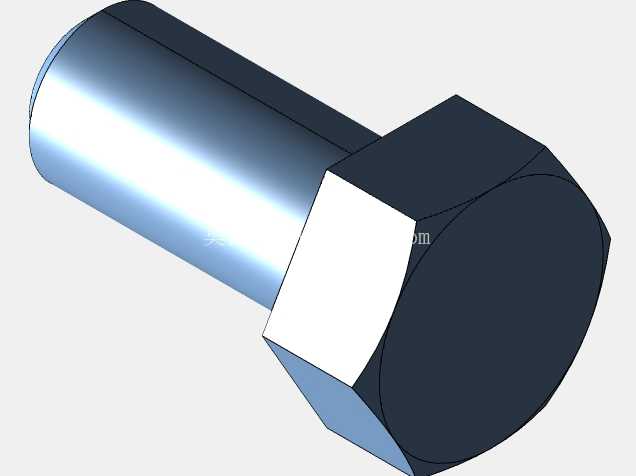

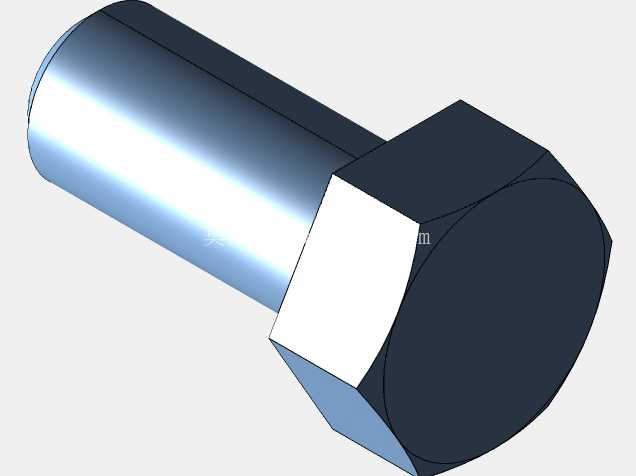

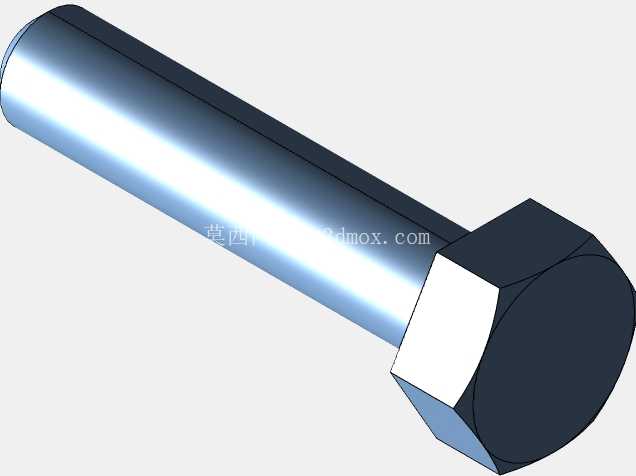

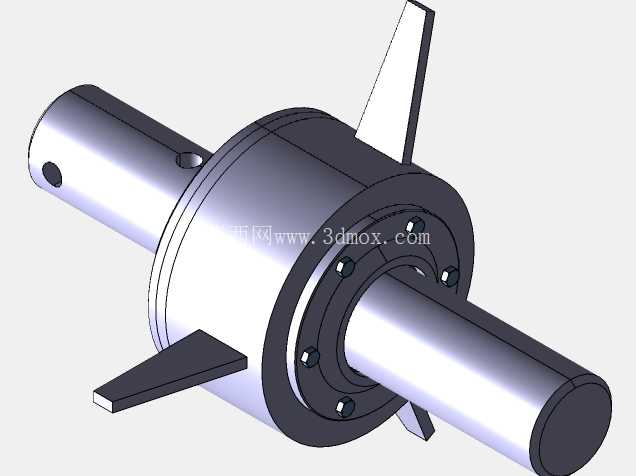

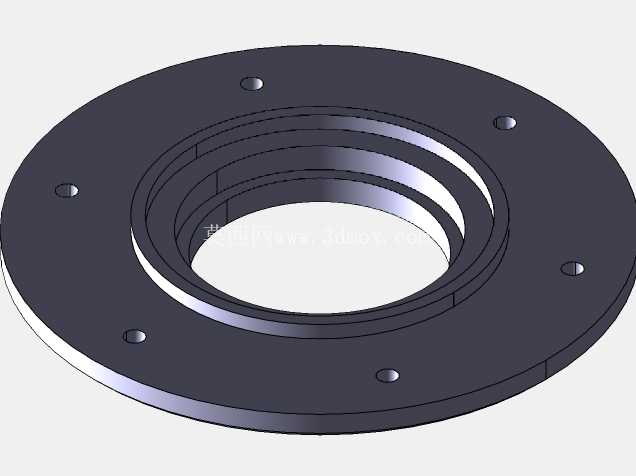

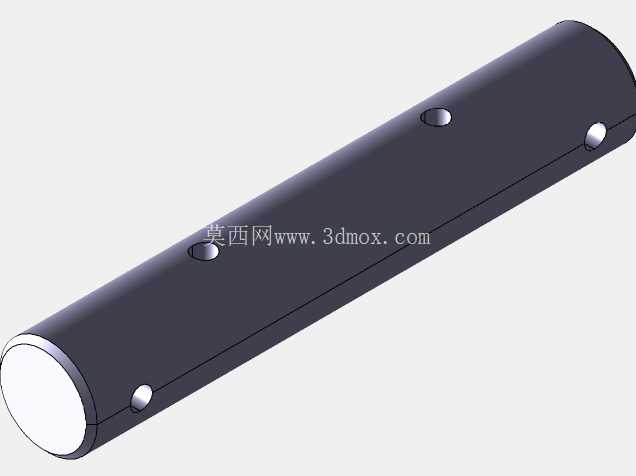

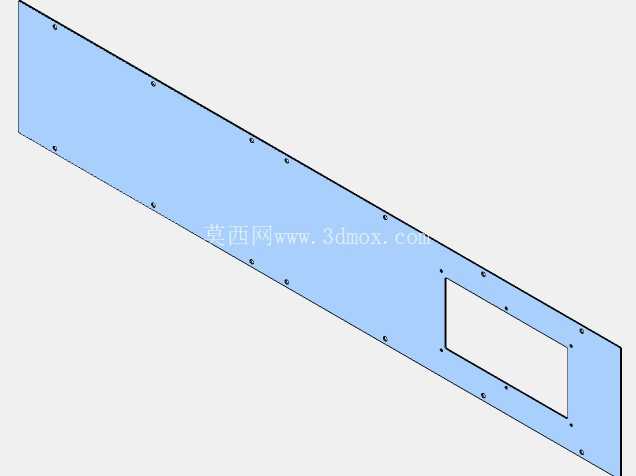

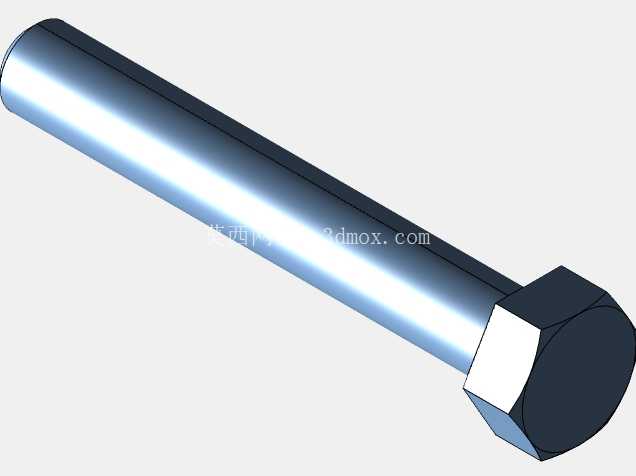

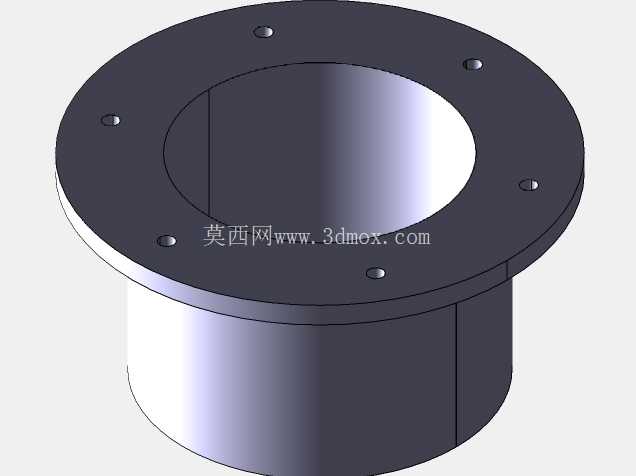

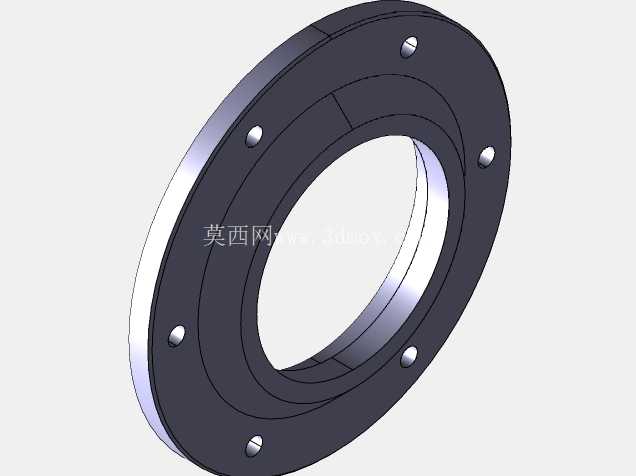

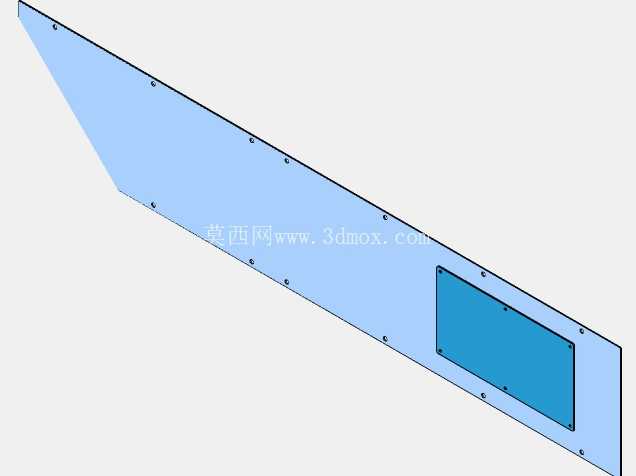

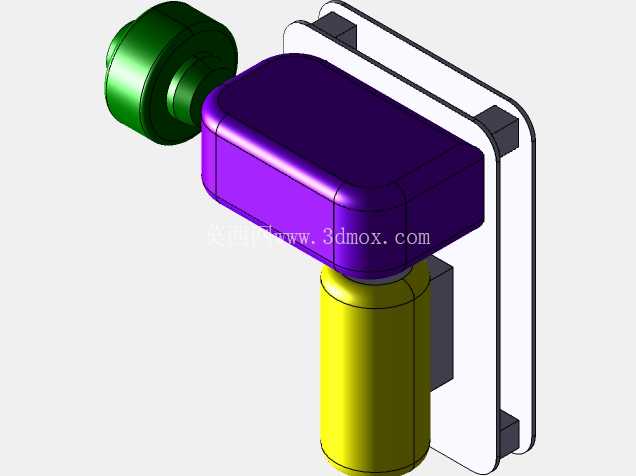

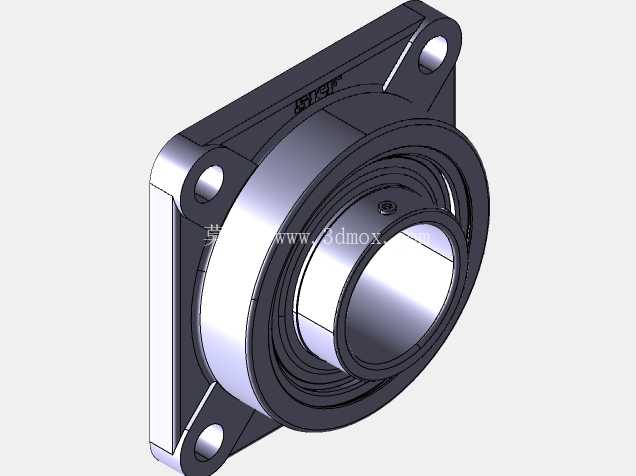

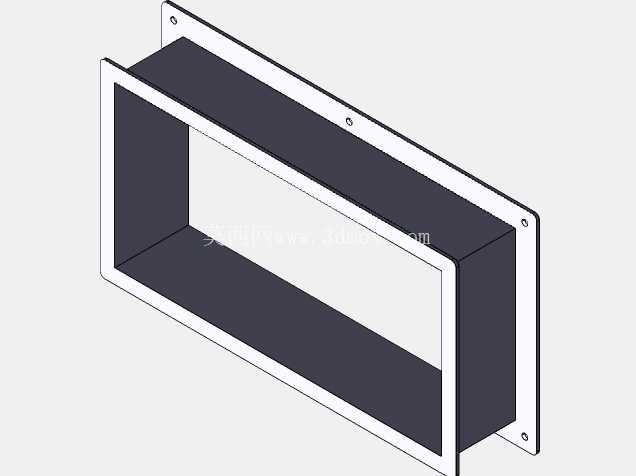

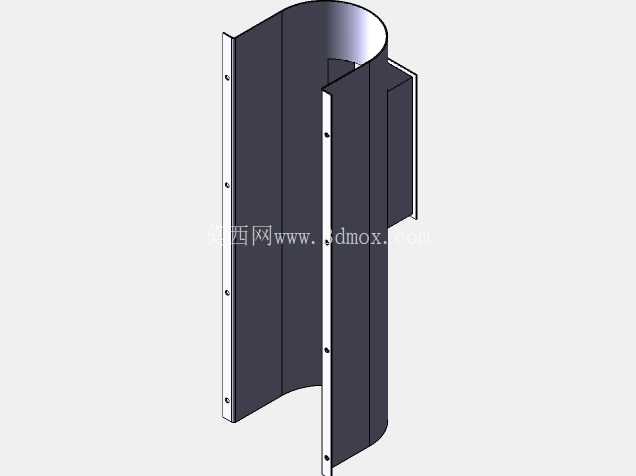

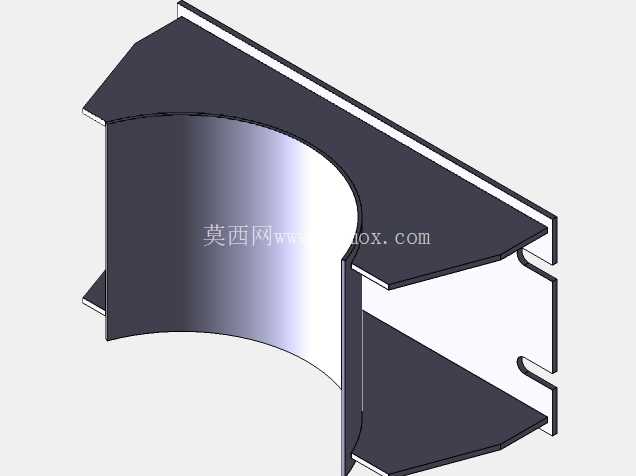

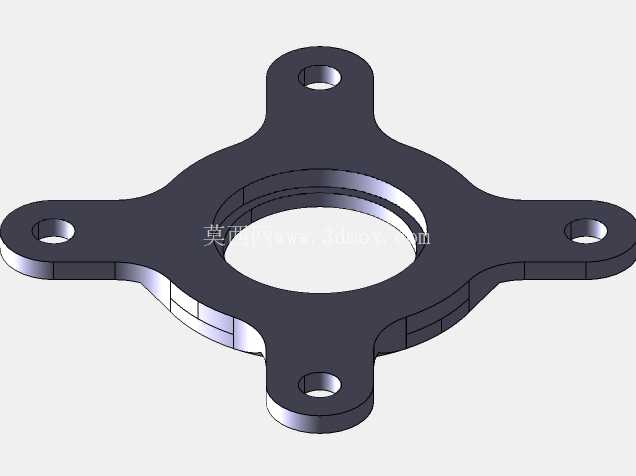

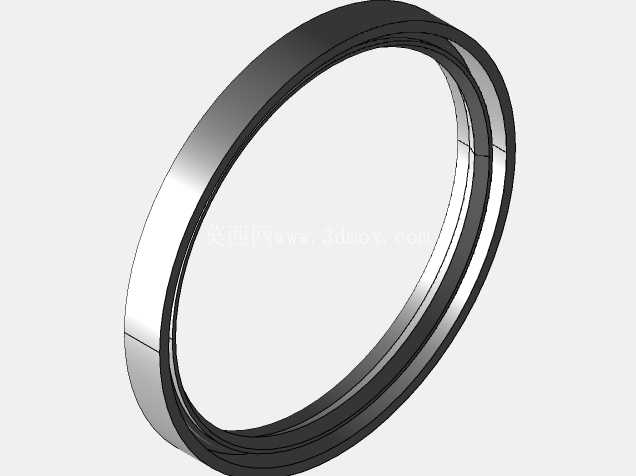

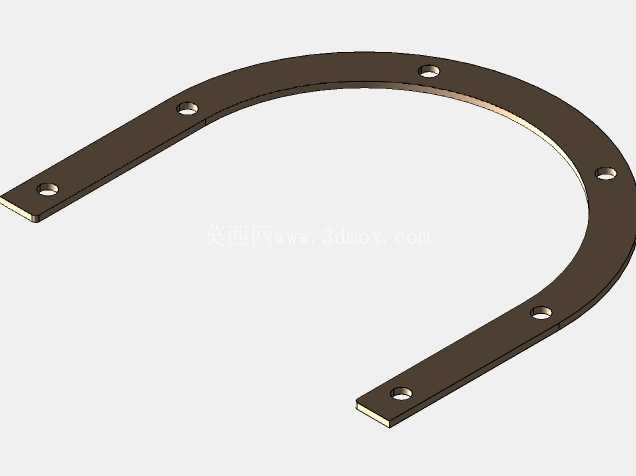

　　筒体部分采用分段式钣金折弯拼焊结构，一侧开设的长条形观察维护口可在设备卡料、检修时快速打开，无需整体拆解筒体即可清理内部残留物料或检查螺旋叶片的磨损情况，筒体外侧沿轴向布置的多组连接螺栓用于固定内部的螺旋轴支撑衬套，避免长轴立式布置时出现径向摆动，保证螺旋叶片和筒体内壁的间隙均匀，防止物料卡滞或叶片刮蹭筒壁。设备底部预留的法兰结构用于连接驱动单元，通常立式布置的减速电机会直接安装在底部法兰位置，动力输出轴直接和内部螺旋轴做刚性连接，省去链传动、带传动带来的额外维护需求，传动效率也更高。

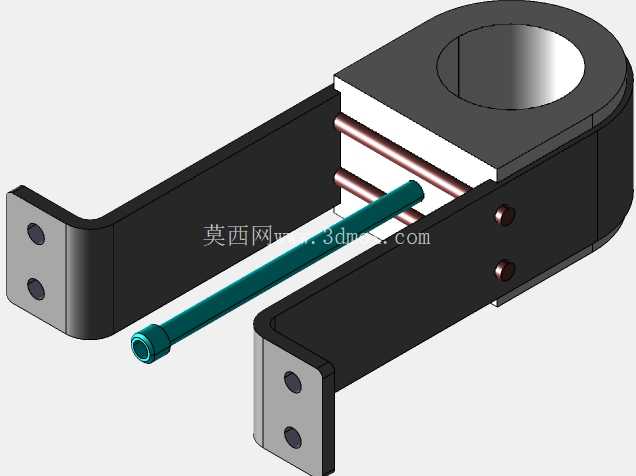

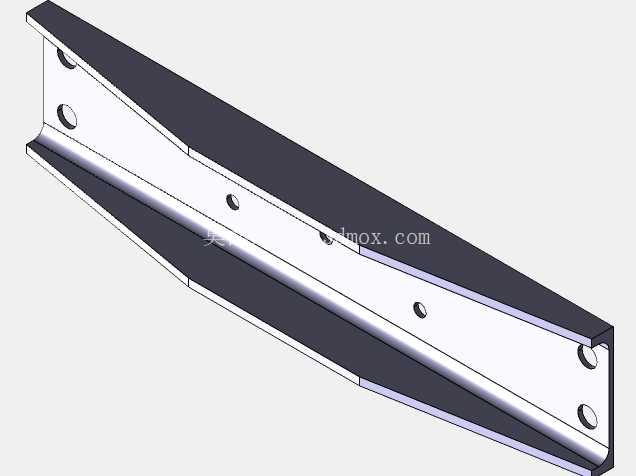

　　设计这类立式螺旋输送结构时，首先要核算输送物料的堆积密度、安息角、磨琢性，以此确定螺旋叶片的螺距、叶片和筒壁的间隙大小：对于流动性好的颗粒物料，螺距可设置为螺旋直径的0.8-1倍，间隙控制在3-5mm即可；对于易黏附、含水率稍高的粉体物料，螺距可适当缩小至螺旋直径的0.6-0.7倍，间隙放大到5-8mm，避免物料黏结在叶片和筒壁之间造成堵转。安装边界方面，这类设备的水平投影尺寸主要由筒体直径决定，顶部安装凸耳的外伸尺寸需要在设计时提前和现场安装支架的跨度匹配，设备整体的垂直高度需要根据实际提升高度做定制化调整，同时要预留底部驱动电机的检修空间，保证电机接线、散热不受周边设备遮挡。

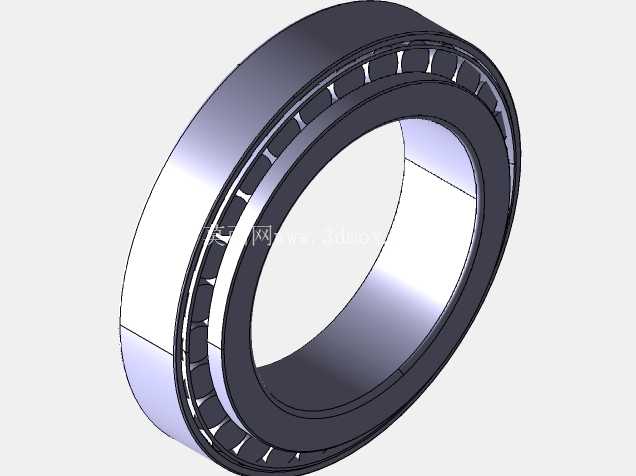

　　在实际应用场景中，这类设备常搭配失重秤、计量喂料机使用，作为配料系统的垂直提升单元，也可直接安装在小型料仓的顶部，将地面投料位的物料直接提升送入料仓，相比斗式提升机，它没有料斗回程带料的问题，整机结构更简单，维护点更少，适合输送温度不高、磨琢性中等的散状物料，输送过程中全封闭的筒体结构也能满足车间的环保防尘要求，避免粉体物料输送过程中的职业健康风险。结构建模过程中需要重点关注螺旋叶片和筒体的同轴度公差，顶部端盖和底部法兰的端面平行度要求，避免装配后螺旋轴出现偏斜，导致设备运行时振动过大、轴承过早损坏；同时筒体上的维护口需要做快开式压边结构，保证关闭后的密封性，防止输送细粉时出现漏灰问题。
