起重机作业用重型吊钩结构设计

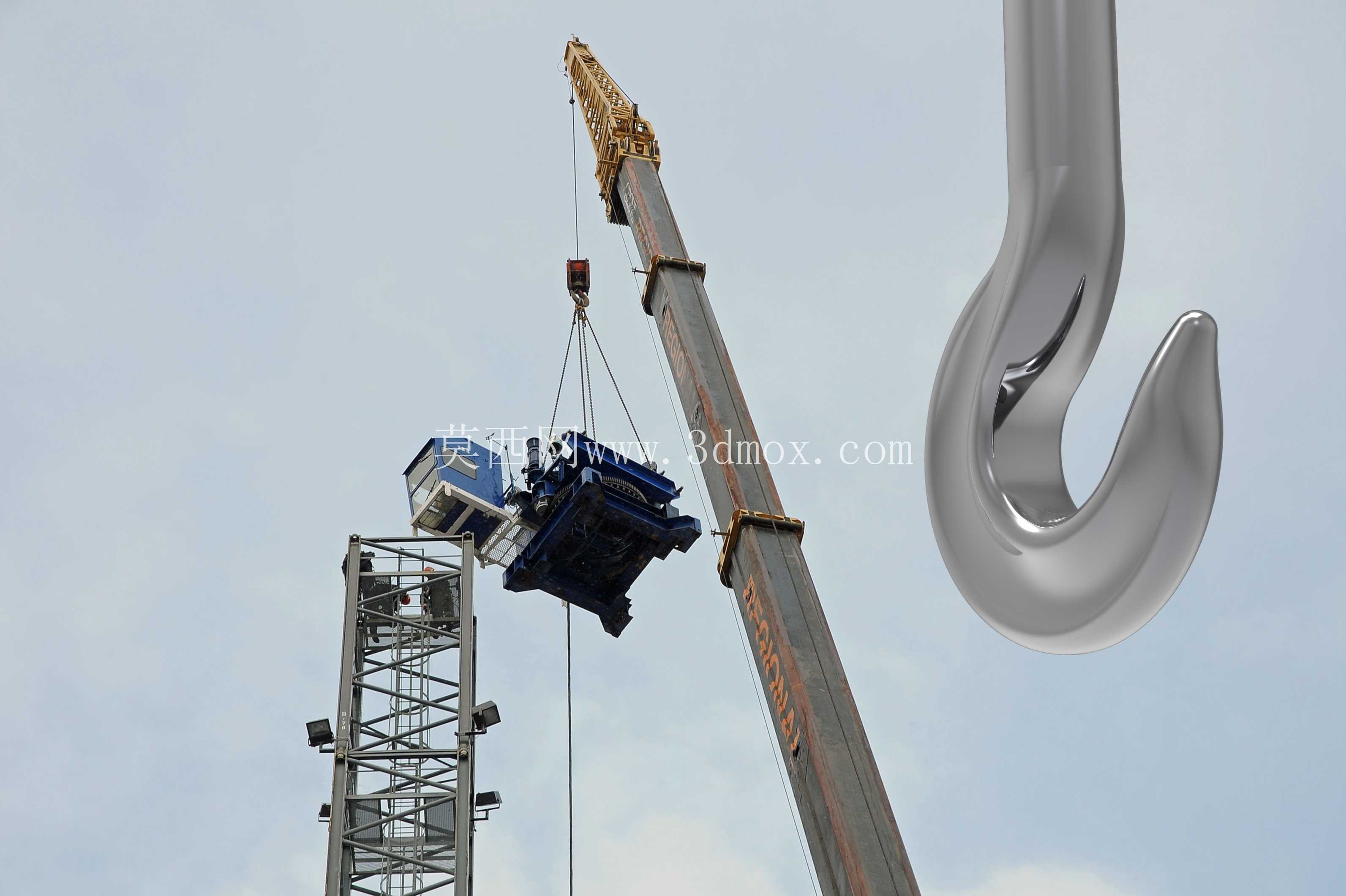

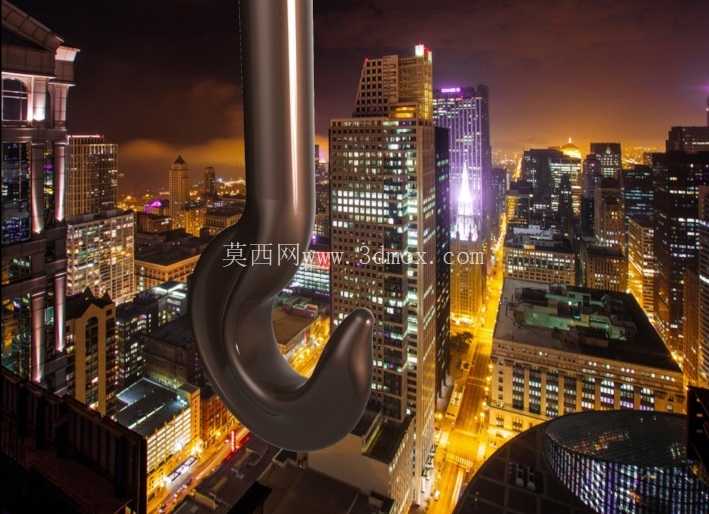

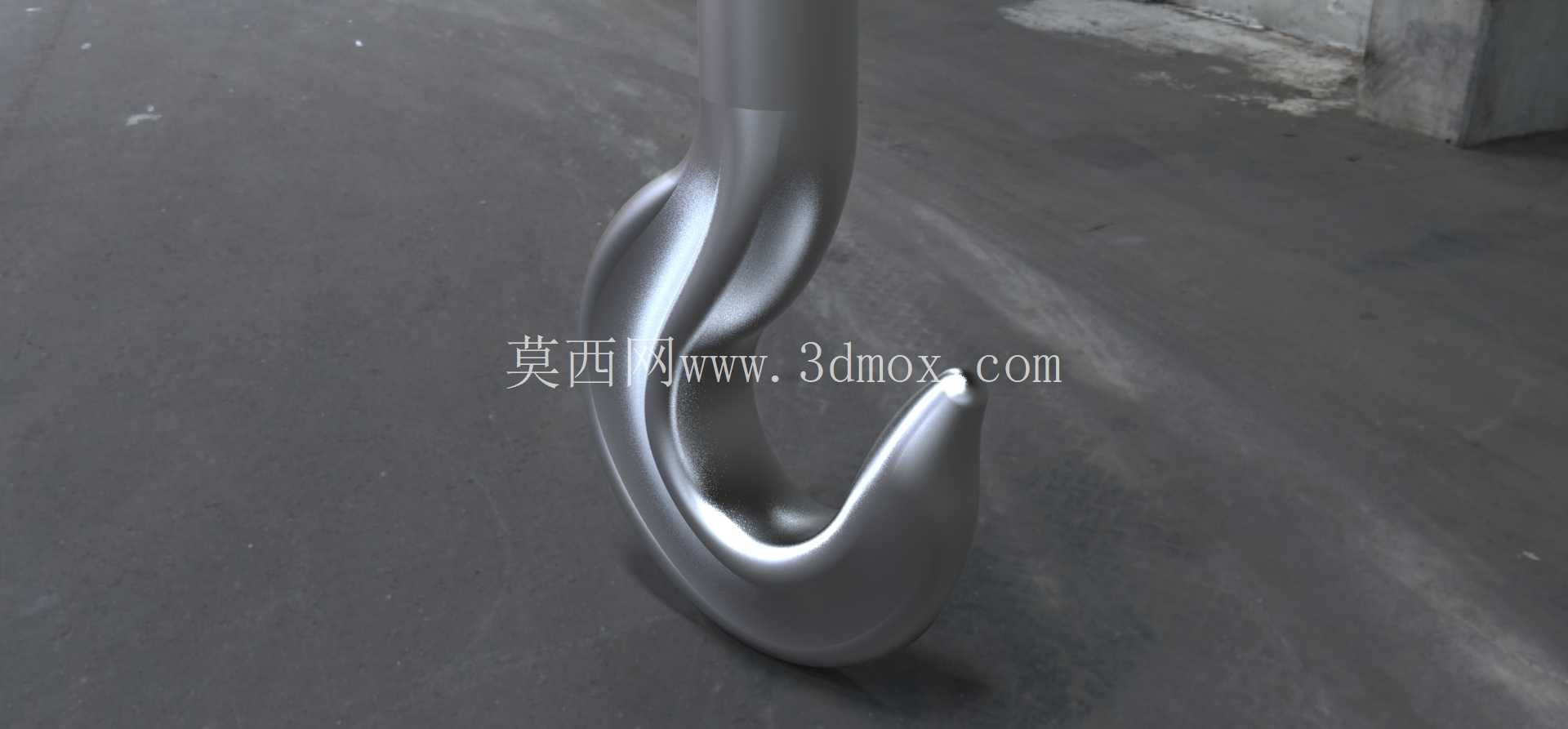

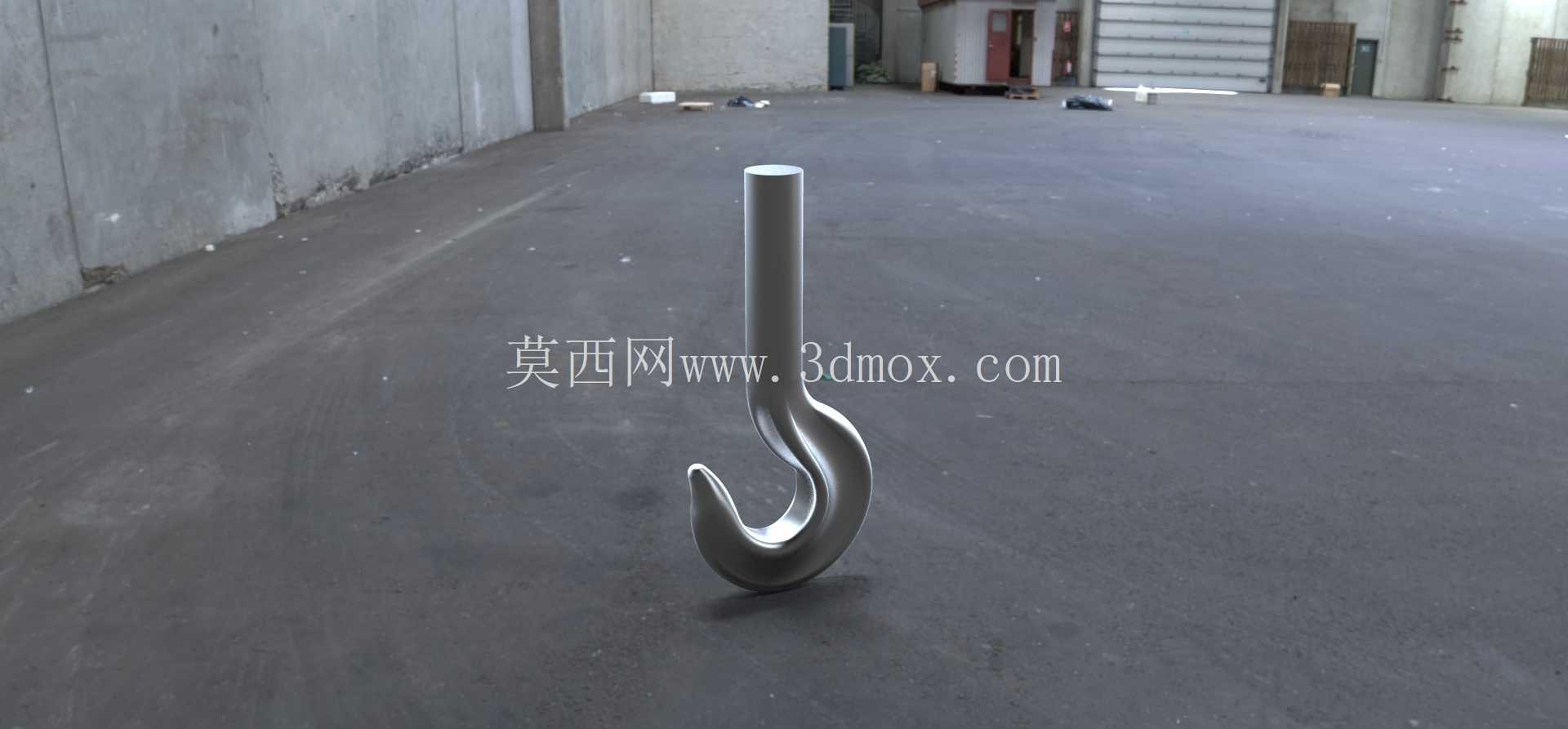

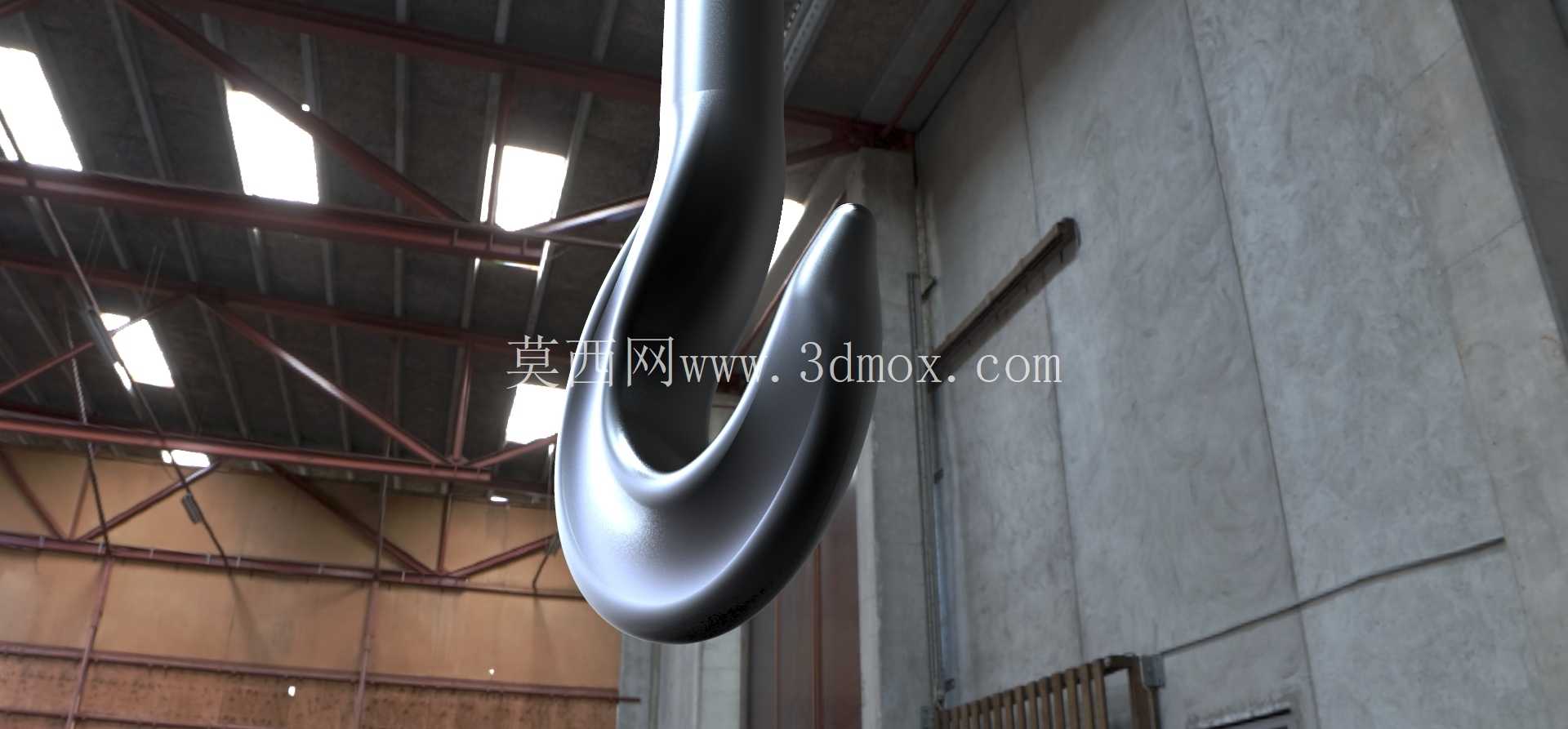

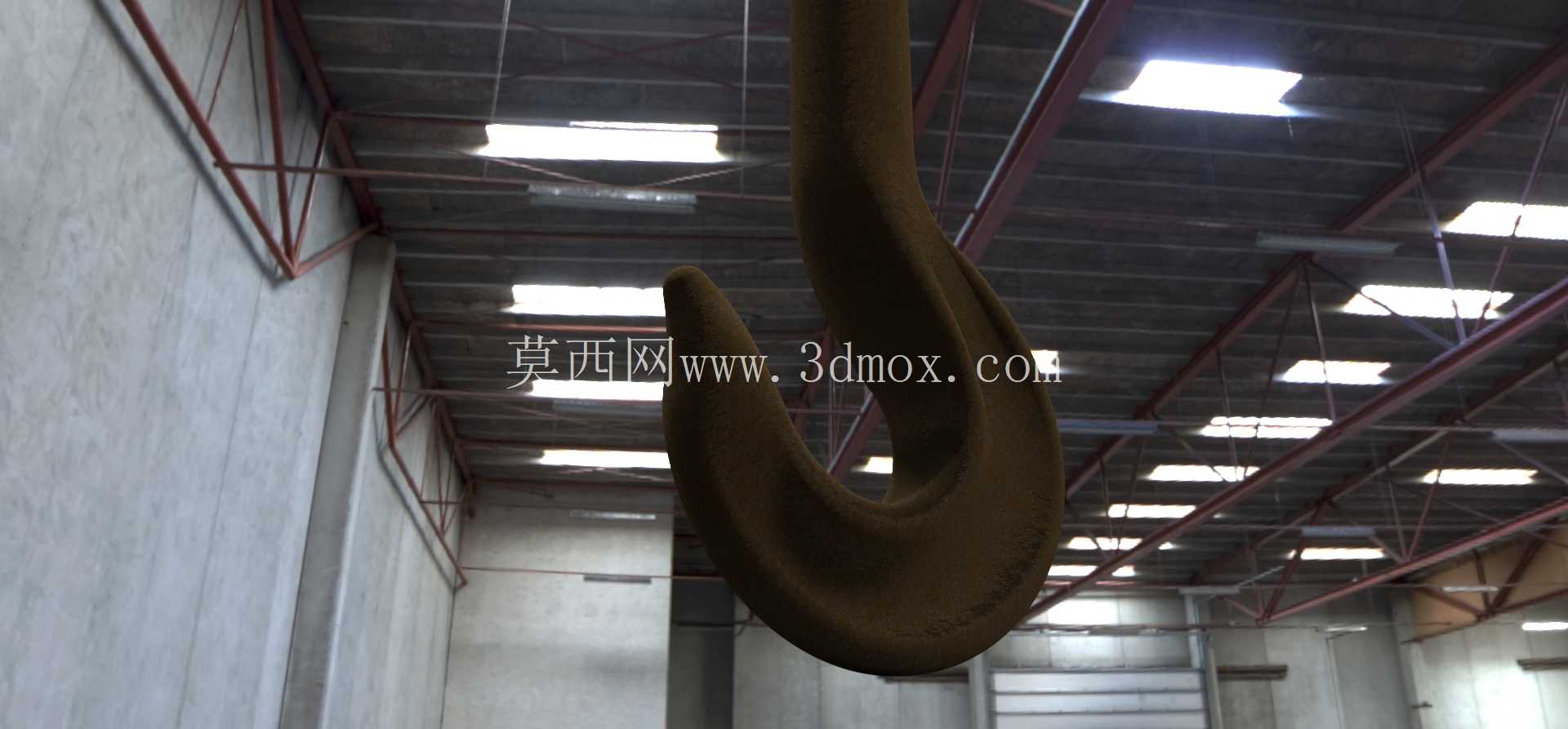

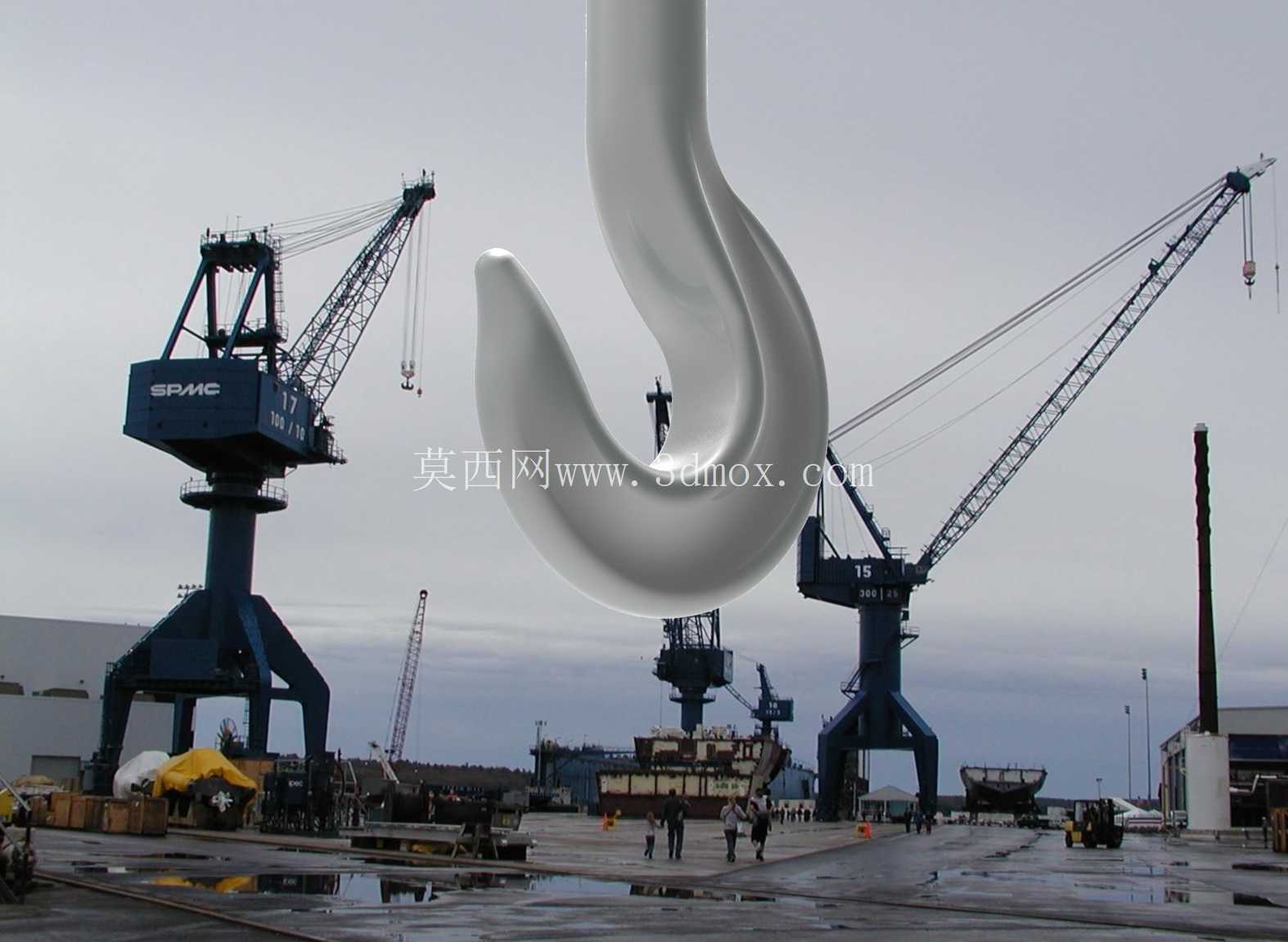

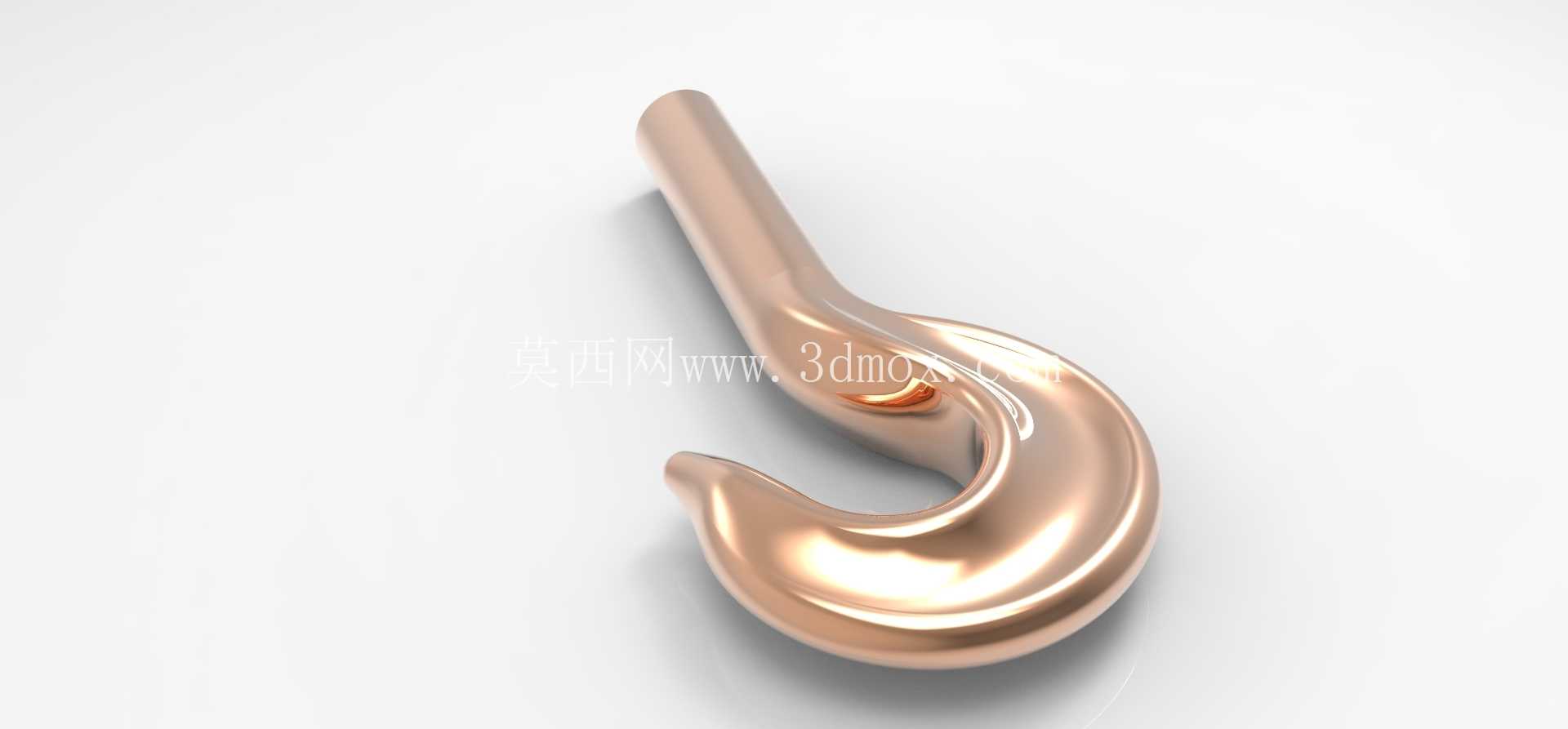

　　在港口散货装卸、建筑施工现场重型构件转运、重型装备制造车间工件调运、仓储物流大吨位货物移位这类场景里，吊钩是直接承载被吊物载荷的核心终端部件，所有起升机构的拉力最终都要通过吊钩传递到被吊物上，其结构合理性直接决定吊装作业的安全冗余。这款吊钩采用经典的单钩曲臂结构，钩身截面从颈部到钩尖做了连续的变截面过渡，没有出现应力集中的直角突变区域，钩尖位置做了向内的收弧设计，配合防脱挡片的安装位，能避免吊装过程中吊索具从钩口滑出的风险。

　　从结构受力逻辑来看，设计时首先要匹配对应吨位起重机的额定起升载荷，钩身的曲率半径是按照曲梁弯曲理论计算得出，不同于直梁受弯的应力分布，曲梁的中性层会向曲率中心偏移，因此钩身内侧的压应力和外侧的拉应力都要经过校核，确保在额定载荷下的应力值低于材料许用应力，同时预留1.5倍以上的静载安全系数。钩头颈部的螺纹连接段采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，对中性更好，能承受更大的轴向拉力，配合推力轴承安装在吊钩横梁上，可实现吊重过程中吊钩的自由回转，避免吊索具扭转打结。

　　安装边界方面，吊钩颈部的配合尺寸要和吊钩横梁的安装孔、推力轴承的内圈尺寸严格匹配，钩身的最大回转半径要和起重机的起升滑轮组底部保留足够安全距离，防止起升到上限位置时钩身碰撞滑轮架。钩身的开口尺寸要适配常用的卸扣、钢丝绳吊索、吊装带的连接规格，既不能过大导致吊索具在钩内窜动幅度过大，也不能过小导致常规吊具无法顺利挂入。实际作业中，吊钩会频繁承受冲击载荷，比如起吊离地瞬间的动载冲击、运行过程中的晃动载荷，因此钩身的过渡圆角都做了加大处理，避免长期交变载荷下出现疲劳裂纹。钩尖位置做了加厚处理，因为挂吊索时钩尖是主要的受力接触点之一，长期使用磨损后仍能保留足够的承载截面。

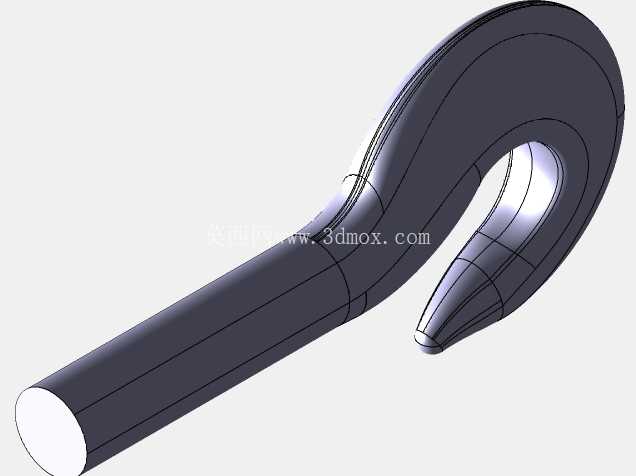

　　从建模逻辑来看，先通过草绘勾勒钩身的中心曲率曲线，再沿着曲线扫描出变截面的钩身实体，对颈部螺纹、防脱片安装孔、轴承配合轴颈这些特征做单独的细节建模，所有配合面都标注了对应的公差要求，确保加工后能和现有起重机的吊钩总成部件互换。在不同的应用场景下，吊钩的承载需求存在差异，比如冶金场景的高温作业环境，吊钩材料还要考虑高温下的强度衰减，而普通仓储吊装场景则侧重结构轻量化和操作便捷性，这款吊钩的结构参数适配通用桥式起重机、汽车起重机的常用吨位区间，可直接替换同规格的现有吊钩部件，不需要对原有起升机构做额外改装。日常维护中，吊钩的钩身磨损量、开口变形量是重点检查项，因此建模时也预留了磨损检测的基准位置，方便运维人员定期测量形变情况，判断是否达到报废标准。
