起重机吊钩带法兰连接承载结构

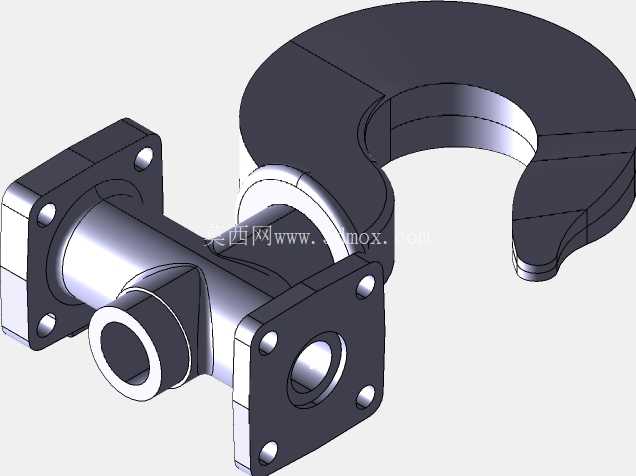

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装这类高频重载作业场景里，吊钩作为起重设备直接接触吊重的终端执行部件，其结构可靠性直接决定作业安全边界，这套带法兰连接基座的吊钩结构，正是针对固定工位起重吊点的定制化承载方案。不同于常规穿销式吊钩的铰接安装形式，该结构采用双侧带安装孔的方形法兰作为连接基座，法兰端面共设置8个均布的螺栓过孔，可直接与起重卷扬机构的输出轴座、或者固定式吊臂的末端安装面通过螺栓组刚性锁固，安装时无需额外加工铰接销轴孔，适配现有多数桥式起重机、固定式悬臂吊的末端安装接口，安装面的平面度公差控制在0.05mm以内，避免螺栓组受偏载剪切。

　　从功能特性来看，钩体部分采用大曲率圆弧过渡的钩身设计，钩尖处做了加厚挡边结构，可防止吊装过程中钢丝绳、吊装带从钩槽内滑脱，钩身的圆弧曲率经过载荷分布校核，额定载荷下钩身内侧的应力集中系数控制在1.2以内，避免长期交变载荷下出现疲劳裂纹。连接基座与钩身之间采用横向贯通的轴套结构作为转动副，轴套与钩身的连接部位做了加厚凸台强化，钩身可绕横向轴做小角度摆动，抵消吊装起升瞬间吊重的偏摆冲击力，避免刚性连接导致的法兰螺栓受侧向力断裂。

　　设计过程中优先考虑了载荷传递路径的合理性，吊重的竖直载荷通过钩身传递到横向转轴，再均匀分散到两侧的法兰安装板上，最终通过8组连接螺栓传递到上部起重机构，整个传力路径没有突兀的截面突变，所有转角位置都做了R3以上的圆角过渡，减少应力集中点。安装边界方面，两侧法兰的外轮廓尺寸控制在160mm见方，法兰厚度20mm，螺栓过孔直径14mm，适配M12的高强度连接螺栓，钩身的最大开口尺寸为120mm，可容纳直径40mm以内的钢丝绳或者双根扁平吊装带，钩身最低点到法兰安装面的垂直距离为280mm，选型时可根据吊臂末端的安装空间预留足够的安全作业距离，避免起升时钩体与上部结构发生碰撞。

　　轴套内部预留了润滑脂注油通道，日常维护时可直接通过法兰侧部的注油嘴加注润滑脂，减少转轴与钩身连接部位的磨损，延长部件的整体使用寿命。不同于普通吊装用的自由旋转吊钩，该结构的摆动角度被限制在前后15度范围内，既可以抵消吊重的小幅偏摆，又不会出现钩身过度旋转导致的吊重扭绳问题，尤其适合固定工位的定点吊装作业，比如车间内机床上下件的定点转运、仓库重型货盘的固定路径吊装，不需要吊钩做360度旋转的场景下，这种刚性法兰连接的结构比铰接式吊钩的安装稳定性更强，螺栓组的受力状态更可控，长期使用的维护成本更低。钩身的截面采用变截面设计，钩身中部受拉应力最大的位置截面厚度最大，往钩尖方向逐步收窄，在保证额定载荷强度的前提下尽可能降低结构自重，减少起重机构的无效载荷消耗。法兰安装面与转轴的垂直度公差控制在0.03mm/m以内，保证安装后钩身的自然下垂状态与竖直方向的偏差不超过0.5度，避免起吊后吊重出现自动滑移的问题。
