带法兰连接结构的泵送管道组件

　　在流体输送系统的实际工程落地中，这类带双法兰连接的弯转管道组件，是泵送系统管路排布里极为常用的衔接部件，很多刚入行的结构设计人员容易忽略这类管路配件的细节设计，往往在现场安装时才发现干涉、密封失效、流阻过大等问题，反而拖慢整个项目的调试进度。从实际应用场景来看，这类管道组件多适配于中低压工况的流体泵送环节，常见于水处理泵房、化工原料输送工段、中小型液压泵站的管路布局中，核心作用是在两个垂直排布的管路接口之间完成流向转向，同时通过法兰结构实现与上下游设备、管路的可靠密封连接，避免泵送过程中出现流体泄漏、压力损失超标的问题。

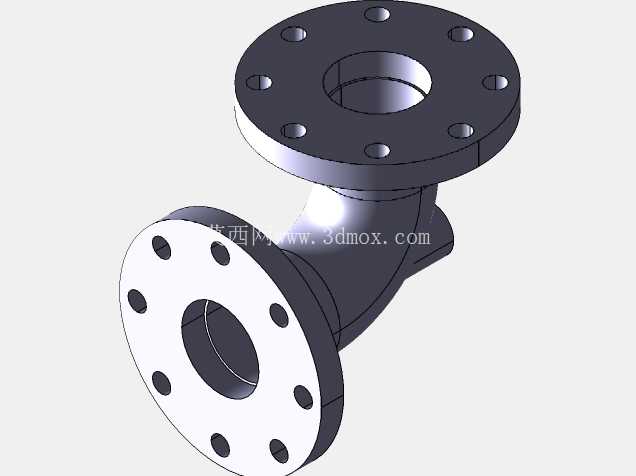

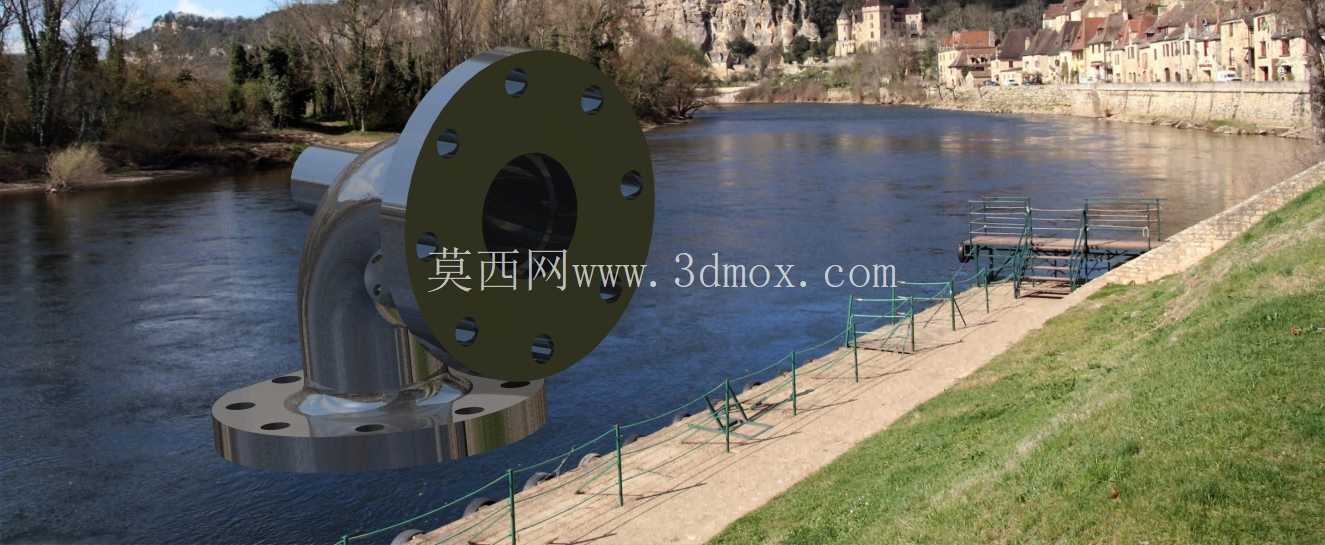

　　从功能特性上看，这款管道采用90度弯转的流道结构，两端均配置带螺栓孔的圆形法兰盘，法兰端面上预留了标准密封件安装位，安装时只需匹配对应压力等级的密封垫片，穿入配套螺栓按对角顺序逐步拧紧至规定扭矩，即可实现稳定的密封连接，相比焊接式的管路连接方式，法兰连接的结构后期拆卸维护更为便捷，不需要动用切割、焊接设备就能完成局部管路的更换、检修，对于需要定期清理管路内部积垢、更换易损密封件的泵送场景来说，这种结构的适配性更强。流道内壁做了圆弧过渡处理，没有直角转折带来的流道突变，能够有效降低流体转向时的局部阻力损失，减少泵送过程中的能耗浪费，同时也能避免流体中携带的固体颗粒在转角处淤积，降低管路堵塞的风险。

　　在设计思路层面，这款管道的建模过程优先考虑了安装边界的适配性，两端法兰的螺栓孔采用圆周均布的排布方式，孔位尺寸、法兰厚度、管道通径均匹配对应公称通径的管路标准，建模时先确定两端法兰的安装面空间位置，再根据两端接口的垂直位置关系构建中间弯管段的实体结构，弯管段的弯曲半径参考流体管路设计规范取值，避免弯曲半径过小导致流阻陡增，同时也兼顾了整体结构的紧凑性，不会占用过多的安装空间。法兰盘与中间管段的衔接位置做了圆角过渡处理，消除了结构应力集中点，能够承受泵送过程中管路内部的流体压力冲击，也能适配一定范围内的管路安装同轴度偏差，降低现场安装的对位难度。

　　关于外形尺寸与安装边界，这款管道组件的两个法兰端面呈90度垂直分布，安装时需要预留足够的螺栓操作空间，尤其是法兰外侧的扳手操作空间，不能紧贴墙面、设备壳体等固定结构，否则会导致螺栓无法顺利拧紧。管道整体的外轮廓尺寸需要在管路排布阶段提前纳入空间校核范围，弯管段的外侧圆弧位置要避开周边的其他管路、线缆桥架、设备操作部件，避免安装后出现干涉问题。法兰端面上的密封槽尺寸需要匹配所选密封件的规格，安装前要检查法兰密封面是否有磕碰、划痕等缺陷，防止密封失效。另外在管路系统的应力计算环节，要将该管道组件的重量纳入支撑结构的载荷计算中，在合适的位置设置管路支撑，避免管道重量全部作用在上下游设备的接口上，长期运行导致接口变形、泄漏。

　　很多设计人员在做泵送系统三维布局时，往往只关注泵体、阀门等核心设备的建模，忽略这类管路连接组件的细节还原，导致后期出工程图、统计物料时出现错漏，甚至在现场安装时才发现管路走向与实际空间不匹配，需要重新切割调整管路，既浪费材料又耽误工期。这类法兰式弯管组件的三维建模，需要严格匹配对应的管路标准，法兰的螺栓孔数量、孔径、分布圆直径，管段的通径、壁厚，弯管段的弯曲半径这些参数都要符合行业规范，不能随意取值，否则加工出来的配件无法和标准管路配件匹配，造成不必要的损失。在实际选型时，还要根据泵送流体的特性选择对应的材质，输送普通清水可以选用常规碳钢材质做防腐处理，输送腐蚀性流体则需要选用不锈钢或者衬塑材质，同时法兰的压力等级要和整个管路系统的设计压力匹配，不能出现低压配件用在高压管路中的情况，避免运行过程中出现爆管、泄漏等安全隐患。
