卧式悬臂离心泵整机装配结构

项目分类:泵 发布时间:2024-12-12 ID:842087
  • 卧式悬臂离心泵整机装配结构
  • 卧式悬臂离心泵整机装配结构
  • 卧式悬臂离心泵整机装配结构
  • 卧式悬臂离心泵整机装配结构

  这套卧式离心泵三维装配体围绕工业流体输送场景展开,泵体、叶轮、密封段、联轴器、电动机和共用底座均按整机关系进行了表达,适合在设备选型、管路布置、检修空间校核和结构方案沟通时作为参考。现场使用中,这类泵常见于化工循环水、冷却系统、给排水、锅炉给水、轻腐蚀介质输送以及一般工业流程管线。设备通过电动机带动泵轴旋转,叶轮在蜗壳内形成压差,使介质从轴向入口进入、经叶轮加速后由切向出口排出,从而完成连续输送。

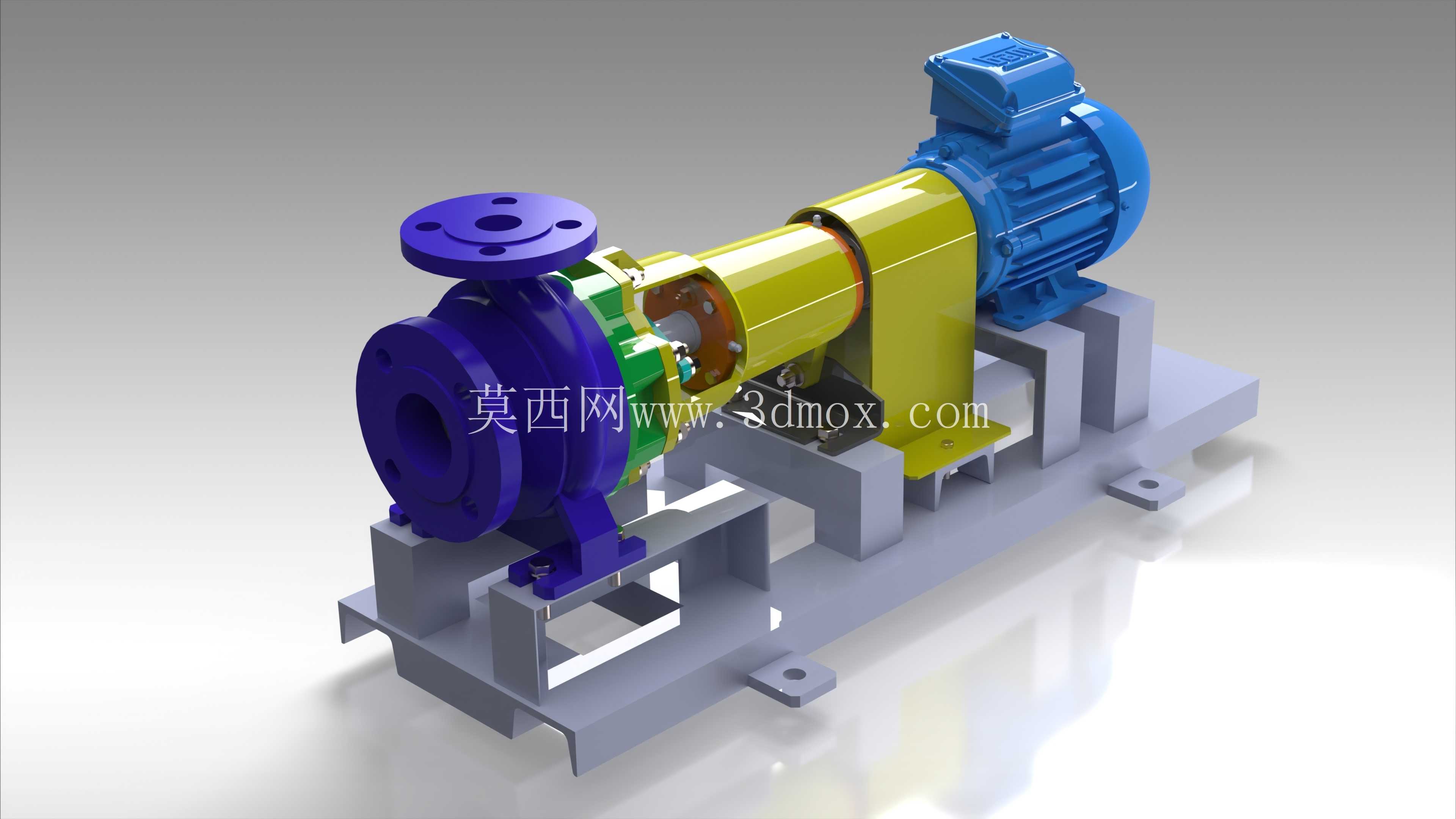

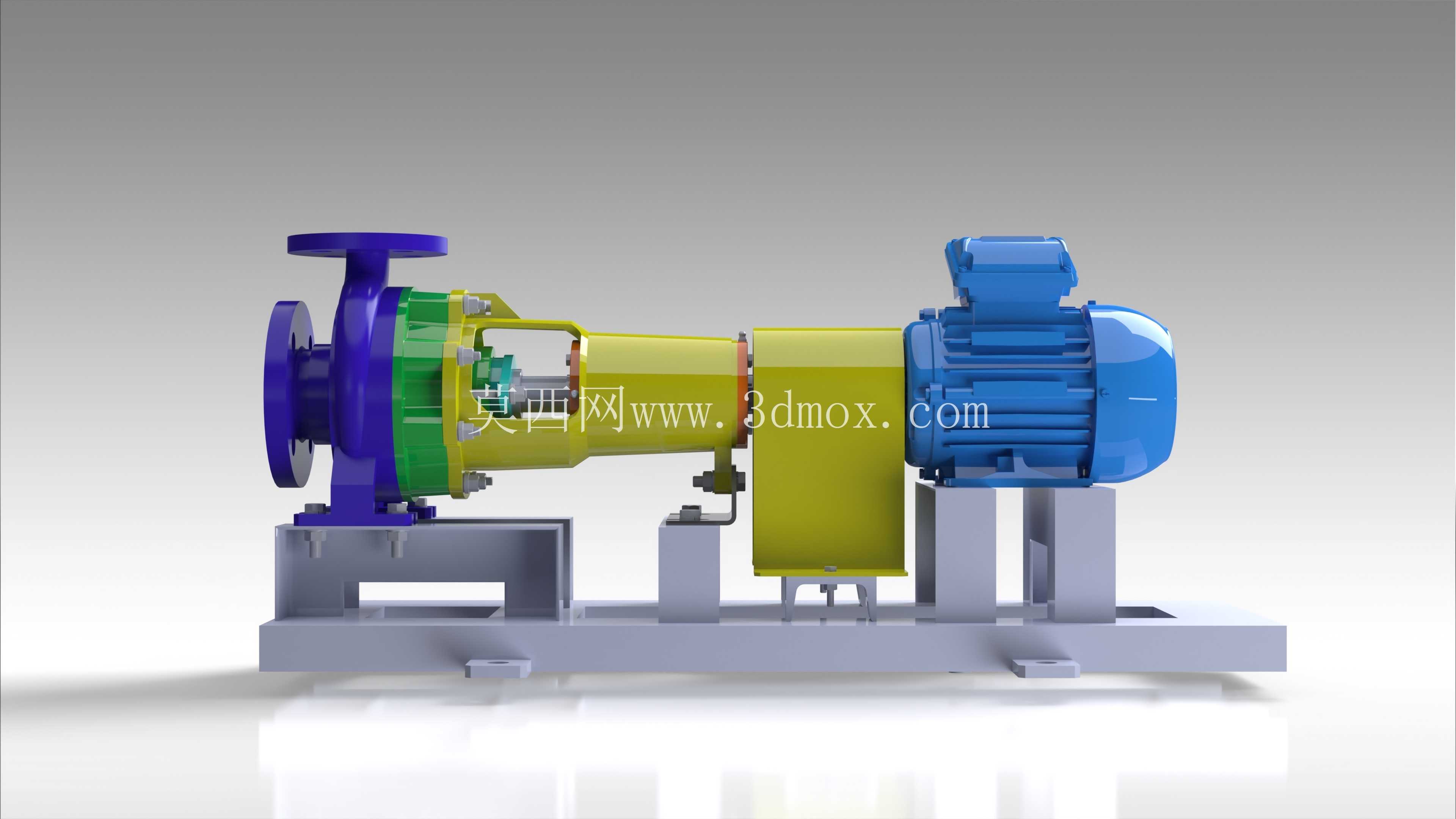

  从结构布置看,模型采用悬臂式单级离心泵形式,泵端位于左侧,蓝色电动机位于右侧,中间通过联轴器段传递扭矩。泵壳前端设置圆形法兰接口,顶部布置出口法兰,法兰孔位和接管方向在三维状态下清晰可见,便于与管线专业核对入口高度、出口朝向以及阀门操作空间。黄色支架区域承担轴承和轴系支撑作用,将泵体受力传递到底座;联轴器外侧设置护罩,能够降低旋转部件外露带来的安全风险。电动机通过地脚安装面固定在灰色焊接或铸造机座上,泵体与电机共用同一基础平台,有利于保证同轴度并减少现场找正工作量。

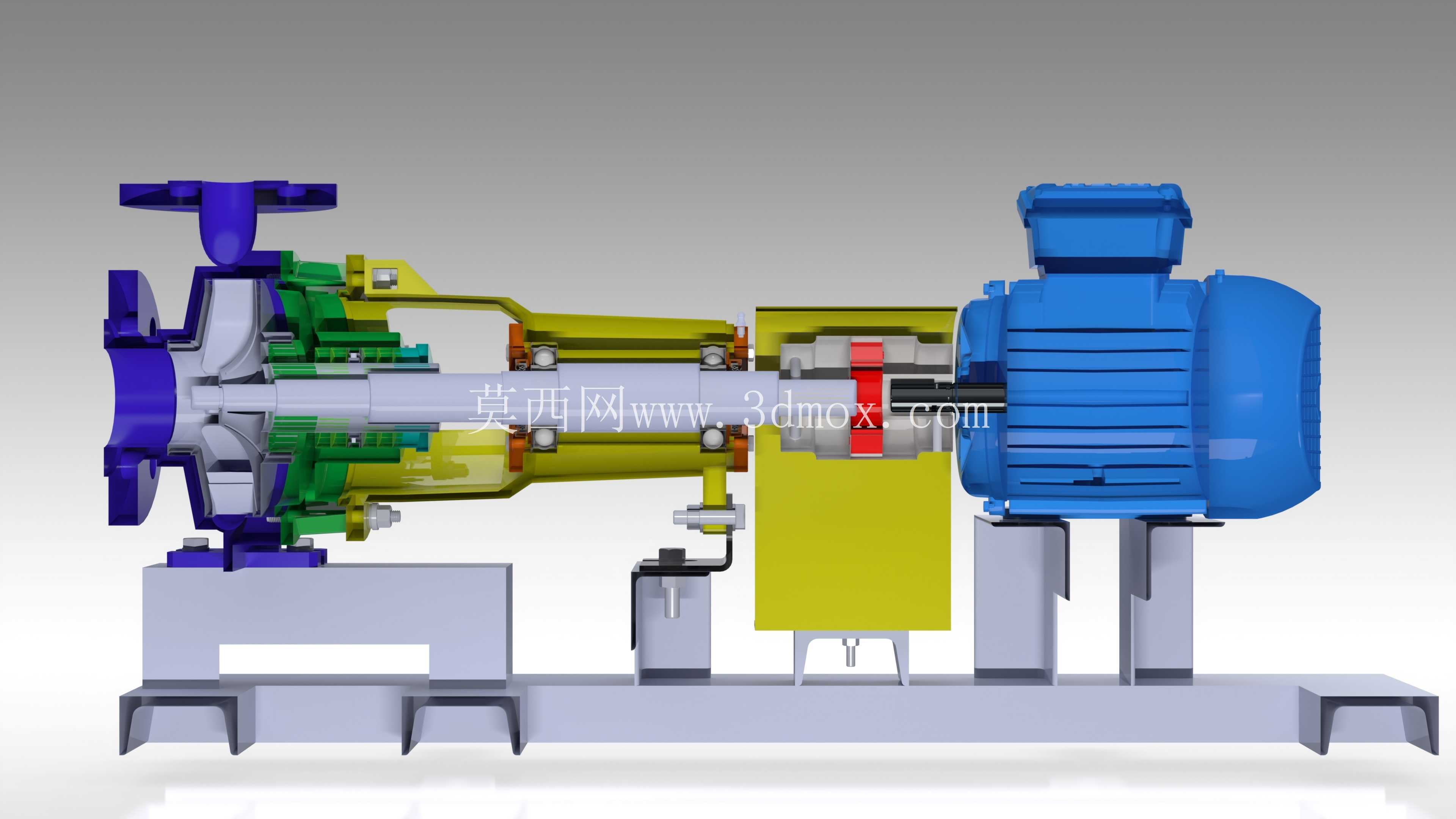

  设计思路上,整机重点处理了旋转轴系、承压壳体、密封维护和基础安装之间的关系。泵壳采用蜗壳外形,内部流道围绕叶轮逐渐扩压,使流体动能向压力能转换;叶轮作为核心做功零件,需要与泵腔保持合理间隙,既要避免摩擦,又要控制回流损失。轴封位置布置在泵体与轴承架之间,实际工程中可根据介质温度、腐蚀性和泄漏要求选配机械密封或填料密封。轴承段则承担径向力和部分轴向力,支撑长度、轴承位置和联轴器距离会直接影响轴的挠度与运行稳定性。

  安装边界方面,共用底座是整机落地和对中的关键。底座下方设置地脚板和安装孔,建模时需要预留基础螺栓位置、二次灌浆空间以及检修时拆卸泵盖、叶轮和联轴器的操作距离。泵入口法兰与出口法兰的中心高、法兰外径、螺栓孔分布和相邻管线弯头位置,都应在厂房布置阶段提前校核。若泵入口距离弯头或异径管过近,容易造成流态不均、噪声增大甚至气蚀;出口侧通常还需结合止回阀、闸阀和压力表接口统筹布置。

  在维护性上,卧式悬臂结构的优势在于泵端检修时不必拆卸吸入和排出主管路,联轴器分开后可按流程抽出转子部件,检查叶轮磨损、密封泄漏和轴承状态。模型中电机、泵体、支架、底座之间的连接关系明确,能够帮助设计者理解拆装顺序:先解除联轴器护罩和联轴器连接,再分离泵体与支架相关紧固件,随后检查轴封、叶轮和轴承组件。对于三维建模人员而言,装配时不能只追求外观相似,还应保证轴系同心、法兰贴合、螺栓孔对应以及底座支撑面连续。

  外形尺寸方面,此类泵组长度主要由电机长度、联轴器间距和泵体轴向尺寸决定,宽度受底座、电机接线盒和泵壳法兰影响,高度则由泵中心高、出口法兰顶部和电机起吊结构共同确定。布置设备时,除了本体占位,还应在电机尾部留出抽芯和散热空间,在泵体两侧留出扳手操作空间,在上方考虑起重检修路径。底座刚度也不可忽视,若底板过薄或加强筋布置不足,运行时可能出现振动放大、联轴器偏移和密封寿命下降。

  整体来看,该模型完整呈现了离心泵从动力输入、扭矩传递、流体做功到基础固定的主要结构链条。它不仅可用于理解离心泵工作原理,也可作为泵组布局、法兰配管、维护通道校核和通用机械装配训练的直观对象。
