手动台式标准钻孔加工装置结构设计

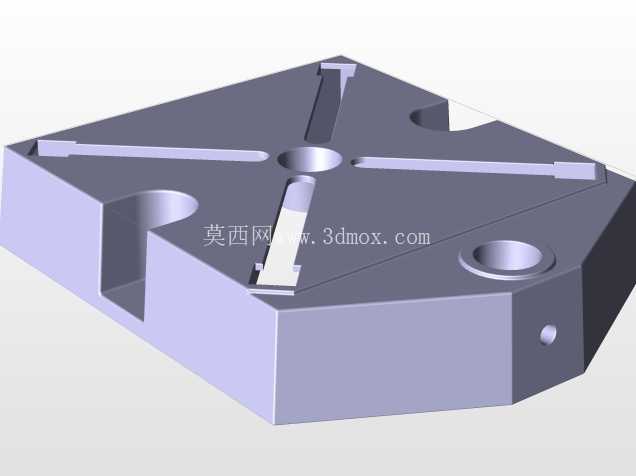

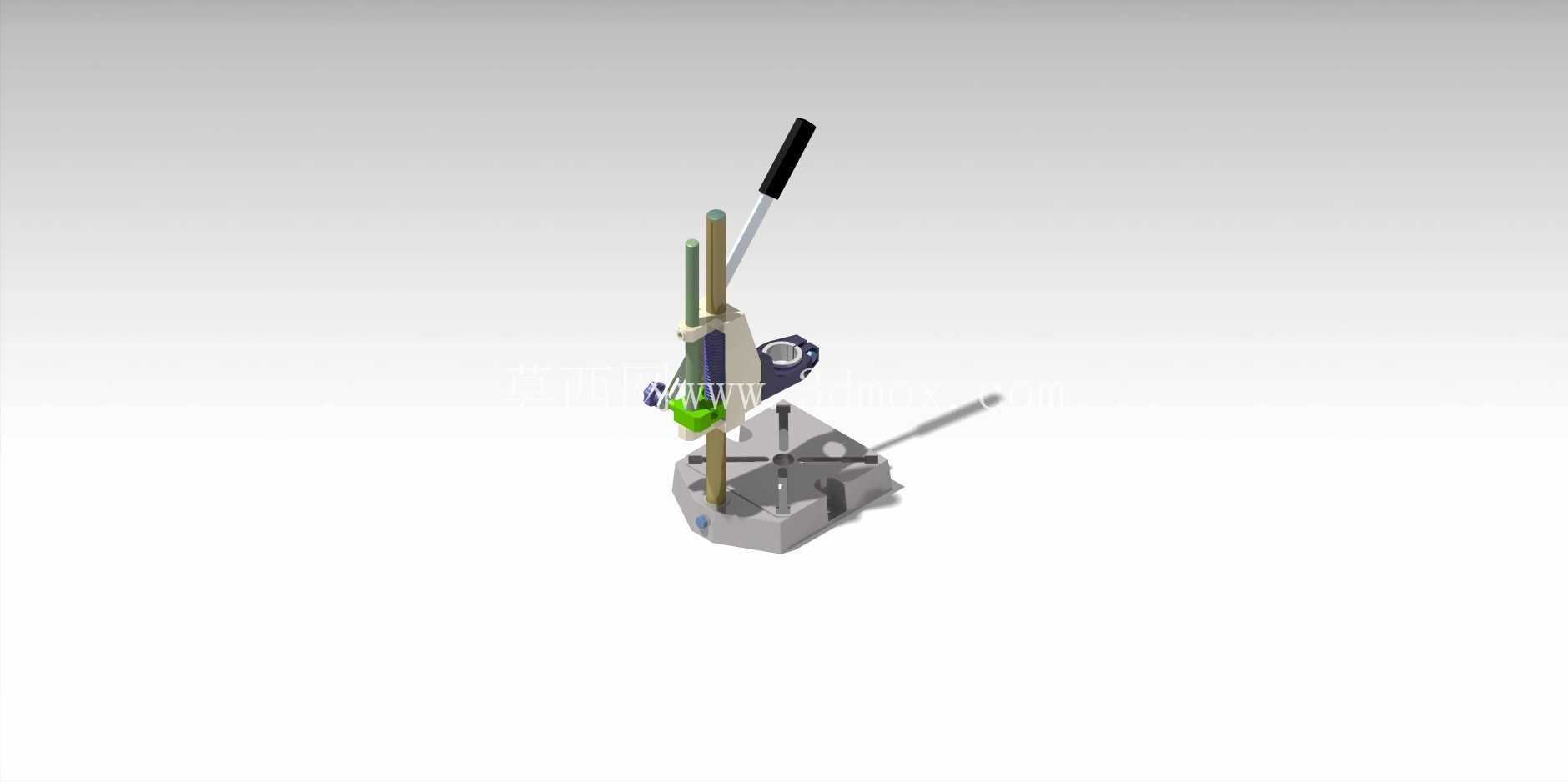

　　在小型机加工车间、五金维修站点、职业院校实训工位这类场景里，经常会遇到小批量薄板、型材、小型零件的钻孔加工需求，大型数控钻床占地大、开机成本高，手持电钻进给不稳定容易出现孔位偏斜、孔壁粗糙度差的问题，这类手动台式钻孔装置刚好填补了这一使用场景的空白。整套装置采用立式立柱支撑结构，底部是带定位槽的铸铁基座，基座表面做了铣平处理，平面度控制在0.05mm以内，能够保证工件放置的水平度，基座上预留的T型槽可以配合压板、平口钳完成不同外形工件的装夹固定，避免钻孔过程中工件移位造成孔位超差。

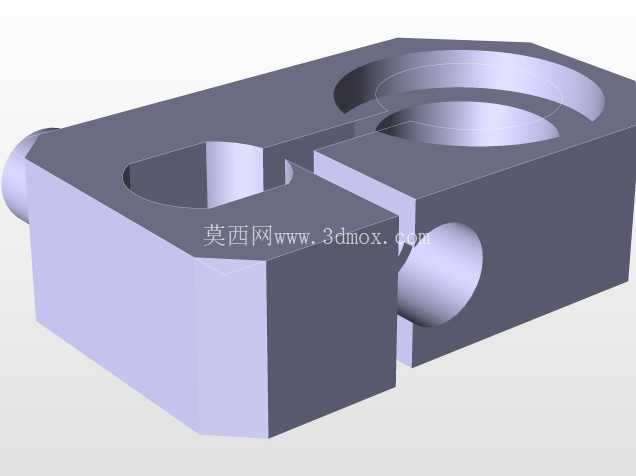

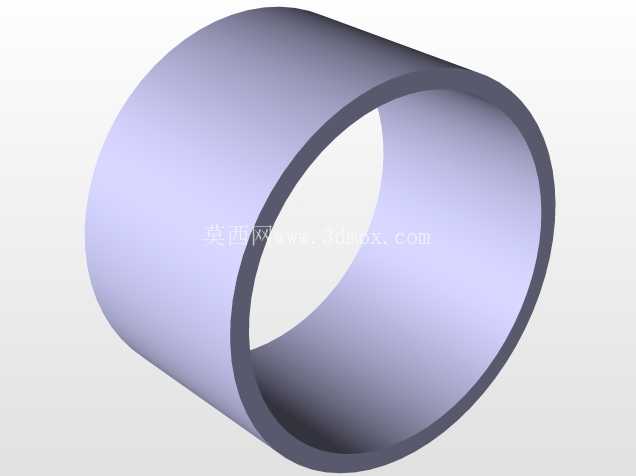

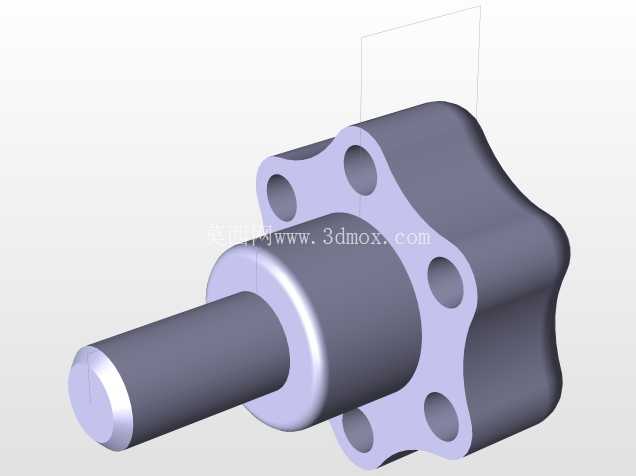

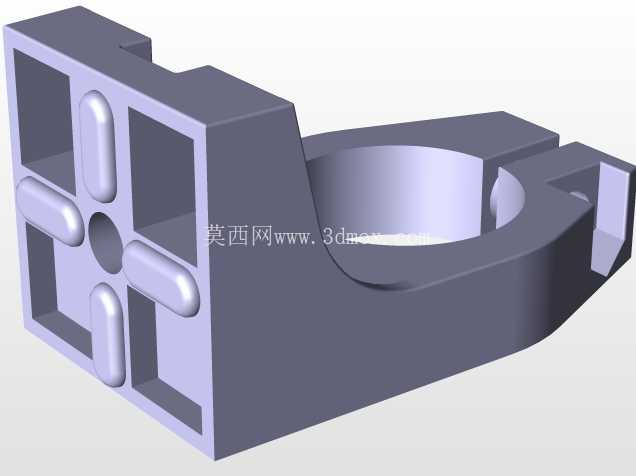

　　立柱部分采用冷拔圆棒加工，表面做了淬火处理提升耐磨性能，主轴滑套可以沿着立柱做上下滑动，配合侧面的锁紧手柄能够在任意行程位置锁定，方便针对不同高度的工件调整主轴初始位置。操作手柄采用杠杆式设计，通过连杆机构带动主轴做进给运动，杠杆比经过匹配计算，操作人员施加在手柄上的力经过放大后传递到主轴端，能够轻松完成普通钢材、铝合金、塑料等常见材料的钻孔加工，手柄末端套有防滑橡胶套，长时间操作也不容易出现打滑的情况。主轴部分采用高精度角接触球轴承支撑，径向跳动控制在0.02mm以内，能够保证钻孔的圆度与同轴度要求，主轴下端采用标准莫氏锥孔，可以装夹不同规格的钻夹头，适配直径0.5mm到13mm的直柄钻头，满足不同孔径的加工需求。

　　装置的进给行程做了机械限位设计，能够避免主轴超程下行撞坏基座或者钻头，主轴旁侧设置了深度标尺，可以直接读取钻孔深度数值，加工盲孔的时候不需要反复测量，能够有效提升加工效率。整套装置的安装边界非常紧凑，整体占地尺寸不到0.3平方米，不需要专门的混凝土基础固定，直接放置在稳固的工作台面上就可以使用，搬运和移位都非常方便，适合小型加工场所灵活布置。设计过程中优先考虑了操作的安全性与维护便捷性，所有传动部件都做了遮挡处理，避免操作人员衣物或者头发卷入传动结构，各个润滑点都预留了注油孔，日常维护只需要定期加注润滑脂就可以保证滑动顺畅，不需要复杂的拆解保养。

　　从实际使用反馈来看，这类手动钻孔装置在加工小批量、高精度要求的小孔径工件时，加工精度完全能够满足普通装配要求，相比电动进给的钻床，手动进给的手感反馈更直接，操作人员可以根据钻头切削的阻力实时调整进给速度，有效减少钻头崩断的情况，尤其适合加工薄壁件、脆性材料这类对进给速度敏感的工件。在工装配套方面，基座的定位槽可以配合定制的钻孔夹具，针对特定形状的工件实现快速装夹定位，不需要每次钻孔都重新划线找正，能够大幅降低重复加工的辅助时间。装置的整体重心集中在底部基座位置，即使在最大行程位置施加最大进给力，也不会出现装置倾翻的情况，操作稳定性有充足保障。
